申请日2013.09.10
公开(公告)日2014.03.19
IPC分类号C02F11/14
摘要
本实用新型公开污泥处理领域内的一种叠螺污泥脱水机的预处理装置，包括安装在机架上的絮凝混合箱，絮凝混合箱内经固定底板安装有预浓缩滤水装置，絮凝混合箱底部开设有进料口，进料口旁接有加药口，絮凝混合箱上部开设有出料口，预浓缩滤水装置包括与驱动电机传动连接的传动轴，传动轴外套装有过滤装置和搅拌装置，过滤装置底部连通有连通絮凝混合箱外部的集水管，通过使用本实用新型预先处理污泥，使得污泥在进入脱水机前浓度增加，增强了脱水机的处理效果，从而降低了运行成本，可用于污泥处理中。
权利要求书
1.一种叠螺污泥脱水机的预处理装置，其特征在于，包括安装在机架上的絮凝混合箱，所述絮凝混合箱内经固定底板安装有预浓缩滤水装置，所述絮凝混合箱底部开设有进料口，所述进料口旁接有加药口，所述絮凝混合箱上部开设有出料口，所述预浓缩滤水装置包括与驱动电机传动连接的传动轴，所述传动轴外套装有过滤装置和搅拌装置，所述过滤装置底部连通有连通絮凝混合箱外部的集水管。
2.根据权利要求1所述的一种叠螺污泥脱水机的预处理装置，其特征在于，所述搅拌装置包括套设在传动轴上的搅拌轴架和游动垫板，所述搅拌轴架与传动轴之间经键传动相连，所述搅拌轴架与游动垫板之间经一根推杆和一对刮板组件相连，所述刮板组件包括安装搅拌轴上的桨叶和刮板。
3.根据权利要求1或2所述的一种叠螺污泥脱水机的预处理装置，其特征在于，所述过滤装置包括若干组套装在螺杆上的叠环组件，螺杆设置有四根，所述叠环组件包括固定环、垫片以及游动环，所述垫片和固定环间隔套设在螺杆上，相邻两固定环之间设置有一组垫片和一游动环。
4.根据权利要求1或2所述的一种叠螺污泥脱水机的预处理装置，其特征在于，所述集水管出口连接有三通管，所述集水管与三通管旁通路相连，所述三通管直通路两端分别连接有蝶阀，所述直通路的上端连接有集水箱。
5.根据权利要求1或2所述的一种叠螺污泥脱水机的预处理装置，其特征在于，所述传动轴贯穿集水管设置，且传动轴底部安装有叶轮。
6.根据权利要求1或2所述的一种叠螺污泥脱水机的预处理装置，其特征在于，所述絮凝混合箱底部开设有清洗放料口。
说明书
一种叠螺污泥脱水机的预处理装置
技术领域
本实用新型涉及一种污泥处理设备，特别涉及一种污泥脱水机。
背景技术
现有的叠螺式污泥脱水机可广泛用于如下领域：1养猪场废水、食品加工废水等废水处理过程中产生的有机污泥;2电镀废水、印染废水、含切削油废水、涂料废水等废水处理过程中产生的无机污泥;3从蔬菜残渣、果皮食物残渣等处理对象中分离出的液体;4市政污水厂产生的初沉污泥和生化污泥。叠螺污泥脱水机是运用了螺旋挤压原理，通过螺旋轴的旋转运动、螺旋轴直径及螺距的变化而产生的强大挤压力，游动环与固定环进行相对运动，以及游动环和固定环之间的微小缝隙，从而实现对污泥的挤压脱水，同时冲洗叠螺体过滤处的空隙，防止堵塞。
然而，现有设备对低浓度污泥的处理能力十分有限，在这种情况下，预浓缩叠螺污泥脱水机则应运而生。叠螺污泥脱水机的脱水原理则在于被处理物应充分填充过滤体，在过滤体内部形足够的容积压力，从而到达脱水的目的。由于被处理物浓度过低，不能够形成足够的容积压力，处理效果很不理想;而降低电机转速以便于被处理物充分填充过滤体，获得足够的容积压力则又增加了运行成本，同时预浓缩叠螺污泥脱水机对于高浓度污泥的处理则有更好的效果。
实用新型内容
本实用新型的目的是提供一种叠螺污泥脱水机的预处理装置，增加污泥进入脱水机内时的浓度，增强污泥脱水效果，降低运行成本。

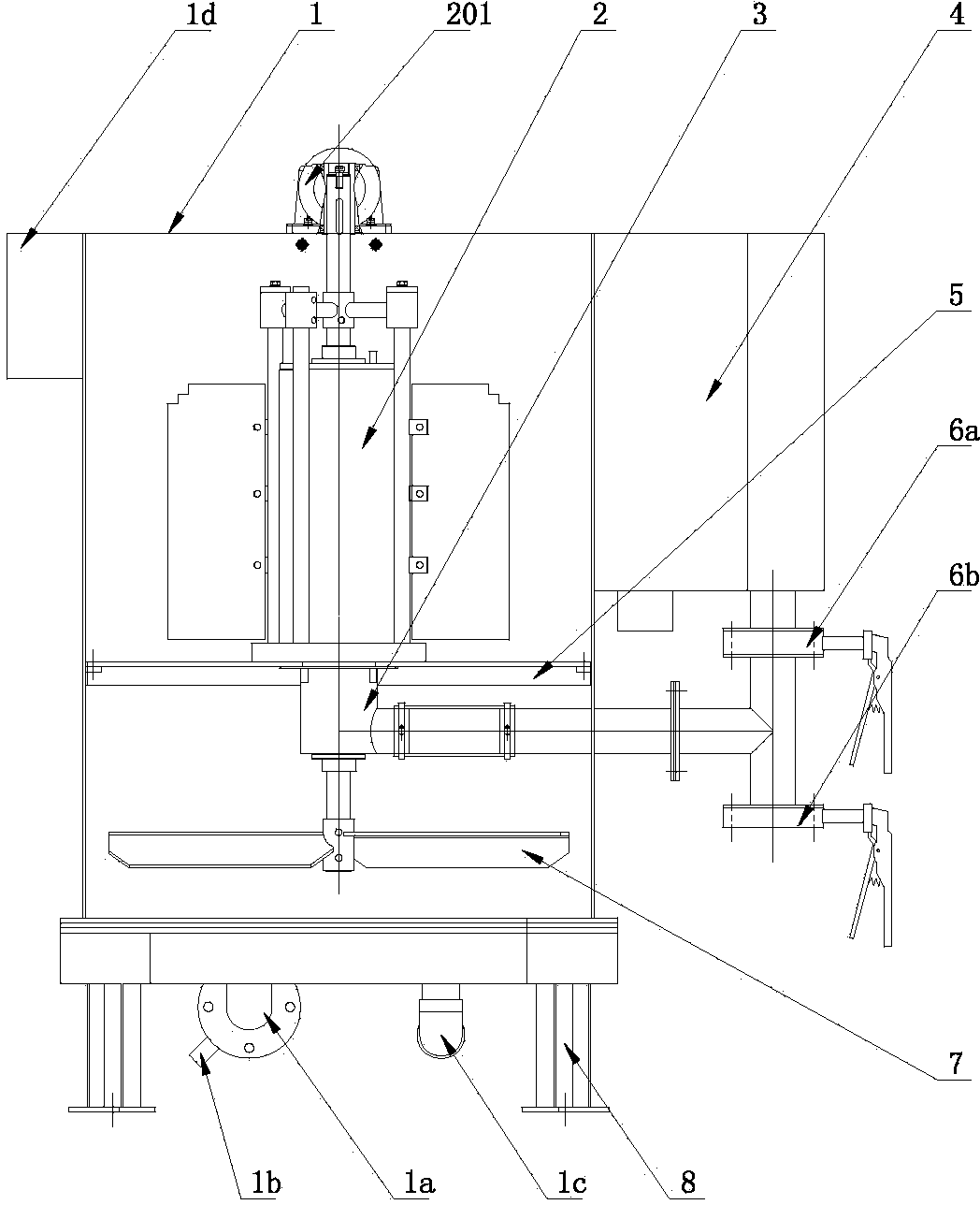

本实用新型的目的是这样实现的：一种叠螺污泥脱水机的预处理装置，包括安装在机架上的絮凝混合箱，所述絮凝混合箱内经固定底板安装有预浓缩滤水装置，所述絮凝混合箱底部开设有进料口，所述进料口旁接有加药口，所述絮凝混合箱上部开设有出料口，所述预浓缩滤水装置包括与驱动电机传动连接的传动轴，所述传动轴外套装有过滤装置和搅拌装置，所述过滤装置底部连通有连通絮凝混合箱外部的集水管。
本实用新型工作时，从絮凝混合箱底部的进料口加入污泥，并从加药口配合加入药液，使得污泥与药液在絮凝混合箱内混合反应，启动驱动电机，驱动电机带动传动轴转动，传动轴带动搅拌装置转动，挤压污泥，使得滤液从进入过滤装置，并从集水管排出，与现有技术相比，本实用新型的有益效果在于，通过使用本实用新型预先处理污泥，使得污泥在进入脱水机前浓度增加，增强了脱水机的处理效果，从而降低了运行成本。本实用新型可用于污泥处理中。
为了增强过滤效果，进一步增强脱水效果，所述搅拌装置包括套设在传动轴上的搅拌轴架和游动垫板，所述搅拌轴架与传动轴之间经键传动相连，所述搅拌轴架与游动垫板之间经一根推杆和一对刮板组件相连，所述刮板组件包括安装搅拌轴上的桨叶和刮板。工作时，通过传动轴带动搅拌轴架转动，从而带动刮板组件和推杆沿过滤装置转动，加快了液体通过过滤装置的速度，同时避免了污泥堵塞过滤装置，确保了过滤效果。
为了进一步增强滤水效果，所述过滤装置包括若干组套装在螺杆上的叠环组件，螺杆设置有四根，所述叠环组件包括固定环、垫片以及游动环，所述垫片和固定环间隔套设在螺杆上，相邻两固定环之间设置有一组垫片和一游动环。通过游动环与固定环之间的相对滑动，避免发生堵塞，从而确保过滤效果。
为了进一步增强本实用新型的过滤效果，所述集水管出口连接有三通管，所述集水管与三通管旁通路相连，所述三通管直通路两端分别连接有蝶阀，所述直通路的上端连接有集水箱。通过在絮凝混合箱外侧设置集水箱，确保过滤装置内稳定的液位，采用双层蝶阀的另一作用在于及时清理出滤液从槽体中带出来的污泥，滤液中的污泥由于自身重力沉淀在下蝶阀上，然后打开下蝶阀便可以及时处理掉污泥从而增强过滤效果。
为了避免絮凝混合箱底部发生堆积，所述传动轴贯穿集水管设置，且传动轴底部安装有叶轮。通过叶轮的转动避免污泥的堆积。
为了使得絮凝混合箱清理更加方便，所述絮凝混合箱底部开设有清洗放料口。
