申请日2013.08.08
公开(公告)日2013.11.20
IPC分类号C22B7/00; C02F1/42; C22B23/00
摘要
本发明公开了一种含镍废水中回收镍的方法，其特征在于，它是采用离子交换树脂，从含镍废水中吸附离子态镍，然后使用酸来反洗，得到高镍含量酸液。本发明在生产过程中，操作简单，需要人手少，可产生一定的经济效益，同时还能安全处理含镍废水，以达到国家尾液排放标准。
权利要求书
1.一种含镍废水中回收镍的方法，其特征在于，它是采用离子交换 树脂，从含镍废水中吸附离子态镍，然后使用酸来反洗，得到高镍含量酸 液。
2.根据权利要求1所述的含镍废水中回收镍的方法，其特征在于， 在所述离子态镍之前需要对离子交换树脂进行预处理，该预处理过程要求 把树脂放入交换柱后加入质量百分比浓度为1-5%的硫酸，并排除硫酸。
3.根据权利要求1所述的含镍废水中回收镍的方法，其特征在于， 它的具体步骤包括：
a、把树脂放入交换柱后加入质量百分比浓度为1-5%的硫酸，并排除 硫酸;
b、树脂预处理后加入清水漂洗，排除清水;
c、用质量百分比浓度为4-8%的NaOH溶液对树脂转型;
d、转型后注入含镍废水进行吸附，树脂吸附饱和后使用质量百分比 浓度为18-25%的硫酸对树脂进行反洗;反洗后获得含高浓度镍的酸液。
4.根据权利要求3所述的含镍废水中回收镍的方法，其特征在于， 在所述含镍废水中吸附离子态镍前，还需要对含镍废水进行过滤处理。
5.根据权利要求3所述的含镍废水中回收镍的方法，其特征在于， 在所述步骤d的注入含镍废水进行吸附后，要加入清水进行吸附清洗过 程。
6.根据权利要求3所述的含镍废水中回收镍的方法，其特征在于， 在所述步骤d的用酸反洗回收高浓度镍的酸液后，还要对树脂用清水进行 清洗，树脂重复使用。
说明书
含镍废水中回收镍的方法
技术领域
本发明涉及含镍废水处理的技术领域，更具体的是涉及一种镍废水离 子交换回收镍的技术。
背景技术
铝的着色过程中，会产生大量的含镍废水，其中镍含量往往远超于国 家的排放标准。一般该废水的镍含量0.3-1g/L，而国家的排放标准为0.5 mg/L，目前，该废水处理常采用调整pH值后沉淀絮凝的方法来处理。该 方法要求操作人手多，工序繁复，容易出错导致所排废水不达标。而且该 法的絮凝固体产物为含镍危险物质，容易造成二次污染。
虽然其他行业也有使用离子交换树脂吸附的方法，但因为其废水来源 的特性和铝的电解着色所产生废水不同，其方法不适用于处理本行业的废 水。例如：镍电解生产行业的废水处理方法(CN102277496A)，其特征在 于其处理过程是将镍生产系统产出的含镍废水经过过滤后，再采用离子交 换树脂从含镍废水中吸附回收离子态镍，吸附至废液中含镍至2mg/L以下 后排放。该技术方案要求废水的温度在60-70摄氏度，这一步操作大大的 提高了成本。
又如镍电镀行业的废水处理方法(CN101139658A)，它要求加水调整 其废水pH到4.5-5.5之间，而本行业废水来源pH在0-3之间，而加水调 整大大的增加了废水量。
为此，如何提供一种成本低，节能环保的含镍废水中回收镍的方法， 已成为人们值得讨论的课题。
发明内容
本发明的目的就是为了解决现有技术之不足而提供的一种工艺简单， 环保、无污染，成本低的可持续供电的含镍废水中回收镍的方法。
本发明是采用如下技术解决方案来实现上述目的：一种含镍废水中回 收镍的方法，其特征在于，它是采用离子交换树脂，从含镍废水中吸附离 子态镍，然后使用酸来反洗，得到高镍含量酸液;吸附过程无需加水，无 需加热，而能够有很高的吸附效率。本发明对离子交换树脂没有严格限制， 只要能够有效的吸收离子态镍，并且能够用酸有效反洗的离子交换树脂均 可。
作为上述方案的进一步说明，在所述离子态镍之前需要对离子交换树 脂进行预处理，该预处理过程要求把树脂放入交换柱后加入质量百分比浓 度为1-5%的硫酸，并排除硫酸。

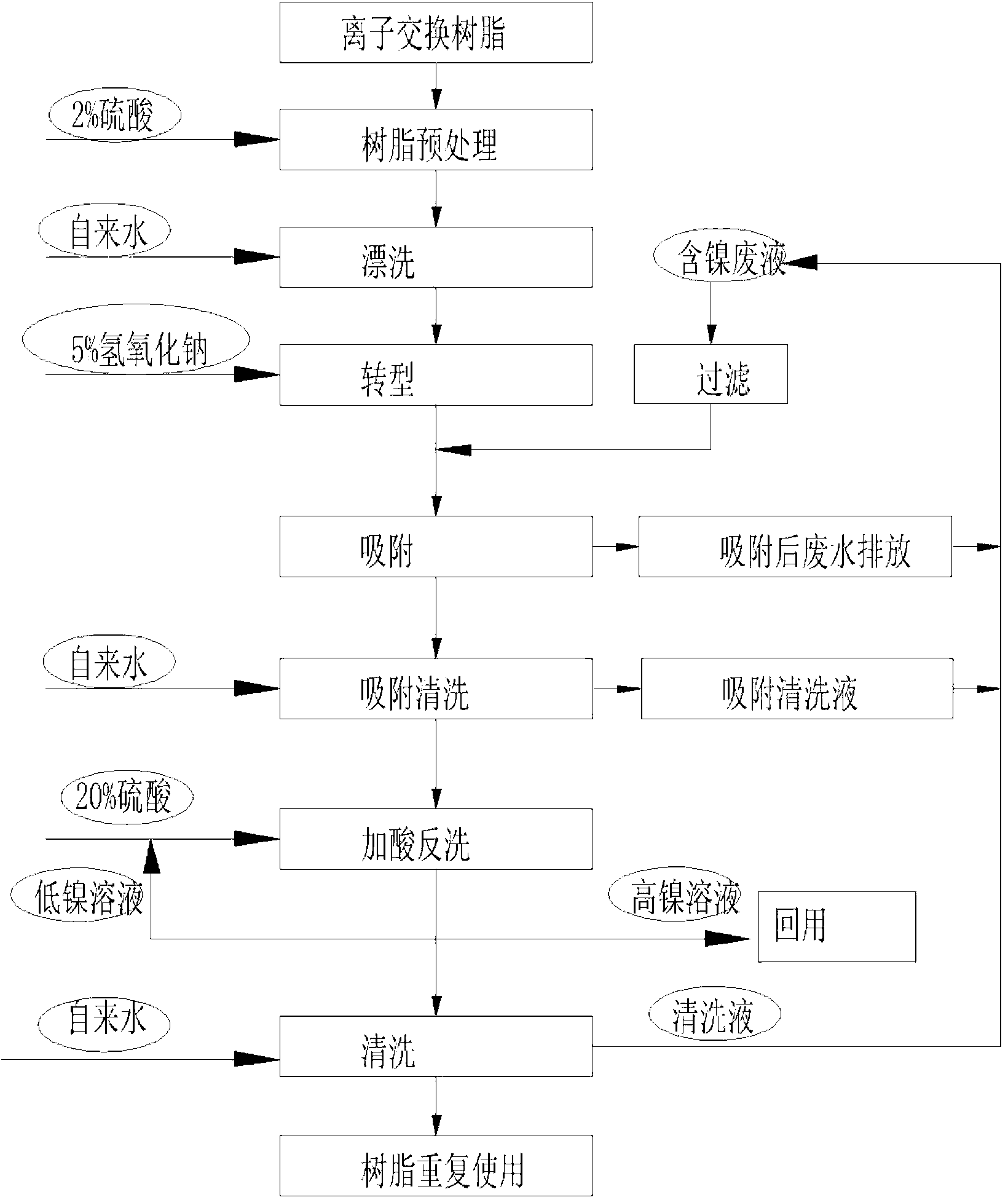

一种含镍废水中回收镍的方法，它的具体步骤包括：
a、把树脂放入交换柱后加入质量百分比浓度为1-5%的硫酸，并排除 硫酸;
b、树脂预处理后加入清水漂洗，排除清水;
c、用质量百分比浓度为4-8%的NaOH溶液对树脂转型;
d、转型后注入含镍废水进行吸附，树脂吸附饱和后使用质量百分比 浓度为18-25%的硫酸对树脂进行反洗;反洗后获得含高浓度镍的酸液。
在所述含镍废水中吸附离子态镍前，还需要对含镍废水进行过滤处 理。
在所述步骤d的注入含镍废水进行吸附后，要加入清水进行吸附清洗 过程。
在所述步骤d的用酸反洗回收高浓度镍的酸液后，还要对树脂用清水 进行清洗，树脂重复使用。
本发明采用上述技术解决方案所能达到的有益效果是：
1、本发明采用离子交换树脂，从含镍废水中吸附离子态镍，然后使 用酸来反洗，得到高镍含量酸液;吸附过程无需加水，无需加热，而能够 有很高的吸附效率，对离子交换树脂没有严格限制，只要能够有效的吸收 离子态镍，并且能够用酸有效反洗的离子交换树脂均可。
2、本发明提供的含镍废水的处理方法具有镍回收率高，吸附速度快， 反洗后的酸液镍含量高，操作简单以及处理成本低等特点，本方法还可产 生一定的经济效益，并且保证含镍废水达到排放标准的0.5ppm。
