环保节能型臭氧生化、物理与膜处理结合污水处理系统

　　申请日2013.09.10

　　公开(公告)日2015.03.18

　　IPC分类号C02F9/14

　　摘要

　　本发明的目的在于提供一种环保节能型臭氧生化、物理与膜处理结合污水处理系统，由电脑控制箱、臭氧发生器、污水池、水位传感器、初级过滤盒、明沟、污水沲水泵、1号过滤罐、陶瓷滤芯过滤筒、过滤筒水泵、2号过滤罐、净水池、增压泵和3个工业超滤膜过滤筒组成，其中1、2号过滤罐分别由浮球开关、微动开关、化学药物添加桶、化学药物添加桶可调支架、5级处理层组成，分别为第一级生物处理层、第二级氧化处理层、第三级离子交换处理层、第四级活化处理层、第五级活性炭处理层，本发明的优点在于，本发明将净水器过滤原理就用到污水处理当中，利用臭氧分解、去除污水中的细菌和嗅味，并通过陶瓷滤芯和工业超滤膜过滤污水中的杂质。

　　权利要求书

　　1.一种环保节能型臭氧生化、物理与膜处理结合污水处理系统，由电脑控制箱、臭氧发生器、污水池、水位传感器、初级过滤盒、明沟、污水沲水泵、1号过滤罐、陶瓷滤芯过滤筒、过滤筒水泵、2号过滤罐、净水池、增压泵和3个工业超滤膜过滤筒组成，其中1、2号过滤罐分别由浮球开关、微动开关、化学药物添加桶、化学药物添加桶可调支架、5级处理层组成，分别为第一级生物处理层、第二级氧化处理层、第三级离子交换处理层、第四级活化处理层、第五级活性炭处理层，其特征在于：

　　(1)将污水池、净水池初级过滤盒设置在地表内，将初级过滤盒的一半漏出地面，并在地面上开一条明沟;

　　(2)在污水池内设置臭氧输出头、水位传感器和吸水头，并在该污水池的上面设置污水池盖;

　　(3)在初级过滤盒内设置一片过滤网;

　　(4)将初级过滤盒的一端与污水池连接，另一端与明沟连通;

　　(5)将臭氧发生器与臭氧输出头连接;

　　(6)在地面上设置1、2号过滤罐，并在1、2号过滤罐内设置五级处理层，第一级为生物处理层、第二级为氧化处理层、第三级为离子交换处理层、第四级为活化处理层、第五级为活性炭处理层;

　　(7)在第一级生物处理层的左上侧设置浮球开关，该浮球开关的进水口与污水池内的吸水头连接，并在浮球开关的进水口与污水池内的吸水头之间设置污水池水泵连接;

　　(8)在过滤罐盖的左上侧设置微动开关，浮球开关的顶杆从过滤罐盖穿出，设置在微动开关下部;

　　(9)在过滤罐盖的右上侧设置化学药物添加桶可调支架，将化学药物添加桶倒立设置在该可调支架上，化学药物添加桶的药剂口从过滤罐盖穿过设置在过滤罐内;

　　(10)在1号过滤罐与2号过滤罐之间依次设置过滤罐水泵和陶瓷滤芯过滤筒，将1号过滤罐底部的出水口与过滤罐水泵一端连接，该过滤罐水泵的另一端与陶瓷滤芯过滤筒底部的进水口连接，陶瓷滤芯过滤筒上部的出水口与2号过滤罐的浮球开关进水口连接;

　　(11)将2号过滤罐的右侧依次设置增压泵和三级工业超滤膜过滤筒;

　　(12)将最后一级工业超滤膜过滤筒的出水口与净水池连接。

　　说明书

　　环保节能型臭氧生化、物理与膜处理结合污水处理系统

　　技术领域

　　本发明属于污水处理系统，尤其是一种环保节能型臭氧生化、物理与膜处理结合污水处理系统。

　　背景技术

　　制糖工业和食品行业在没有污水处理系统以前，造成了水资源的极大浪费，又向环境排放大量的废水和有机污染物，对水环境造成严重污染。糖厂污水的排放大大的超出了环境水体的负荷、对水体造成了严重污染，特别在某些区域水体污染非常严重，导致周边生态严重失调，甚至危及当地居民的饮水，对人民的身体建康造成了极大的危害。因此，重视水资源的合理利用，节水降耗，减少排水量，结合推行清洁生产，减少污染物排放，做好废水治理，切实有效保护水资源及生态环境，已经成为制糖产业发展面临的重大问题。因此，糖厂必须提高水资源的利用率，减少污染物排放，使废水得到有效治理，改善生态环境上，所以糖厂必须建立污水处理系统。糖厂的废水污染源主要来源于蒸发、煮糖工段喷淋废水，洗箱罐污水、洗机污水、洗地污水，制糖工艺冷却循环水由于生产过程中的蒸汽带出糖分及跑冒滴漏等使其有机物浓度增高的生产用水。糖厂废水内主要污染成分就是废水内含有大量高浓度的有机物，主要成份是氨氮。我们常称这些有机物为需氧有机物。这些高浓度的需氧有机物对环境的污染巨大，水体中需氧有机物越多，耗氧也越多，水质也越差，说明水体污染越严重。这些废水直接进入水体后，通过微生物的生物化学作用而分解为简单的无机物质二氧化碳和水，在分解过程中需要消耗水中的溶解氧，从而导致水体严重缺氧，在缺氧条件下污染物就发生腐败分解、恶化水质。水质恶化导致水体中需氧生物的大量死亡，导致生物链的崩溃，污水所过之处将变为一片腐蚀之地。

　　目前制糖工业和食品行业传统和新开发的脱工艺A/O两段活性污泥法，强氧化好氧生物处理，短程硝化反硝化超声吹脱处理氨氮法等方法，占地面积大，运行管理不好，所以很难推广。

　　因此开发一种环保节能型臭氧、生化、物理与膜处理结合污水处理系统用于回收污水再利用是十分必要的。

　　本发明的目的在于提供一种环保节能型臭氧生化、物理与膜处理结合污水处理系统，它是由电脑控制箱、臭氧发生器、过滤罐、化学药物添加桶、陶瓷滤芯、工业超滤膜组成，其特点在于：

　　特点一：将几种组合过滤用到污水处理当中，达到将污水原还为清水的目的。

　　特点二：臭氧发生器可以氧化、分解水中的污染物，在水处理中对去除嗅味、脱色、杀菌、去除酚、氰、铁、锰和降低COD、BOD等都具有显著的效果。

　　特点三：两个过滤罐、多级处理层对污水进行层层过滤、吸附，根据不同的水质增加过滤罐，可以将污水过滤的更加彻底。

　　特点四：化学药物添加桶可以对污水进行酸碱性调节，使过滤后的水更加接近于净水。

　　特点五：一级陶瓷滤芯和3级工业超滤膜有效过滤污水中的杂质和细菌。

　　特点六：电脑控制箱控制整个污水处理系统，无需人工操作。

　　特点七：采用生化、物理及膜处理技术多种处理手段。

　　特点八：占地面积小，可以直接设置在室内，节省空间。

　　特点九：投资少、维护简单、方便管理。

　　发明内容

　　本发明的目的在于克服现有技术的不足，提供一种环保节能型臭氧生化、物理与膜处理结合污水处理系统。

　　本发明的目的是这样实现的：

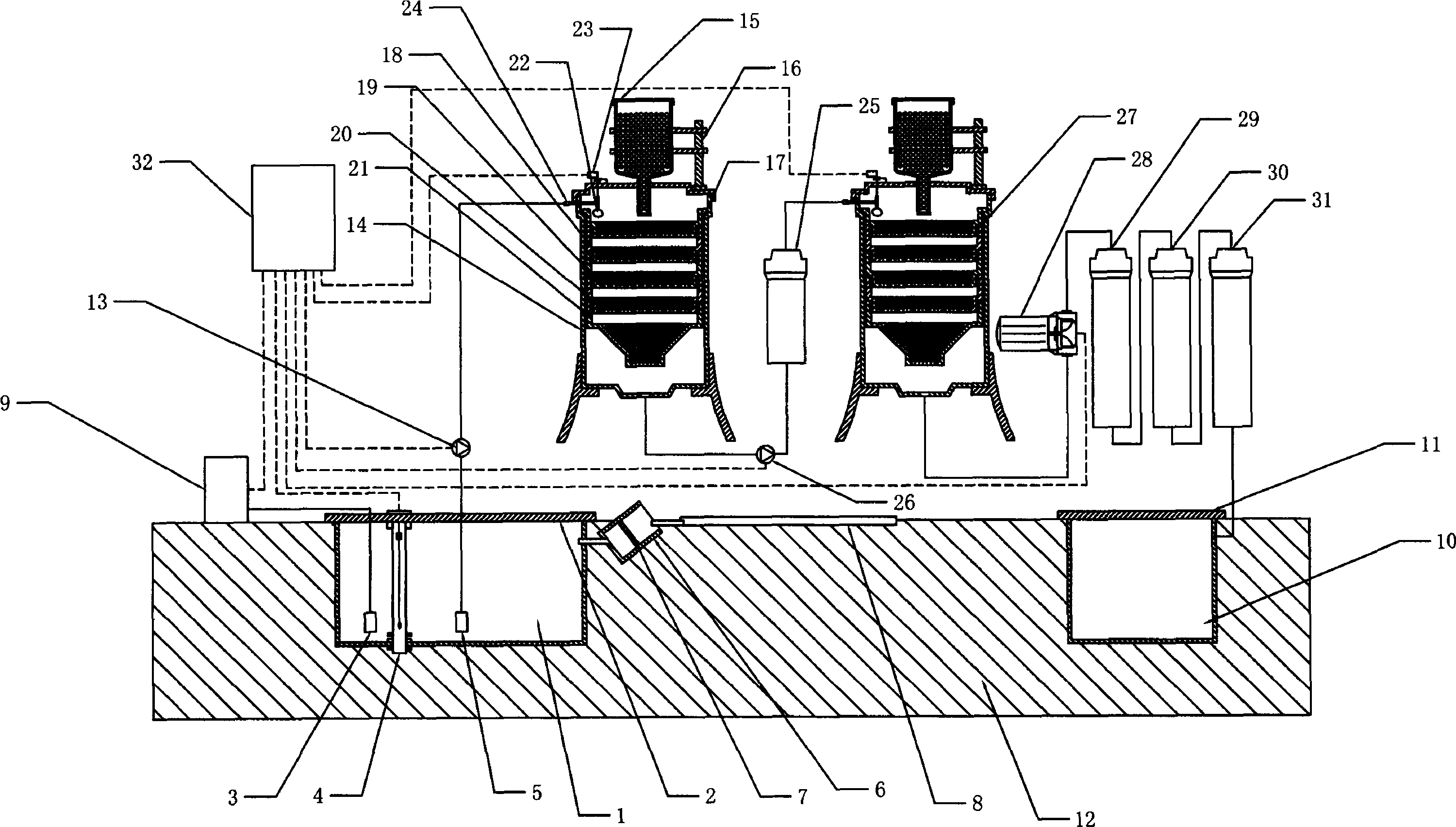

　　该环保节能型臭氧生化、物理与膜处理结合污水处理系统，由电脑控制箱、臭氧发生器、污水池、水位传感器、初级过滤盒、明沟、污水沲水泵、1号过滤罐、陶瓷滤芯过滤筒、过滤筒水泵、2号过滤罐、净水池、增压泵和3个工业超滤膜过滤筒组成，其中1、2号过滤罐分别由浮球开关、微动开关、化学药物添加桶、化学药物添加桶可调支架、5级处理层组成，分别为第一级生物处理层、第二级氧化处理层、第三级离子交换处理层、第四级活化处理层、第五级活性炭处理层，其特征在于：
