申请日2013.05.24
公开(公告)日2013.11.13
IPC分类号F25B39/02; F28F27/00; F28F19/02; F28F19/00
摘要
一种浴室废水热回收换热器，放置在浴室淋浴喷头下方的脚踏板上，换热器包括带有漏水孔的接水板，接水板下面设有换热盘管，换热盘管放置在集水底盘中，集水底盘的底部设有排水口，集水底盘的底部与换热盘管之间还设有用于保护换热盘管的阳极板，目的是采用牺牲阳极的办法来保护换热盘管不被腐蚀。本实用新型结构简单、设计巧妙，对浴室稍加改造即可，成本增加不多，适合用于浴室废水的热回收，换热盘管作为热泵机组的蒸发器，实现热泵制备热水功能，降低制备热水的能耗，节约能源。
权利要求书

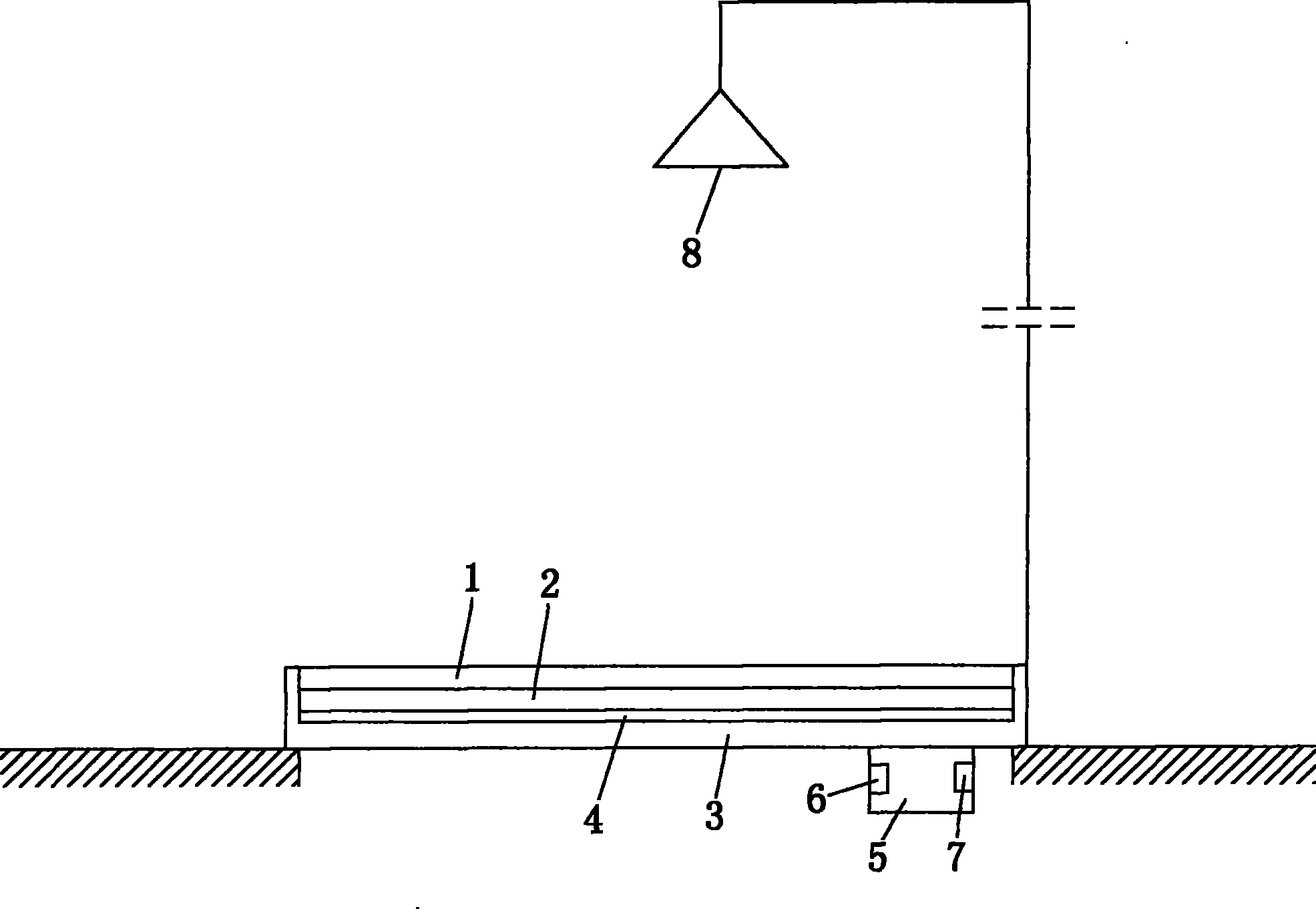

1.一种浴室废水热回收换热器，其特征在于所述换热器放置在浴室淋浴 喷头(8)下方的脚踏板上，换热器包括带有漏水孔的接水板(1)，接水板(1) 下面设有换热盘管(2)，换热盘管(2)放置在集水底盘(3)中，集水底盘 (3)的底部设有排水口(5)。
2.根据权利要求1所述的浴室废水热回收换热器，其特征在于所述集水 底盘(3)底部与换热盘管(2)之间还设有用于保护换热盘管(2)的阳极板 (4)。
3.根据权利要求1所述的浴室废水热回收换热器，其特征在于所述接水 板(1)为筛孔板，筛孔即为漏水孔。
4.根据权利要求1或2所述的浴室废水热回收换热器，其特征在于所述 换热盘管(2)的外侧套有换热翅片，换热盘管(2)和换热翅片的外表面均 设有保护涂层。
5.根据权利要求1所述的浴室废水热回收换热器，其特征在于所述集水 底盘(3)的排水口(5)内设有温度探头(6)和水位探头(7)，温度探头(6) 探测排水口(5)内的水温，水位探头(7)探测集水底盘(3)内的水位，排 水口(5)内的水温和集水底盘(3)内的水位两个信号共同控制排水口(5) 内的排水阀。
说明书
浴室废水热回收换热器
技术领域
本实用新型属于换热器技术领域，具体是涉及一种浴室废水热回收换热器。
背景技术
洗澡水的温度一般在40度左右较为舒适，人们淋浴后汇集到排水处的废水还有35 摄氏度左右。人们洗澡时35摄氏度的温水就这样白白排放掉，而没有充分回收废水的热 能。回收废水热能需要热回收换热器，回收的热能可以给热泵机组提供热源，换热器作为 热泵机组的蒸发器使用，实现热泵制备热水功能，降低制备热水的能耗，节约能源。现有 技术中的热回收换热器要么结构过于复杂，不适合用于浴室废水的热回收;要么价格昂贵， 不能普及到一般消费者中;还有换热器长期浸泡在废水中，防腐和结垢技术的局限性也制 约换热器的普遍使用。
发明内容
本实用新型主要是解决上述现有技术所存在的技术问题，提供了一种浴室废水热回收 换热器。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：一种浴室废水热回 收换热器，所述换热器放置在浴室淋浴喷头下方的脚踏板上，换热器包括带有漏水孔的接 水板，接水板下面设有换热盘管，换热盘管放置在集水底盘中，集水底盘的底部设有排水 口。
作为优选，所述集水底盘的底部与换热盘管之间还设有用于保护换热盘管的阳极板， 目的是采用牺牲阳极的办法来保护换热盘管不被腐蚀。
作为优选，所述集水板为筛孔板，筛孔即为漏水孔，筛孔均匀布置在集水板上，人们 洗澡时的废水能够均匀的流经换热盘管进行换热，浴室废水 的热能被回收给热泵机组提供 热源，换热器作为热泵机组的蒸发器使用，实现热泵制备热水功能，降低制备热水的能耗， 节约能源。
作为优选，所述换热盘管的外侧套有换热翅片，换热盘管和换热翅片的外表面均设有 保护涂层，进一步有效换热和保护换热盘管和翅片免受废水腐蚀和结垢。
作为优选，所述集水底盘的排水口内设有温度探头和水位探头，温度探头探测排水口 内的水温，水位探头探测集水底盘内的水位，排水口内的水温和集水底盘内的水位两个信 号共同控制排水口内的排水阀，比如控制系统可以设定排水口处水温低于5度或集水底盘 内的水位高于接水板，排水口内的排水阀就打开排水，以免浴室内积水过多或温度过低， 方便人们洗浴。
作为优选，浴室废水热回收换热器内设有反冲洗装置，反冲洗装置直接与自来水相连， 人们淋浴完毕后可启动反冲洗装置对浴室废水热回收换热器内的换热盘管和换热翅片进 行冲洗，去除其表面污垢。
本实用新型结构简单、设计巧妙，对浴室稍加改造即可，成本增加不多，适合用于浴 室废水的热回收，换热盘管作为热泵机组的蒸发器，实现热泵制备热水功能，降低制备热 水的能耗，节约能源。
