申请日2013.05.10
公开(公告)日2013.10.23
IPC分类号C02F3/12; C02F3/02
摘要
本实用新型公开了一种好氧生化废水处理装置，该处理装置的特征为：相互串联连通的好氧生化池(1)分别通过进水分管(2)与进水主管(3)相连，位于生化处理末端的好氧生化池(1)通过管道与沉淀池(4)相连，沉淀池(4)的上部设有出水管(5)且沉淀池(4)的底部设有污泥出口管(6)。本实用新型的污水分流布水能够很好地解决曝气量和曝气强度之间的矛盾，克服因前端过度曝气对曝气管道、曝气头等产生的负面影响，可在保证处理效果的同时，最大限度地降低曝气强度，提高处理效率、降低能耗，且控制的泥龄短，更经济合理化。
权利要求书

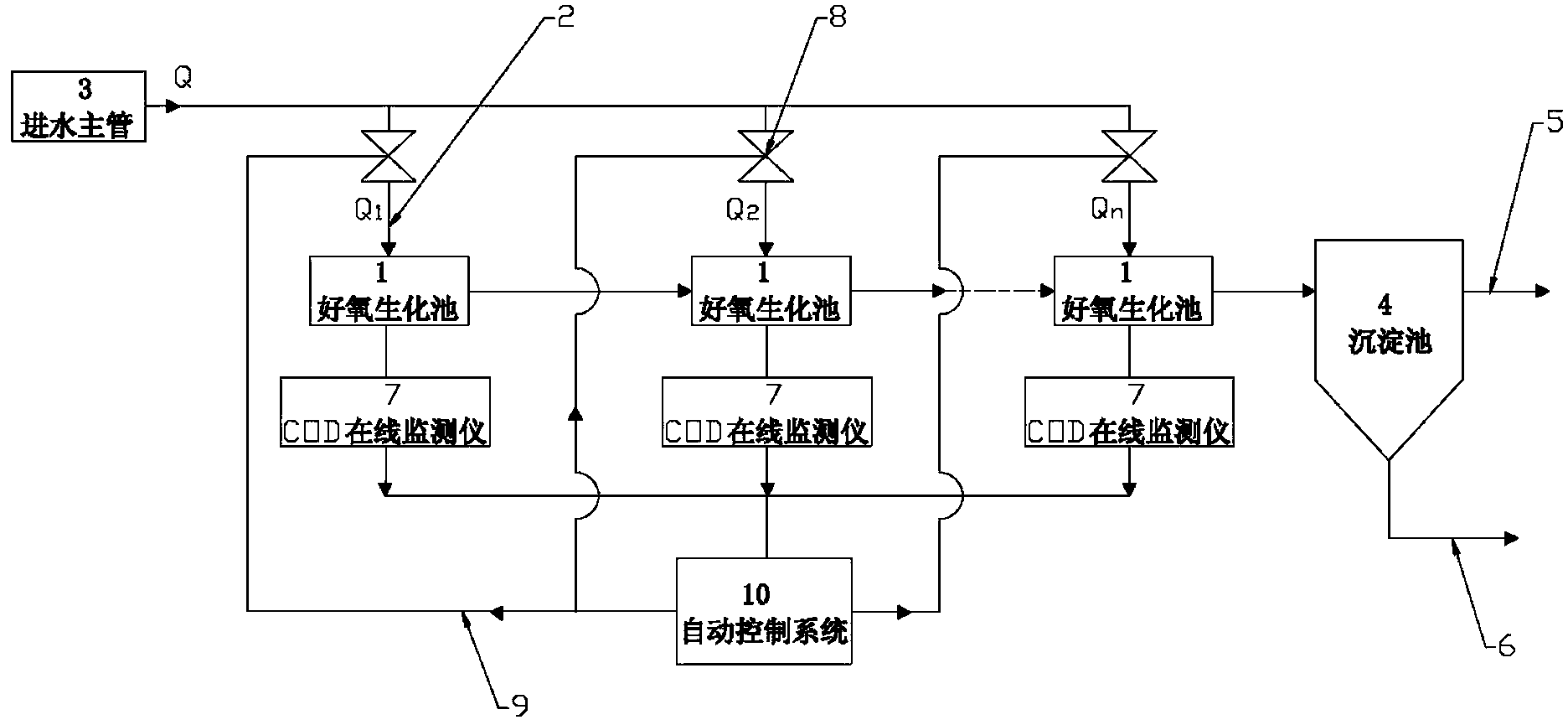

1.一种好氧生化废水处理装置，其特征在于：相互串联连通的好氧生化池(1)分别通过进水分管(2)与进水主管(3)相连，位于生化处理末端的好氧生化池(1)通过管道与沉淀池(4)相连，沉淀池(4)的上部设有出水管(5)且沉淀池(4)的底部设有污泥出口管(6);每个好氧生化池(1)上皆设有与其配套的COD在线监测仪(7)且在好氧生化池(1)的进水分管(2)上皆设有电磁阀(8)，各个COD在线监测仪(7)和各个电磁阀(8)分别通过信号线(9)与自动控制系统(10)相连。
2.根据权利要求1所述的好氧生化废水处理装置，其特征在于：所述COD在线监测仪(7)的监测点分布在好氧生化池(1)上的进水口和出水口处。
3.根据权利要求1所述的好氧生化废水处理装置，其特征在于：所述的出水管(5)直接与后续水处理设备相连。
4.根据权利要求1所述的好氧生化废水处理装置，其特征在于：所述的污泥出口管(6)直接与污泥处理设备相连。
5.根据权利要求1所述的好氧生化废水处理装置，其特征在于：所述好氧生化池(1)的数量至少为2个。
说明书
一种好氧生化废水处理装置
技术领域
本实用新型涉及好氧生化废水处理技术，具体地说是一种采用污水分流布水处理的好氧生化废水处理装置。
背景技术
推流式曝气池与完全混合式曝气池相比，在相同有效容积条件下。前者的处理效率较高，因而在我国现有的城市污水处理厂中，推流式曝气池得到了较为广泛的应用。在该曝气池中，微生物的需氧速率沿曝气池廊道逐渐降低，按传统的布水，因曝气池是沿池长均匀供氧，则必然会出现曝气池前部供氧不足而后部供氧过剩的情形。前段曝气量太小，则溶解氧不足，会造成局部区域或污泥内部出现厌氧情况，使污泥变黑和发出臭味;而曝气强度过大则会对曝气管道、曝气头等产生负面影响。
在好氧生化废水处理过程中，由于进水中的污染物随生化过程而逐级减少，所以整个好氧生化池被人为分隔成几级好氧生化池进行分别曝气，第一级好氧生化池的需氧负荷最大;从第二级好氧生化池开始需氧量逐级减少。但在实际应用中，大多采用每级好氧生化池均匀布气，或适当增加第一级好氧生化池的布气密度;同时，也要考虑，因曝气量太大对生化过程带来的负面影响，如：空气剪切力过大，易打散污泥絮体或者生物膜等。现有技术中的好氧生化废水处理原理如图1所示，进水主管3直接与第一级的好氧生化池1相连，然后第一级的好氧生化池1依次与第二级的好氧生化池1、第三级的好氧生化池1直至生化处理末端的第n级的好氧生化池1相连，经第n级的好氧生化池1处理后的污水进入沉淀池4内进行沉淀处理，沉淀处理后的出水通过出水管5一部分输送至后续水处理设备进行后续处理、一部分回流至进水主管3再次进入生化处理流程，同样沉淀池4内的污泥一部分通过污泥管6输送至污泥处理设备进行处理，一部分回输至第一级的好氧生化池1内再次进入生化处理流程。
发明内容
本实用新型的目的是针对现有好氧生化废水处理技术存在的问题，提供一种采用污水分流布水处理的好氧生化废水处理装置。
本实用新型的目的是通过以下技术方案解决的：
一种好氧生化废水处理方法，其特征在于：污水分流进入各级好氧生化池，各级好氧生化池相互连通且由最后一级好氧生化池将生化处理后的污水输入沉淀池沉淀，沉淀池的出水和污泥直接排出。
每级好氧生化池的分流进水量由自动控制系统根据该好氧生化池进、出水的COD值进行实时动态调整。
分流进水量Qn与总进水量Q之间的关系为：0 一种采用上述处理方法的好氧生化废水处理装置，其特征在于：相互串联连通的好氧生化池分别通过进水分管与进水主管相连，位于生化处理末端的好氧生化池通过管道与沉淀池相连，沉淀池的上部设有出水管且沉淀池的底部设有污泥出口管。 每个好氧生化池上皆设有与其配套的COD在线监测仪且在好氧生化池的进水分管上皆设有电磁阀，各个COD在线监测仪和各个电磁阀分别通过信号线与自动控制系统相连。 所述COD在线监测仪的监测点分布在好氧生化池上的进水口和出水口处。 所述的出水管直接与后续水处理设备相连。 所述的污泥出口管直接与污泥处理设备相连。 所述好氧生化池的数量至少为2个。 本实用新型相比现有技术有如下优点： 本实用新型的污水分流布水能够很好地解决曝气量和曝气强度之间的矛盾，克服因前端过度曝气对曝气管道、曝气头等产生的负面影响，可在保证处理效果的同时，最大限度地降低曝气强度，提高处理效率、降低能耗，且控制的泥龄短，更经济合理化。
