申请日2013.09.05
公开(公告)日2014.02.26
IPC分类号G05B19/418
摘要
一种水处理辅助系统自动控制装置，其包括水处理辅助系统的现场仪表和执行机构、信号采集控制装置、监控设备和人机界面设备;所述监控设备包括现场控制器PLC、网络通讯的现场总线系统、CPU加IO模块或通讯模块加IO模块，CPU+IO模块或通讯模块加IO模块对信号采集控制装置进行分散控制和信号采集以及连接现场仪表和执行机构，现场总线系统连接现场控制器PLC、人机界面设备、通讯模块加IO模块或CPU加IO模块的通讯网络。本实用新型是适用于电厂、水处理厂、造纸厂、炼钢厂、啤酒厂等水处理辅助系统的自动控制装置。
权利要求书
1.一种水处理辅助系统自动控制装置，其特征是包括水处理辅助系统的现场 仪表和执行机构、信号采集控制装置、监控设备和人机界面设备;所述监控设备 包括现场控制器PLC、网络通讯的现场总线系统、CPU加IO模块或通讯模块加 IO模块，CPU加IO模块或通讯模块加IO模块对信号采集控制装置进行分散控制 和信号采集以及连接现场仪表和执行机构，现场总线系统连接现场控制器PLC、 人机界面设备、通讯模块加IO模块或CPU加IO模块的通讯网络。
2.根据权利要求1所述的水处理辅助系统自动控制装置，其特征是现场总 线采用ProfiBus总线。
说明书
一种水处理辅助系统自动控制装置
技术领域
本实用新型涉及水处理辅助系统，尤其是涉及一种符合电厂、水处理厂、造 纸厂、炼钢厂、啤酒厂等自动控制装置，复杂工况下可实现远程监控，减少人工 干预。
背景技术
化学水处理系统是电厂中一个很重要的组成部分，自然水中含有对设备有害 的物质成分，直接利用自然睡会对设备产生腐蚀性破坏。整个水处理系统操作步 骤多、工艺复杂、阀门等设备数量多，水系统中的动力元件-泵是主要的耗能装 置，而我国正面临着严峻的资源压力，能源瓶颈正成为制约国民经济可持续发 展的最主要因素。PLC系统是电厂化学水处理中应用最多的辅助系统。PLC系统 具有高可靠性，编程方便，易于使用，环境要求低，与其他装置的配置连接方便 的优点。利用PLC技术和交流变频调频技术，将PLC作为中央处理单元，采用人 机界面作为人机交互工具，实现了该系统的远程监控、手动和自动控制等功能。 设计系统功能块，减少人员工作量，可以广泛应用于各种工艺流程。
发明内容
本实用新型目的是，提出一种水处理辅助系统的自动控制装置，是一种适用 于电厂、水处理厂、造纸厂、炼钢厂、啤酒厂等水处理辅助系统的自动控制装置， 复杂工况下可实现远程监控，减少人工干预。

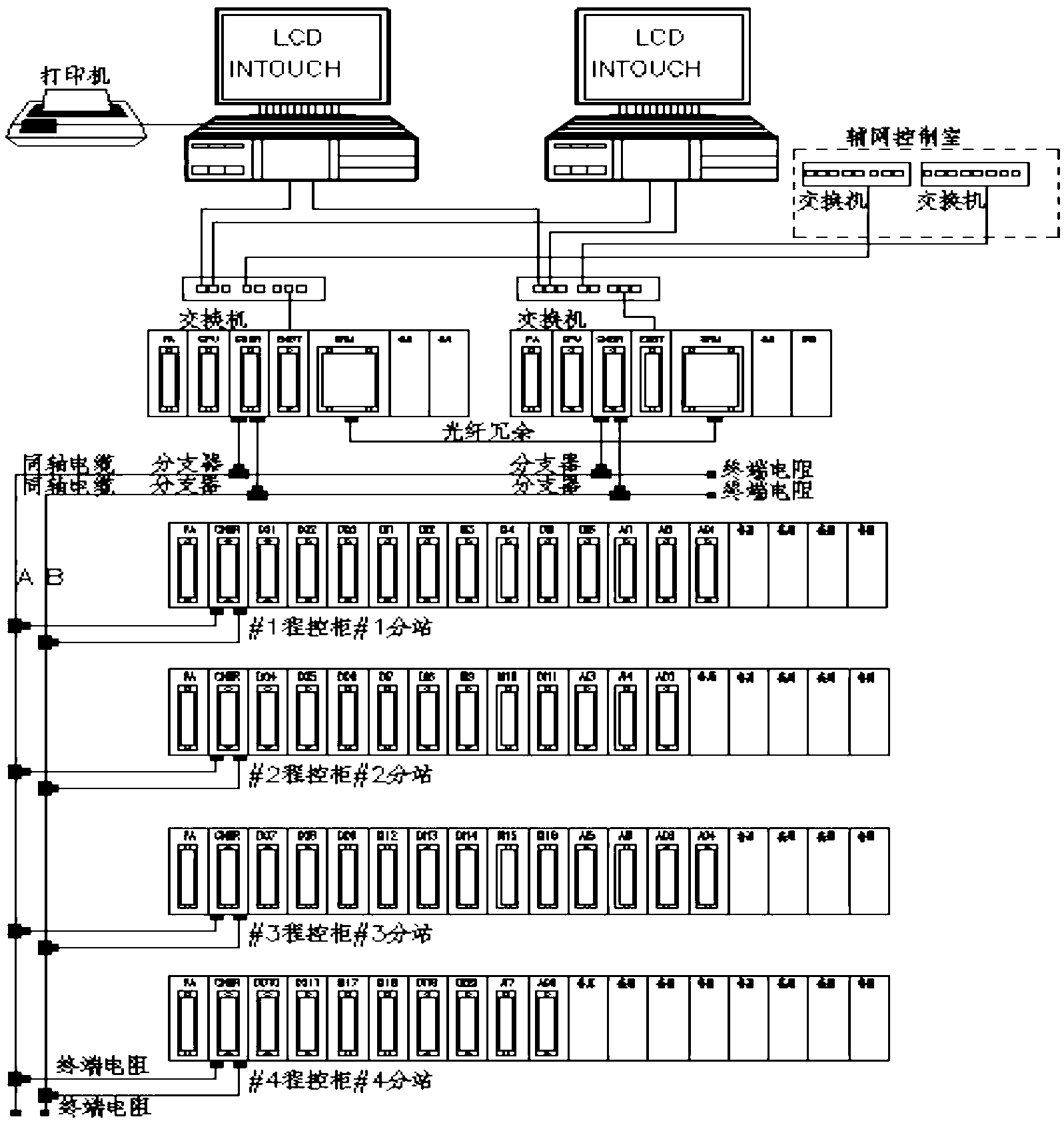

一种水处理辅助系统自动控制装置，包括水处理辅助系统的现场仪表和执行 机构、信号采集控制装置、监控设备和人机界面设备;所述监控设备包括现场控 制器PLC、网络通讯的现场总线系统、CPU加IO模块或通讯模块加IO模块，CPU 加IO模块或通讯模块加IO模块对信号采集控制装置进行分散控制和信号采集以 及连接现场仪表和执行机构，现场总线系统连接现场控制器PLC、人机界面设备、 通讯模块加IO模块或CPU加IO模块的通讯网络。
现场总线采用ProfiBus总线，ProfiBus总线是与智能仪表结合在一起安全 性非常高的一种ProfiBus总线形式，可采用ProfiBUS-DP网络，PLC搭建整 个现场总线系统。
信号采集控制装置信号的采集和执行命令的下达仍然需要由控制器和现场 的IO模块组成的站来完成。
现场仪表和执行机构中，执行机构利用PLC技术和交流变频调频技术，将 PLC作为中央处理单元，采用人机界面作为人机交互工具，实现系统集成模块化。 实现了该系统的远程监控、手动和自动控制等功能。设计系统功能块，减少人员 工作量，可以广泛应用于各种工艺流程。减少故障率及人工维护量，提设备工作 效率。
执行机构主要是根据工艺的要求由工艺专业确定，预留自控系统的接口，对 水流量、加药量的交流变频调频接口，通过控制电机从而控制泵水流量、阀的开 度、加药量等。
人机界面设备是直接与操作管理人员进行交流的监控视备，一般包括两部分， 即现场监视设备和中控室监视设备。现场监视设备可以是PC机或是触摸屏，中 控室监视设备一般由工控机、模拟屏或投影仪等组成。
本实用新型的有益效果是，本实用新型是适用于电厂、水处理厂、造纸厂、 炼钢厂、啤酒厂等水处理辅助系统的自动控制装置，通过现场总线和监视设备实 现复杂工况下实现远程监控，减少人工干预。
