申请日2013.11.22
公开(公告)日2014.02.26
IPC分类号C02F103/36; C02F9/04
摘要
本发明提供了一种双甘膦废水的处理装置，属于水处理装备技术领域。包括有处理容器，在处理容器的内部设置有竖直的树脂吸附单元，树脂吸附单元的下方设置有料液入口，树脂吸附单元的上方设置有喷淋器;喷淋器下方的处理容器中由上至下依次设置有第一过滤板和第二过滤板，在第二过滤板的下方设置有氧化铝颗粒层，在氧化铝颗粒层的下方设置有料液出口;在第一过滤板上方设置有碱液进口，在第一过滤板与第二过滤板之间的处理容器壁上开设有酸液进口。本发明提供的集成的废水处理装置可以使双甘膦废水在一个紧凑的处理装置中得到净化，树脂吸附单元安装于处理装置中部可以吸收中和反应产生的热量，使吸附处理速度加快。
权利要求书

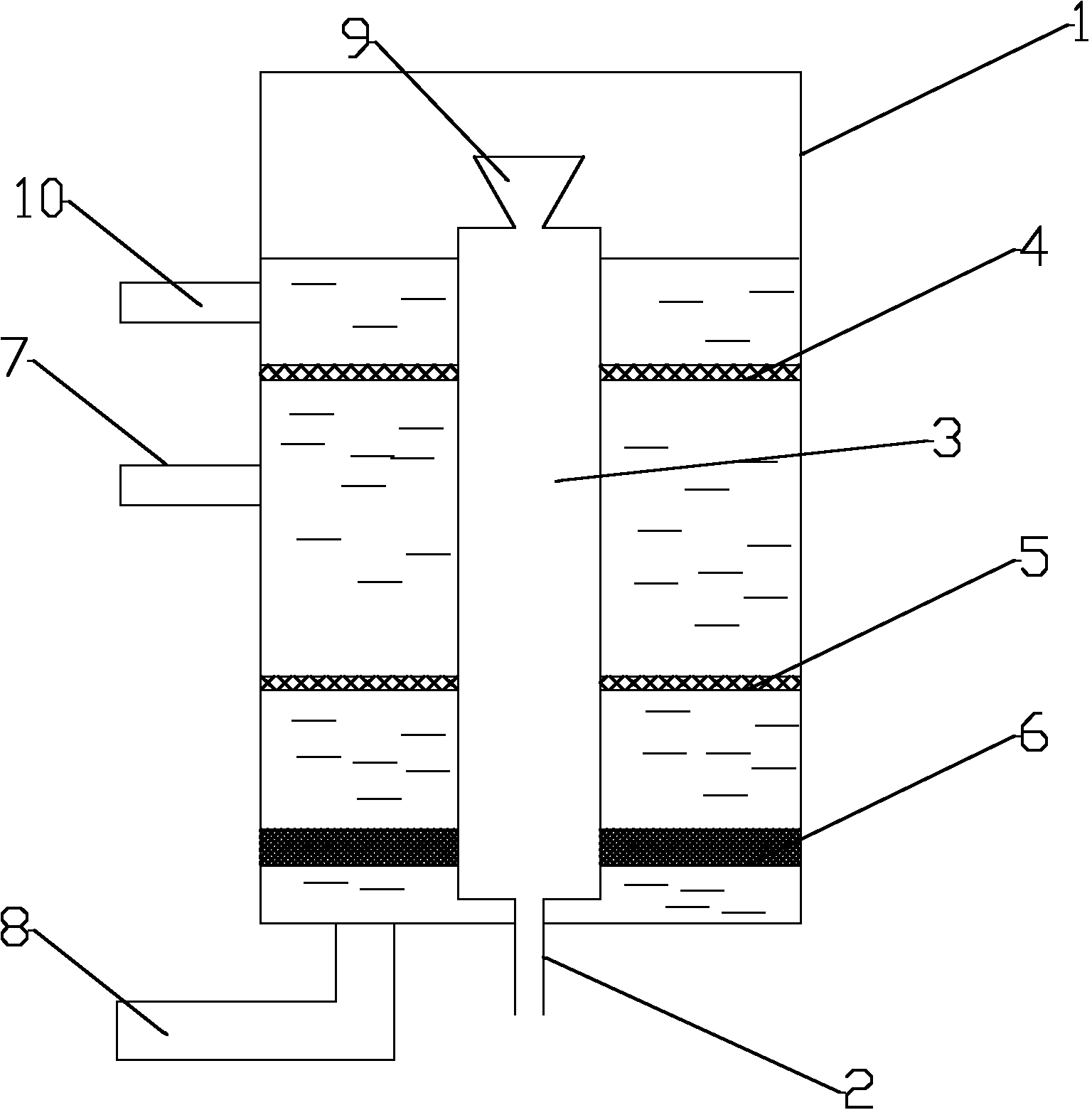

1.一种双甘膦废水的处理装置，包括有处理容器(1)，其特征在于：在处理容器(1)的内部设置有竖直的树脂吸附单元(3)，树脂吸附单元(3)的下方设置有料液入口(2)，树脂吸附单元(3)的上方设置有喷淋器(9);喷淋器(9)下方的处理容器中由上至下依次设置有第一过滤板(4)和第二过滤板(5)，在第二过滤板(5)的下方设置有氧化铝颗粒层(6)，在氧化铝颗粒层(6)的下方设置有料液出口(8);在第一过滤板(4)上方设置有碱液进口(10)，在第一过滤板(4)与第二过滤板(5)之间的处理容器壁上开设有酸液进口(7)。
2.根据权利要求1所述的双甘膦废水的处理装置，其特征在于：所述的树脂吸附单元(3)的高度是处理容器(1)高度的4/5。
3.根据权利要求1所述的双甘膦废水的处理装置，其特征在于：所述的第一过滤板(4)与第二过滤板(5)之间的间距是处理容器(1)高度的1/2。
说明书
一种双甘膦废水的处理装置
技术领域
本发明提供了一种双甘膦废水的处理装置，特别是涉及一种各个处理单元耦合的处理装置，属于水处理装备技术领域。
背景技术
双甘膦(PMIDA) 是生产广谱灭生性芽后除草剂的主要原料，也是农药、医药、橡胶、电镀、染料行业中重要中间体。其制法是将亚氨基二乙酸钠盐加入过量的盐酸，生成亚氨基二乙酸盐酸盐，高温脱水，再加入亚磷酸和滴加甲醛，滴加完后，再滴加液碱，搅拌，结晶。
在生产过程中会产生大量的废水，其处理方法主要包括有：膜分离法、沉淀法等。
采用膜分离的方法时，仍然会存在有一些被分离出的浓缩废水，难以处理。而沉淀法的处理程度不高。
发明内容
本发明的目的是：提供一种集成耦合的双甘膦废水的处理装置，使处理程度更彻底、系统集成化更高。采用的技术方案是：
一种双甘膦废水的处理装置，包括有处理容器，在处理容器的内部设置有竖直的树脂吸附单元，树脂吸附单元的下方设置有料液入口，树脂吸附单元的上方设置有喷淋器;喷淋器下方的处理容器中由上至下依次设置有第一过滤板和第二过滤板，在第二过滤板的下方设置有氧化铝颗粒层，在氧化铝颗粒层的下方设置有料液出口;在第一过滤板上方设置有碱液进口，在第一过滤板与第二过滤板之间的处理容器壁上开设有酸液进口。
作为本发明的改进，树脂吸附单元的高度是处理容器高度的4/5。可以更有效地利用空间。
作为本发明的改进，第一过滤板与第二过滤板之间的间距是处理容器高度的1/2。可以保证沉淀的效果。
有益效果
本发明提供的集成的废水处理装置可以使双甘膦废水在一个紧凑的处理装置中得到净化，由于在处理过程中涉及到较多的中和反应，那么将树脂吸附单元安装于处理装置中部可以吸收中和反应产生的热量，使吸附处理速度加快。
