申请日2013.04.26
公开(公告)日2013.08.28
IPC分类号B01D33/21; B01D33/44; B01D33/23
摘要

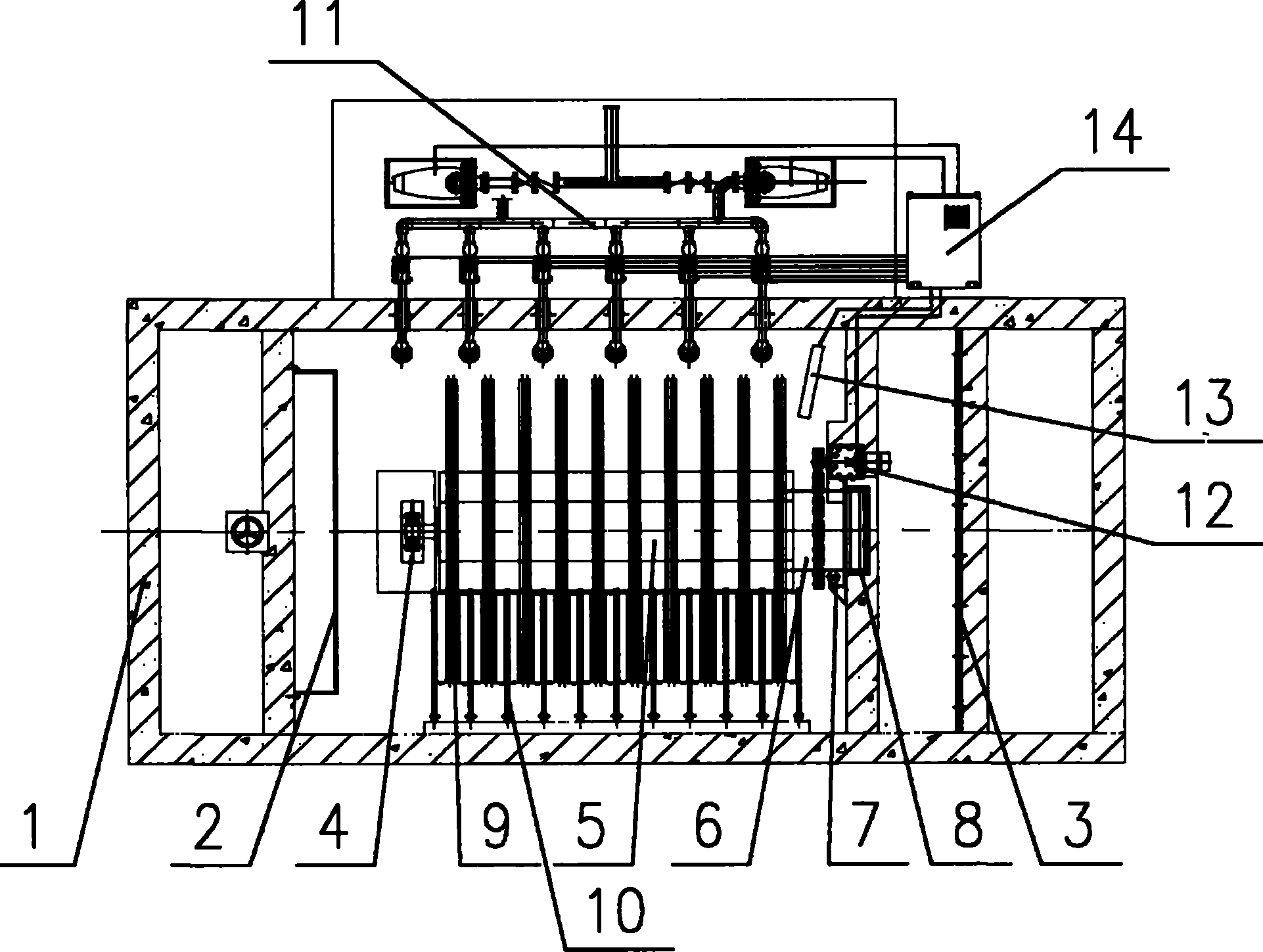

本发明所提供的一种污水深度处理的全自动纤维转盘微滤机，包括钢混池体(1)，进水堰箱(2)，出水可调堰板(3)，端部支撑座(4)，中空等边六角形柱体(5)，出水管(6)，出水口支撑滑轮(7)，出水口密封组件(8)，排污系统(11)，驱动装置(12)，自动化控制系统(14)，该微滤机结构简单，体积小，重量轻，操作简单，造价低廉。
权利要求书
1.一种污水深度处理的全自动纤维转盘微滤机，包括钢混池体 (1)，进水堰箱(2)，出水可调堰板(3)，端部支撑座(4)，中空等 边六角形柱体(5)，出水管(6)，出水口支撑滑轮(7)，出水口密封 组件(8)，排污系统(11)，驱动装置(12)，自动化控制系统(14)。
所述排污系统(11)包含反吸泵(201)配套缩节、止回阀(202)、 电磁阀(203)、池底排污管道(204)、纤维转盘(9)、排污管(205)， 及反洗装置(10)。
其中：所述中空等边六角形柱体(5)端部设轴并与端部支撑座 (4)连接;所述中空等边六角形柱体(5)与出水管(6)连通;所 述纤维转盘(9)通过连接件与中空等边六角形柱体(5)连接成一体; 所述纤维反洗装置(10)设在纤维转盘(9)侧面;所述自动化控制 系统(14)可按要求设置并控制反洗装置(10)及排污系统(11)的 运行。
2.如权利要求1所述的一种污水深度处理的全自动纤维转盘微 滤机，其特征在于，所述自动化控制系统(14)由触摸屏、可编程控 制器、仪表、变频器、反吸泵(201)、电磁阀(203)、液位感应装置 (13)组成，所述液位感应装置(13)可实时监测水位发生的变化。
3.如权利要求1所述的一种污水深度处理的全自动纤维转盘微 滤机，其特征在于，所述纤维转盘(9)内部为高强度尼龙骨架(901)， 外部为聚酯和超细纤维混纺布套(902)，骨架(901)内部有足够的 过水区域，纤维转盘(9)底部与中空等边六角形柱体(5)通过连接 件连接，最终形成一个设有多个纤维转盘(9)，使得污水与清水相隔 仅通过混纺布套(902)过滤的区域。
4.如权利要求3所述的一种污水深度处理的全自动纤维转盘微 滤机，其特征在于所述钢混池体(1)包括污水池和清水池，污水池 包括进水渠(102)，过滤池(106)两个部分，清水池为出水渠(108)。 污水通过混纺布套(902)过滤，清水由出水管(6)排出。污水通过 进水管(101)进入，经过进水渠(102)、镶铜阀门(104)、进水堰 箱(2)进水挡板(105)，到过滤池(106)，通过混纺布套(902)过 滤，由出水管(6)排出至出水渠(108)，经过出水可调堰板(3)， 最终通过管道(109)排至消毒渠。
5.如权利要求4所述的一种污水深度处理的全自动纤维转盘微 滤机，其特征在于，所述纤维转盘(9)完全浸没在过滤池(106)中。
说明书
一种污水深度处理的全自动纤维转盘微滤机
技术领域
本发明涉及一种污水深度处理的过滤机，本套过滤系统主要适用 于地表水进一步净化(如钢厂、电厂冷却水)、用于污水的深度处理， 适用于已建污水处理厂出水的升级改造和新建污水处理厂的达标排 放，可以使出水从一级B达到一级A中水回用工程，属于污水处理 领域。
背景技术
我国的缺水形势在20世纪80年代就已经显露出来，而且呈逐年 发展趋势，目前为了解决我国严重的缺水问题，绝大多数的污水及污 染液都要经过深度处理，用于饮用水、景观用水及绿地浇灌等。
现有的污水深度处理技术中使用的常规过滤系统均存在以下问 题：各种过滤设备滤料的布置均采用水平布置，悬浮物很快就堆积在 滤料表面堵塞水流通过;反冲洗频率高而且反冲洗强度大，反冲洗系 统要求要有大功率的风机和水泵，还有两套复杂的管路系统，自动控 制要求高。现有的各种过滤设备不仅造价高，而且管理运行费用也高。
目前市场上也有各种纤维转盘过滤技术，即由多个滤盘垂直安装 于中心横轴上的纤维滤布过滤器，该类纤维滤布过滤器还存在以下不 足：
1.该类纤维滤布过滤器轴轴座轴承因为长时间浸泡在水中发生故障 的现象;
2.该类纤维滤布过滤器内部骨架采用不锈钢材质，受材质的影响， 过滤不彻底;
3.该类纤维滤布在过滤的工况下，植入的纤维呈倒附状态，疏水性 差，而且易粘结，造成过滤的不均匀性并导致悬浮通过滤布进入 中心收集装置，造成过滤效果不明显、滤布无法彻底清洗;
4.该类纤维滤布过滤器骨架和滤布通过压条固定，无法形成统一的 整体，这样既减少了过滤面积又会因压边不实造成脱线漏水的现 像，从而无法满足出水水质的要求。
5.该类纤维滤布过滤器的反抽吸装置中的吸盘材质比较容易老化， 这样不仅缩短了滤布设备的使用寿命，还造成了出水水质不达标 的现象;
6.该类纤维滤布过滤系统反抽吸装置和排泥系统共用一套管路，反 抽吸装置工作时间短而频繁，排泥系统工作时间比较长，两者长 时间的共用一套管路造成该管路系统的使用寿命降低。
发明内容
本发明的目的是鉴于上述情况，而制造一种污水深度处理的全自 动纤维转盘微滤机，包括钢混池体(1)，进水堰箱(2)，出水可调堰 板(3)，端部支撑座(4)，中空等边六角形柱体(5)，出水管(6)， 出水口支撑滑轮(7)，出水口密封组件(8)，排污系统(11)，驱动 装置(12)，自动化控制系统(14)。
所述排污系统(11)包含反吸泵(201)配套缩节、止回阀(202)、 电磁阀(203)、池底排污管道(204)、纤维转盘(9)排污管(205)， 及反洗装置(10)。
其中：所述中空等边六角形柱体(5)端部设轴并与端部支撑座 (4)连接;所述中空等边六角形柱体(5)与出水管(6)连通;所 述纤维转盘(9)通过连接件与中空等边六角形柱体(5)连接成一体; 所述纤维反洗装置(10)设在纤维转盘(9)侧面;所述自动化控制 系统(14)可按要求设置并控制反洗装置(10)及排污系统(11)的 运行。
2.如权利要求1所述的一种污水深度处理的全自动纤维转盘微 滤机，其特征在于，所述自动化控制系统(14)由触摸屏、可编程控 制器、仪表、变频器、反吸泵(201)、电磁阀(203)、液位感应装置 (13)组成，所述液位感应装置(13)可实时监测水位发生的变化。
3.如权利要求1所述的一种污水深度处理的全自动纤维转盘微 滤机，其特征在于，所述纤维转盘(9)内部为高强度尼龙骨架(901)， 外部为聚酯和超细纤维混纺布套(902)，骨架(901)内部有足够的 过水区域，纤维转盘(9)底部与中空等边六角形柱体(5)通过连接 件连接，最终形成一个设有多个纤维转盘(9)，使得污水与清水相隔 仅通过混纺布套(902)过滤的区域。
4.如权利要求3所述的一种污水深度处理的全自动纤维转盘微 滤机，其特征在于所述钢混池体(1)包括污水池和清水池，污水池 包括进水渠(102)，过滤池(106)两个部分，清水池为出水渠(108)。 污水通过混纺布套(902)过滤，清水由出水管(6)排出。污水通过 进水管(101)进入，经过进水渠(102)、镶铜阀门(104)、进水堰 箱(2)进水挡板(105)，到过滤池(106)，通过混纺布套(902)过 滤，由出水管(6)排出至出水渠(108)，经过出水可调堰板(3)， 最终通过管道(109)排至消毒渠。
5.如权利要求4所述的一种污水深度处理的全自动纤维转盘微 滤机，其特征在于，所述纤维转盘(9)完全浸没在过滤池(106)中。
出水口密封组件采用无应力配合，解决了密封件因为磨损导致出 水不密封漏水渗水等问题;纤维转盘内部为高强度尼龙骨架，外部为 进口聚酯和超细纤维混纺的布套，形成一个整体，不但提高了过滤面 积，而且解决了滤布压边不实，脱线，漏水等现象，从而提高了使用 寿命及出水水质;液位感应装置，配合自动化控制系统，有效的控制 纤维转盘反洗周期，避免无效的反洗所浪费的能耗和频繁反洗给纤维 转盘带来的损伤，提高纤维转盘的使用寿命。
有益技术效果：
1.滤布的通量更大。滤布由有机纤维堆织而成，由尼龙纤维织成 绒毛状表面及聚酯纤维做为支撑体，杂质不易黏附。同时具有疏油的 特性，从而使滤布清洗更干净彻底，滤布的衰减量很小，因此增大了 滤布的通量。
2.处理效果好。过滤时绒毛平铺。增加过滤深度，孔径达到微米 级，可截留粒径为几微米(μm)的微小颗粒，因此出水水质及出水稳 定性都优于粒料滤池及筛网过滤。
3.设计新颖，耐冲击负荷。滤盘垂直设计，过滤原理是错流过滤， 相当于是滤池及沉淀池的结合。颗粒大的污泥直接沉淀到斗形池底排 掉，不像普通滤池所有的悬浮物(SS)都必须经过滤料。因此纤维转盘 滤池更耐高悬浮物浓度和大颗粒悬浮物的冲击。
4.连续运行。单结纤维转盘滤池清洗时可连续过滤。而单台砂滤 池反冲洗时不能连续过滤。
5.反冲洗效率高。耗水量低。反冲洗耗水量约是砂滤池的1/2。
6.运行全自动化控制。过滤、反抽吸清洗等全由程序控制，并没 有多重保护，日常不需专人操作管理。
7.水头损失小。滤池内一般为0.3m。而砂滤池的水头损失一般 为2m。
8.运行费用低。运行费用小于0.002元/吨水。
9.装机功率低，设备简单紧凑，附属设备少。闲置率低。纤维转 盘滤池的装机功率约是砂滤池的1/10～1/15，用于已建污水处理厂出 水的升级改造无需变压器扩容。
10.占地面积小，过滤效率高。过滤转盘垂直设计，两侧都参与 过滤，使很小的占地面积就可有很大的过滤面积。
11.系统功能恢复见快。滤前处理系统的事故对滤池的影响较小， 并且恢复较快。出现事故污染只是滤盘外侧，而对滤盘内侧没有影响。 并且滤池内的污泥可以通过排泥管迅速清除。
12.设计和施工周期短。纤维转盘滤池整体模块化，设计和施工 方便并快捷;而且扩建容易。而砂滤池有大量的设计工作和工程量， 施工周期长。
13.具有室外防冻设计。为了适室外安装的防冻问题，纤维转盘 滤池可以把反抽吸水泵置于池内，既解决了防冻问题还解决了电动阀 门的易堵塞的问题。
14.反抽吸水泵防堵塞设计。为了解决反抽吸水泵的堵塞问题， 纤维转盘滤池设计选用干湿两用防堵塞污水泵。
15.过滤与沉淀一体化设计。幅流式沉淀过滤一体池可以有机的 把过滤与二沉池合为一体，省掉了原有滤池，使得占地更小，投资更 低。
