申请日2013.11.21
公开(公告)日2014.02.12
IPC分类号C02F3/30
摘要
本发明公开了一种四合一污水处理设备，属于环保设备;旨在提供一种结构紧凑、便于维修的污水处理设备。它包括固定在处理池中的内筒体;内筒体中有出水堰(27)，出水堰中有中心筒(1)，中心筒与出水堰(27)间有斜管组件(2)，出水堰(27)下方有过水孔(4);内筒体(3)上有隔板(13)，隔板下方是环形隔板(22)，环形隔板内有回流管(12)以及与风管(24)连通的气室(16)，隔板(13)下方有提液管(18)，各提液管(18)中有气提管(15);环形隔板(22)上有流通管(19)，环形隔板与处理池(6)之间、以及隔板(13)的上方有曝气头(10)，内筒体(3)底部有排泥管(17)。
权利要求书

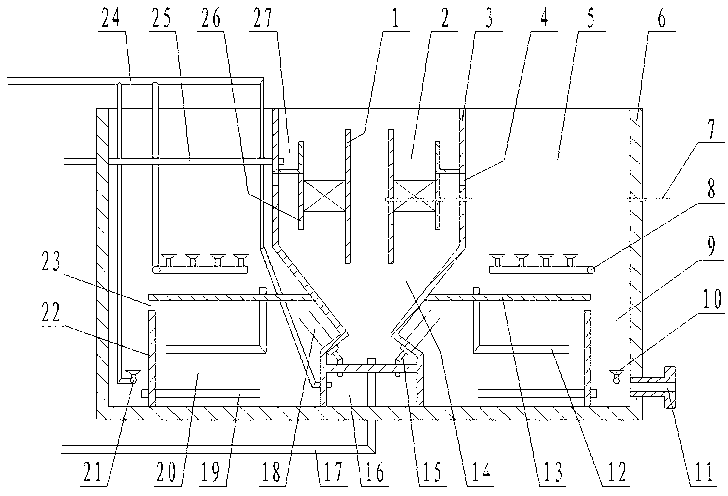

1. 一种四合一污水处理设备，包括固定在处理池中的内筒体;其特征在于：在漏斗状的内筒体(3)中有与出水管(25)连通的环状出水堰(27)，该出水堰的内环中有与进水管(7)连通的中心筒(1)，该中心筒与出水堰(27)之间有斜管组件(2)，出水堰(27)的下方有分布在内筒体(3)上的若干过水孔(4);内筒体(3)的外壁上固定有隔板(13)，该隔板的下方是固定在处理池(6)底部的环形隔板(22)，该环形隔板与隔板(13)之间有排气口(23)，该环形隔板内有若干穿过隔板(13)向上伸出的回流管(12);环形隔板(22)内有与风管(24)连通的气室(16)，隔板(13)的下方有固定在内筒体(3)底部将其内外连通的提液管(18)，各提液管(18)中有与气室(16)连通的气提管(15);环形隔板(22)上分布有若干将其内外连通的流通管(19);在环形隔板(22)与处理池(6)内壁之间、以及在隔板(13)的上方分布有若干曝气头(10)，内筒体(3)的底部有排泥管(17)。
2.根据权利要求1所述的四合一污水处理设备，其特征在于：在出水堰(27)的下方固定有环形挡水板(26)。
3.根据权利要求1或2所述的四合一污水处理设备，其特征在于：提液管(18)向上倾斜布置，流通管(19)靠近处理池(6)底部布置。
4.根据权利要求3所述的四合一污水处理设备，其特征在于：处理池(6)的底部有排空管(11)。
说明书
四合一污水处理设备
技术领域
本发明涉及一种环保设备，尤其涉及一种处理工业废水、生活污水的设备。
背景技术
目前，通常利用氧化沟、采用A2/O工艺来处理工业废水和生活污水;其中所涉及的厌氧处理、缺氧处理、好氧处理及沉淀处理等装置都是分别设置。不仅占地面积大、施工周期长，而且还需安装提升设备、曝气装置、混合液回流设备、污泥回流设备、推流设备、搅拌设备、刮泥设备等，建设投入大、能耗和故障率高、维修麻烦。
发明内容
为了克服现有技术中存在的缺陷，本发明旨在提供一种结构紧凑、投资小、能耗低、便于维修的四合一污水处理设备。
为了实现上述目的，本发明采用以下技术方案：它四合一污水处理设备，包括固定在处理池中的内筒体;在漏斗状的内筒体中有与出水管连通的环状出水堰，该出水堰的内环中有与进水管连通的中心筒，该中心筒与出水堰之间有斜管组件，出水堰的下方有分布在内筒体上的若干过水孔;内筒体的外壁上固定有隔板，该隔板的下方是固定在处理池底部的环形隔板，该环形隔板与隔板之间有排气口，该环形隔板内有若干穿过隔板向上伸出的回流管;环形隔板内有与风管连通的气室，隔板的下方有固定在内筒体底部将其内外连通的提液管，各提液管中有与气室连通的气提管;环形隔板上分布有若干将其内外连通的流通管;在环形隔板与处理池内壁之间、以及在隔板的上方分布有若干曝气头，内筒体的底部有排泥管。
在出水堰的下方固定有环形挡水板;提液管向上倾斜布置，流通管靠近处理池底部布置;处理池的底部有排空管。
与现有技术比较，本发明由于采用了上述技术方案，将厌氧处理、缺氧处理、好氧处理及沉淀处理等装置集成于一套设备中，有效地减少了占地面积、缩短了施工周期。另外，由于本发明充分利用了输入曝气空气的能量，在完成曝气的同时使气体上浮，从而使污水及污泥在各区间充分流动;实现了整套设备内无转动设备、无电源接入、无活动部件、无任何阀门。不仅彻底消除解决了维修和更换零部件麻烦，而且还省去了提升设备、混合液回流设备、污泥回流设备、推流设备、搅拌设备、刮泥设备等，降低了建设投入，具有结构紧凑、能耗小、故障率低、运行费用少等优点。
