申请日2013.11.21
公开(公告)日2014.03.26
IPC分类号B08B3/10; B08B3/02
摘要
本发明涉及通沟污泥处理领域，尤其是一种刮板式通沟污泥清洗装置，由刮板输送机、溢流堰板、水槽、砂砾填料和空气输送管道构成;所述刮板输送机上部设有污泥投料口、清洗水喷入口，污泥投料口位于清洗水喷入口的前端;水槽位于刮板输送机下部，水槽上部设有带筛孔的筛板;空气输送管道位于水槽下部;所述砂砾填料设于水槽内;所述溢流堰板位于水槽前端。本发明将通沟污泥投入刮板输送机，在水力及空气气浮作用下，完成通沟污泥的清洗，实现通沟污泥的减量化、稳定化、无害化。
权利要求书
1.一种刮板式通沟污泥清洗装置，其特征在于，由刮板输送机、溢流堰板、水槽、砂砾填料和空气输送管道构成;所述刮板输送机上部设有污泥投料口、清洗水喷入口，污泥投料口位于清洗水喷入口的前端;水槽位于刮板输送机下部，水槽上部设有带筛孔的的筛板;空气输送管道位于水槽下部;所述砂砾填料设于水槽内;所述溢流堰板位于水槽前端。
2.根据权利要求1所述的一种刮板式通沟污泥清洗装置，其特征在于，水槽中设置的砂砾填料是蜂窝状的砂砾填料。
3.根据权利要求1所述的一种刮板式通沟污泥清洗装置，其特征在于，空气输送管道与空气鼓风机连接。
4.根据权利要求1所述的一种刮板式通沟污泥清洗装置，其特征在于，所述溢流堰板位于水槽前端，溢流堰板要高于刮板输送机的链条。
说明书
一种刮板式通沟污泥清洗装置
技术领域
本发明涉及通沟污泥处理领域，尤其是一种刮板式通沟污泥清洗装置。
背景技术
通沟污泥是市政污水在输送过程中，部分悬浮物沉淀下来在排水管道系统内淤积，在对管道系统定期养护时清除的淤泥，主要由砂石、渣土、以及少量的有机物等组成。由于其中还积累了大量的生活垃圾、病原微生物等，如不进行妥善处置，不仅造成环境的二次污染，而且给人类健康带来极大的威胁。
目前，国内外通沟污泥处理的主要方式包括填埋、自然风干、加热烘干、机械脱水、以及用于混凝土和砂浆生产原料等方法。但以上处置方式存在诸多缺点：通沟污泥含水量高，填埋和自然风干处理效率低下，会占用大量土地，而且产生污水、臭气等二次污染;加热烘干会消耗大量能源;我国通沟污泥的组分复杂，生活垃圾和建筑垃圾掺杂在一起，因此也不适合机械脱水和直接再利用。因此，开发适合我国通沟污泥特点以及国情的通沟污泥处理方式势在必行。
发明内容
本发明的目的是提供一种简易的刮板式通沟污泥清洗装置，将通沟污泥中的沉砂和浮渣进行清洗，以实现通沟污泥减量化、稳定化、无害化。
本发明的技术方案是：一种刮板式通沟污泥清洗装置，由刮板输送机、溢流堰板、水槽、砂砾填料和空气输送管道构成;所述刮板输送机上部设有污泥投料口、清洗水喷入口，污泥投料口位于清洗水喷入口的前端;水槽位于刮板输送机下部，水槽上部设有带筛孔的的筛板;空气输送管道位于水槽下部;所述砂砾填料设于水槽内;所述溢流堰板位于水槽前端。
进一步的，上述水槽中设置的砂砾填料是蜂窝状的砂砾填料。
进一步的，空气输送管道与空气鼓风机连接。
进一步的，所述溢流堰板位于水槽前端，溢流堰板要高于刮板输送机的链条。
本发明所述的刮板输送机、溢流堰板、水槽、砂砾填料、空气输送管道均采用现有技术中的公知技术，有关上述公知技术方案，本领域的技术人员均已经了解，在此不再赘述。

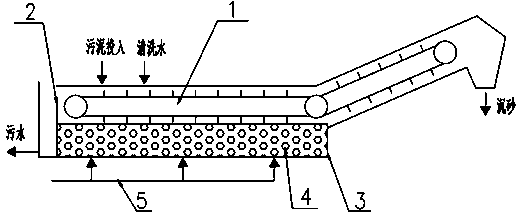

本发明的工作原理是：通沟污泥从污泥投料口卸入刮板输送机，污泥投料口后端设有清洗水喷入口，喷入的清洗水对刮板输送机上的污泥进行冲洗。水槽位于刮板输送机下部，水槽上部设有阻止大尺寸污泥颗粒进入水槽的筛板，筛板上设有能使空气进入刮板输送机的筛孔;水槽下部设置的空气输送管道，鼓风机将空气通过空气管道送入水槽中，水槽内设有窝蜂状砂砾填料，空气经蜂窝状砂砾填料形成高度分散的微小气泡，气泡在上逸的过程中粘附悬浮颗粒，对颗粒有气浮作用;同时，气泡上逸过程中带动清洗水上下滚动，对污泥进行揉搓，促进污泥的清洗。通过水力及气泡气浮作用下将通沟污泥进行清洗，轻质浮渣和沉砂经刮板输送机输出。腐败的有机物溶于污水，由位于水槽前端的溢流堰板溢流口进入污水管网。
