申请日2013.02.19
公开(公告)日2013.06.05
IPC分类号B01D33/50; B01D33/11
摘要
本发明公开了一种污水三级处理的微过滤设备，包括入水口、入水缓冲箱，与入水缓冲箱连接的过滤转筒，所述过滤转筒包括一个圆筒形的过滤转筒架体，在所述圆筒形的过滤转筒架体的两端和中间分别安装有第一转筒连接盘、第二转筒连接盘和转筒中连件，在所述圆筒形的过滤转筒架体外表面至少通过密封压紧件紧密连接一个三棱柱体形状的过滤单元体。本发明的微过滤设备相对过滤面积大;过滤器维修更换易实现标准化，通用化;过滤器入口流速可调节;传动寿命长。
权利要求书
1.一种污水三级处理的微过滤设备，包括入水口、与入水口连接 的过滤转筒，其特征在于，所述过滤转筒包括一个圆筒形的过 滤转筒架体，在所述圆筒形的过滤转筒架体的两端和中间分别 安装有第一转筒连接盘、第二转筒连接盘和转筒中连件，在所 述圆筒形的过滤转筒架体外表面至少通过密封压紧件紧密连接 一个三棱柱体形状的过滤单元体。
2.根据权利要求1所述的微过滤设备，其特征在于，所述三棱柱 体形状的过滤单元体分别连接在所述第一转筒连接盘和转筒中 连件之间，以及连接在所述转筒中连件和第二转筒连接盘之间。
3.根据权利要求1或2所述的微过滤设备，其特征在于，在所述 入水口和所述过滤转筒之间的入水缓冲箱中设有入水缓冲机 构，所述入水缓冲机构包括横梁、滑块板、缓冲挡板、丝杠、 固定块和支撑板，所述滑块板安装在入水缓冲箱两侧的壁板上， 所述支撑板架在所述横梁上，支撑所述缓冲挡板，在所述缓冲 挡板的一侧固定安装所述固定块，所述固定块与所述丝杠配合 连接。
4.根据权利要求3所述的微过滤设备，其特征在于，在所述丝杠 上还连接一个手动调节套筒。
5.根据权利要求1或2所述的微过滤设备，其特征在于，还包括 驱动所述过滤转筒的驱动装置，所述驱动装置采用行星齿轮传 动机构，所述行星齿轮传动机构包括第一行星轮、第二行星轮、 第三行星轮、中心轮和回转支承，所述中心轮位于第一行星轮、 第二行星轮、第三行星轮之间，并位于同一平面且相互啮合， 所述第一行星轮、第二行星轮、第三行星轮等距分布在中心轮 外侧，回转支承的内齿圈位于第一行星轮、第二行星轮、第三 行星轮和中心轮的外边并位于同一平面，且与第一行星轮、第 二行星轮、第三行星轮相互啮合，回转支承的外圈固定安装在 设备外壳上。
6.根据权利要求3所述的微过滤设备，其特征在于，还包括驱动 所述过滤转筒的驱动装置，所述驱动装置采用行星齿轮传动机 构，所述行星齿轮传动机构包括第一行星轮、第二行星轮、第 三行星轮、中心轮和回转支承，所述中心轮位于第一行星轮、 第二行星轮、第三行星轮之间，并位于同一平面且相互啮合， 所述第一行星轮、第二行星轮、第三行星轮等距分布在中心轮 外侧，回转支承内齿圈位于第一行星轮、第二行星轮、第三行 星轮和中心轮的外边并位于同一平面，且与第一行星轮、第二 行星轮、第三行星轮相互啮合，所述回转支承外圈固定安装在 外壳上。
7.根据权利要求1或2所述的微过滤设备，其特征在于，在所述 过滤转筒的上方还安装有喷吹反洗系统，在所述喷吹反洗系统 下方对应位置设置有反洗污水槽，所述反洗污水槽底部采用多 个立体漏斗式结构。
8.根据权利要求3所述的微过滤设备，其特征在于，在所述过滤 转筒的上方还安装有喷吹反洗系统，在所述喷吹反洗系统下方 对应位置设置有反洗污水槽，所述反洗污水槽底部采用多个立 体漏斗式结构。
9.根据权利要求5所述的微过滤设备，其特征在于，在所述过滤 转筒的上方还安装有喷吹反洗系统，在所述喷吹反洗系统下方 对应位置设置有反洗污水槽，所述反洗污水槽底部采用多个立 体漏斗式结构。
10.根据权利要求6所述的微过滤设备，其特征在于，在所述过滤 转筒的上方还安装有喷吹反洗系统，在所述喷吹反洗系统下方 对应位置设置有反洗污水槽，所述反洗污水槽底部采用多个立 体漏斗式结构。
说明书
污水三级处理的微过滤设备
技术领域
本发明涉及过滤设备领域，尤其涉及一种污水三级处理的微过滤 设备。
背景技术
目前，公知的污水三级处理微过滤器主要有转盘过滤器，转鼓过 滤器两种，转盘形过滤器应用较多，过滤面积相对较大，但结构复杂， 设备纵向冲击较大，设备阻力大，水头损失很大，过滤速度大大降低， 从而使污水处理量相对过滤面积较小。转鼓过滤器结构相对简单，设 备阻力小，水头损失较小，过滤速度较大，但单位空间的过滤面积较 小，单位空间的处理量相对较小，应用在水处理工艺流程中影响整体 处理量。另外，普通过滤器采用带传动或链轮传动，寿命短，带传动 易打滑，链轮传动容易脱节，运行不平稳，机械振动大，传动效率低。 而且普通过滤器入口流速不可调节，如果上游工艺来水流速大，则对 设备的冲击大，损伤大，同时过滤效果也要受到影响。除了以上几点， 转盘和转鼓式过滤器维修更换很难标准化，通用化程度低，更换，安 装复杂，耗时耗力。
发明内容
本发明所要解决的技术问题是：提供一种污水三级处理的微过滤 设备，解决现有技术中相对过滤面积较小的问题。解决现有技术中过 滤器维修更换很难标准化，通用化程度低的问题。解决现有技术中过 滤器入口流速不可调节的问题。解决现有技术中采用带传动或链轮传 动，寿命短的问题。

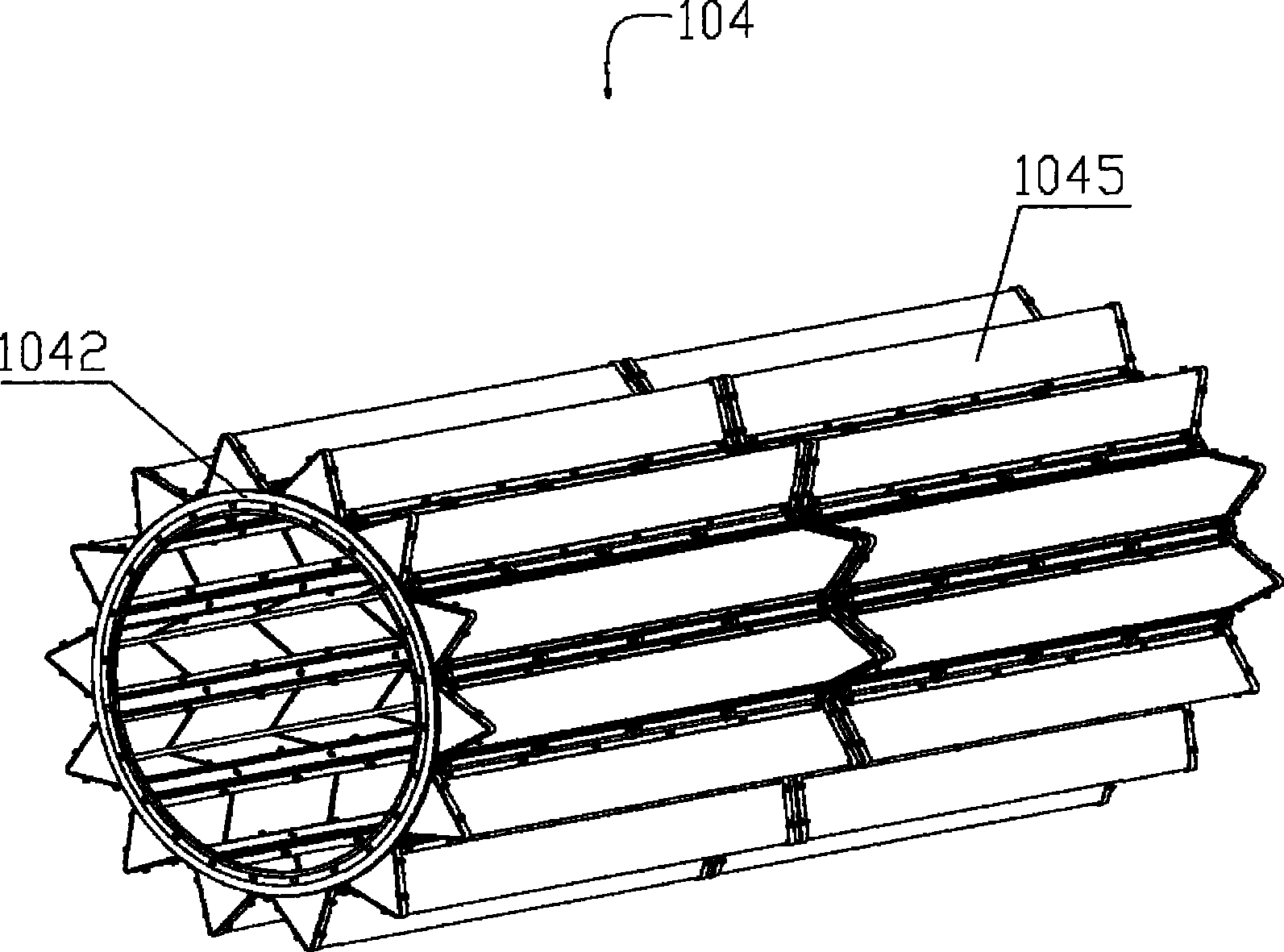

解决上述技术问题，本发明提供一种污水三级处理的微过滤设 备，包括入水口、与入水口连接的过滤转筒，所述过滤转筒包括一个 圆筒形的过滤转筒架体，在所述圆筒形的过滤转筒架体的两端和中间 分别安装有第一转筒连接盘、第二转筒连接盘和转筒中连件，在所述 圆筒形的过滤转筒架体外表面至少通过密封压紧件紧密连接一个三 棱柱体形状的过滤单元体。
作为一种举例，所述三棱柱体形状的过滤单元体分别连接在所述 第一转筒连接盘和转筒中连件之间，以及连接在所述转筒中连件和第 二转筒连接盘之间。
作为一种举例，在所述入水口和所述过滤转筒之间还设有设计有 入水缓冲机构的入水缓冲箱，所述入水缓冲机构包括横梁、滑块板、 缓冲挡板、丝杠、固定块和支撑板，所述滑块板安装在入水口两侧的 壁板上，所述支撑板架在所述横梁上，支撑所述缓冲挡板，在所述缓 冲挡板的一侧固定安装所述固定块，所述固定块与所述丝杠配合连 接。
作为一种举例，在所述丝杠上还连接一个手动调节套筒。
作为一种举例，还包括驱动所述过滤转筒的驱动装置，所述驱动 装置采用密封的行星齿轮传动机构，所述行星齿轮传动机构包括第一 行星轮、第二行星轮、第三行星轮、中心轮和回转支承，所述中心轮 位于第一行星轮、第二行星轮、第三行星轮之间，并位于同一平面且 与三个行星轮均啮合，所述第一行星轮、第二行星轮、第三行星轮等 距分布在中心轮外侧，所述回转支承的内齿圈位于第一行星轮、第二 行星轮、第三行星轮和中心轮的外边并位于同一平面，且与第一行星 轮、第二行星轮、第三行星轮相互啮合，所述回转支承的内齿圈通过 第二转筒连接盘与过滤转筒联接起来，而回转支承的外圈则固定安装 在设备的外壳上。
作为一种举例，在所述过滤转筒的上方还安装有喷吹反洗系统， 在所述喷吹反洗系统下方对应位置设置有反洗污水槽，所述反洗污水 槽底部采用多个立体漏斗式的结构。
本发明通过采用三棱柱体形状的过滤单元体，使得过滤转筒的截 面为多角星形，多角星形的过滤表面设计，单位空间的过滤面积比转 鼓过滤器过滤面积更大，转筒形的结构使设备阻力相比转盘过滤器减 小很多，单位过滤面积处理量更大。解决了现有技术中相对过滤面积 较小的问题。
本发明的装置，当滤布出现问题时，不需要整体更换滤布，只需 单个更换三棱柱体形状的过滤单元体，更换检修方便，省去了整体更 换维修的不便，特殊的过滤单元体的设计更易实现标准化和通用化。 解决了现有技术中过滤器维修更换很难标准化，通用化程度低的问 题。
本发明通过在入水口设置入水缓冲机构，有效调节入口进水流 速，保证过滤质量，减小水流对设备的冲击。解决了现有技术中过滤 器入口流速不可调节的问题。
本发明通过采用行星齿轮传动机构作为驱动装置，传动更平稳， 寿命更长，传动效率更高。解决了现有技术中采用带传动或链轮传动， 寿命短的问题。
本发明还在反洗污水槽底采用多个立体漏斗式的结构，使清洗后 落入槽中的污垢不易沉降，更容易流入排水管路，不发生堆积。
