申请日2013.02.20
公开(公告)日2013.07.24
IPC分类号H02J7/00; C02F1/24
摘要
本实用新型公开一种太阳能光伏电源污水处理装置，包括太阳能光伏电池方阵、自动控制器、蓄电池、逆变器、曝气机，其特征在于太阳能光伏电池方阵的一端通过导线与自动控制器连接，自动控制器通过导线与蓄电池连接，自动控制器通过导线与逆变器连接，逆变器通过导线与曝气机连接。本实用新型装置不需要常规电源，结构简单、使用方便，不受地域限制，无污染，只要有阳光的地方都可使用。该装置成本低，一次性投入，其主要部件太阳能光伏电池方阵可以使用20-25年，而该污水处理装置使用7-8年即可收回成本。
权利要求书

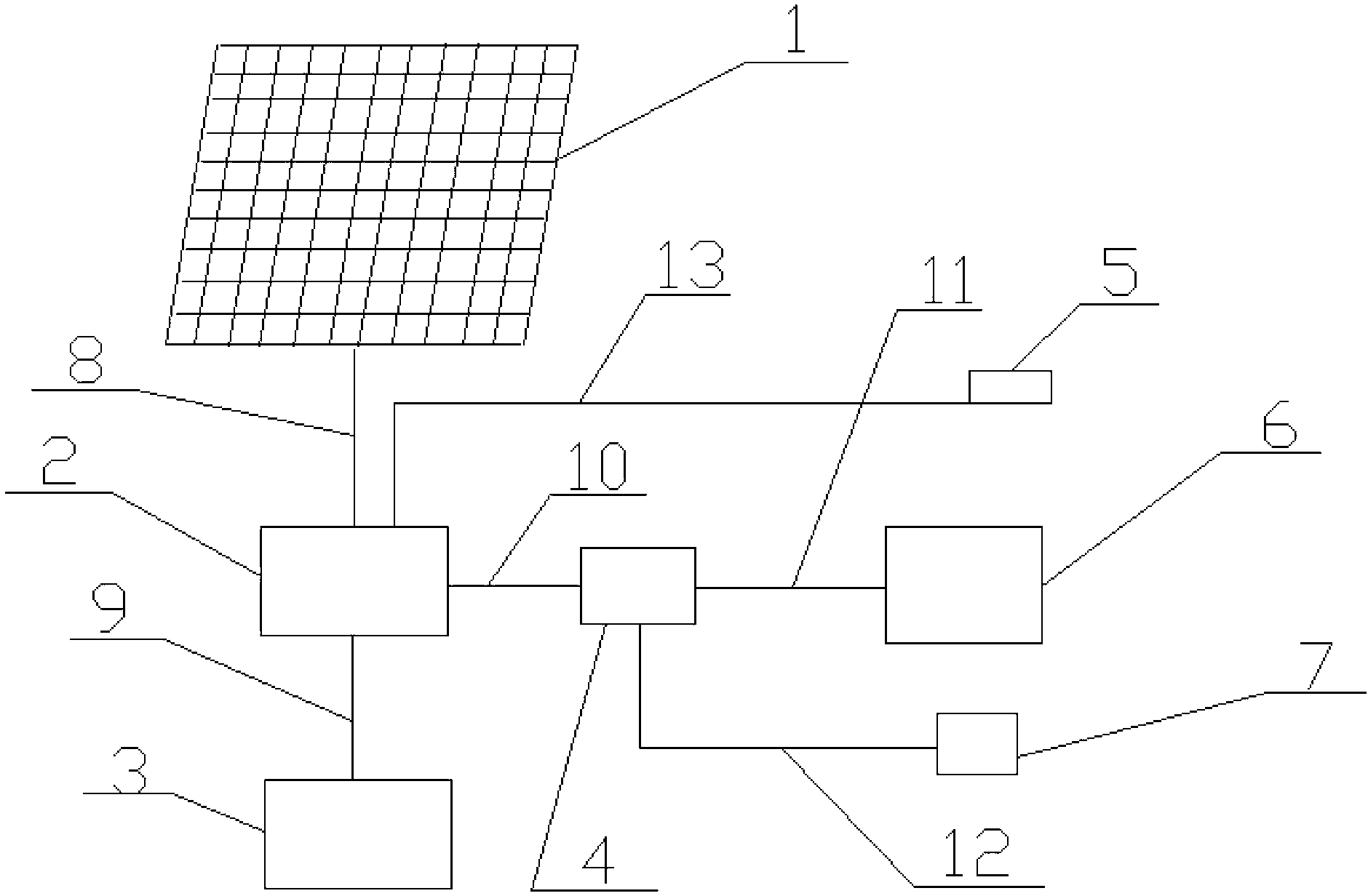

1.一种太阳能光伏电源污水处理装置，包括太阳能光伏电池方阵(1)、自 动控制器(2)、蓄电池(3)、逆变器(4)、曝气机(6)，其特征在于太阳 能光伏电池方阵(1)的一端通过导线(8)与自动控制器(2)连接，自动控 制器(2)通过导线(9)与蓄电池(3)连接，自动控制器(2)通过导线(10) 与逆变器(4)连接，逆变器(4)通过导线(11)与曝气机(6)连接。
2.根据权利要求1所述的太阳能光伏电源污水处理装置，其特征在于还包 括与自动控制器(2)相连的温度传感器(5)，所述温度传感器(5)通过导 线(13)与自动控制器(2)连接。
3.根据权利要求1所述的太阳能光伏电源污水处理装置，其特征在于还包 括与逆变器(4)相连的电加热器(7)，所述逆变器(4)与电加热器(7)通 过导线(12)连接。
4.根据权利要求3所述的太阳能光伏电源污水处理装置，其特征在于所述 电加热器(7)与逆变器(4)、自动控制器(2)串联连接。
5.根据权利要求1或2所述的太阳能光伏电源污水处理装置，其特征在于 自动控制器(2)上设有工作时间控制开关。
6.根据权利要求4所述的太阳能光伏电源污水处理装置，其特征在于所述 导线(12)为电热导线。
7.根据权利要求6所述的太阳能光伏电源污水处理装置，其特征在于所述 电热导线的裸露表面包有聚四氟乙烯塑料。
说明书
一种太阳能光伏电源污水处理装置
技术领域
本实用新型涉及一种太阳能光伏电源在污水生化处理中应用装置，具 体地说是一种太阳能光伏电源污水处理装置。
背景技术
污水处理是指为使污水达到排水某一水体或再次使用的水质要求，并 对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能 源、石化、环保、城市景观、医疗、餐饮等各个领域。污水处理的主 要设备有离心机、污泥脱水机、曝气机、微滤机、气浮机等。其中， 曝气机是通过散气叶轮，将“微气泡”直接注入未经处理的污水中， 在混凝剂和絮凝剂的共同作用下，悬浮物发生物理絮凝和化学絮凝， 从而形成大的悬浮物絮团，在气泡群的浮升作用下“絮团”浮上液面 形成浮渣，利用刮渣机从水中分离，不需要清理喷嘴，不会发生阻塞 现象。该设备整体性好，安装方便，节省运行费用与占地面。
在污水生化处理过程中，除了有曝气机外，还配有污泥回流泵、排污 器等电力设备，其动力来源一般都是利用常规电源，由于污水处理需 要24小时连续工作，耗电量很大。一般日处理量100-200吨的中小型污 水处理装置，其曝气机等用电设备功率主要在2-3kw左右，月耗电近2 000度甚至上万度。此外，这种中小型污水处理装置在小城镇和乡村安 装使用居多。由于村落比较分散，每安装一座污水处理装置都必须安 装电线杆，接电源线，不仅成本高，安装使用也不方便，还有些地方 甚至没有电源，给农村扩大污水处理带来一定的困难。
实用新型内容
本实用新型的目的在于针对现有技术存在的不足，提供一种太阳能光 伏电源污水处理装置。
本实用新型的目的可以通过以下技术方案实现：
一种太阳能光伏电源污水处理装置，包括太阳能光伏电池方阵、自动 控制器、蓄电池、逆变器、曝气机，其特征在于太阳能光伏电池方阵 的一端通过导线与自动控制器连接，自动控制器通过导线与蓄电池连 接，自动控制器通过导线与逆变器连接，逆变器通过导线与曝气机连 接。
还包括与自动控制器相连的温度传感器，所述温度传感器通过导线与 自动控制器连接。
还包括与逆变器相连的电加热器，所述逆变器与电加热器通过导线连 接。
所述电加热器与逆变器、自动控制器串联连接。
自动控制器上设有工作时间控制开关。
所述导线为电热导线。
所述电热导线的裸露表面包有聚四氟乙烯塑料。
