申请日2013.02.21
公开(公告)日2014.08.27
IPC分类号G05B19/418
摘要
一种全时段企业污水产生与处理的监测方法及系统，系统包括企业生产监测系统、污水处理监测系统、远程无线处理终端和服务管理平台;企业生产监测系统和污水处理监测系统通过信号线直联于远程无线处理终端，远程无线处理终端利用无线通信与服务管理平台双向联系;企业生产监测系统和污水处理监测系统将实时监测的数据上报给远程无线处理终端，远程无线处理终端统计分析实时监测的数据，定时自动的上报给服务管理平台，同时服务管理平台也可主动调用远程无线处理终端的实时数据。本发明采用不间断的监测统计方法，因此可以很好的防止企业偷排污水，为环境管理部门管理水平的提高提供很好的技术方案。
权利要求书
1.一种全时段企业污水产生与处理的监测方法，其特征在于：系统包括企业生产监测系统、污水处理监测系统、远程无线处理终端和服务管理平台;企业生产监测系统和污水处理监测系统通过信号线直联于远程无线处理终端，远程无线处理终端利用无线通信与服务管理平台双向联系;企业生产监测系统和污水处理监测系统将实时监测的数据上报给远程无线处理终端，远程无线处理终端统计分析实时监测的数据，定时自动的上报给服务管理平台，同时服务管理平台也可主动调用远程无线处理终端的实时数据。
2. 根据权利要求1所述的全时段企业污水产生与处理的监测方法，其特征在于：所述的企业生产监测系统由串行通讯模块、AD模块、系统管理模块和传感器组成，实时监测企业主要的生产设备运转状态，具体是通过安装在生产设备上的传感器采集设备运转信息，系统通过AD转换和初步分析，将实时获取设备的运转状态上报远程无线处理终端。
3.根据权利要求1所述的全时段企业污水产生与处理的监测方法，其特征在于：所述的污水处理监测系统由串行通讯模块、AD模块、系统管理模块和传感器组成，实时监测企业主要的污水处理设备运转状态，具体是通过安装在污水处理设备上的传感器采集设备运转信息，系统通过AD转换和初步分析，将实时获取设备的运转状态上报远程无线处理终端。
4.根据权利要求1所述的全时段企业污水产生与处理的监测方法，其特征在于：所述的远程无线处理终端，由串行通讯模块、数据统计分析模块、系统管理模块、无线通信模块和电源管理模块组成;接收企业生产监测系统和企业污水处理监测系统的上报数据，自主管理企业端监测系统，数据统计和分析处理，和服务管理平台进行无线通讯，实现数据的定时上报。
5.根据权利要求1所述的全时段企业污水产生与处理的监测方法，其特征在于：所述的服务管理平台，由数据库系统、统计分析模块、无线通信模块、异常情况处理模块和操作平台组成;接收远程无线处理终端上报的数据，控制远程无线处理终端和异常情况处理。
说明书
一种全时段企业污水产生与处理的监测系统及方法
技术领域
本发明涉及环保监测技术领域，具体涉及一种全时段排污企业污水产生与处理的监测系统及方法，特别适用于环保管理部门对排污企业的监测和管理。
背景技术
随着经济的发展，环境问题已经成为中国面临的一个重要问题。已经开始严重制约经济的发展，随着现代化进程的加快，污水排放量也不断增加，然而由于过去“重建设，轻环保”的旧观念，缺乏必要的污水收集系统和污水处理设施，污水无序乱流，不仅直接污染了小自身生态环境，而且造成了河湖水体的严重污染，已成为区域性水环境的重要污染源。对饮用水安全和居民生存环境构成严重威胁，制约了经济发展及城镇可持续发展。大量工业废水也造成了处理废水的人力资源的增加，污水处理监测管理系统能够减少管理部门的人力资源，在总控室通过控制 PC 机实现对污水处理系统的实时监控和设备检测和各种设备的控制和报表生成。对于提高企业的污水处理效率，对于促进经济、环境与社会的可持续发展战略有着重要的意义。
我国污水处理自动化控制起步较晚，监测管理系统更加落后，现代技术利用较少。进入 20 世纪 90 年代以后，污水处理厂才开始引入自动控制系统，但多是直接引进国外成套自控设备，国产自动监测管理系统在企业污水处理应用很少。早在 70 年代，我国的水行业就开始应用自动化技术，到 90年代，自动化、信息化在水行业受到了普遍重视。近 20 年来，我国水行业在自动化技术和信息化技术应用方面得到了长足的发展，创造了良好的经济效益和社会效益。
自动化技术与信息技术已经广泛地应用于水行业中。尤其是自动化技术，应用于闸门泵站的自动化改造、水厂和污水厂的 SCADA 系统、城市供水调度系统。随着无线通信技术，互联网技术和视频技术等不断发展和普及，已基本实现了水行业的“可视化”[3]。但是，与国际水平相比，我国的自动化和信息化技术还相对滞后，整体上还处在国外 80-90 年代的水平。主要体现在发展的不平衡和应用水平方面。以智能决策为目标的信息化技术则相对迟缓，“信息孤岛”现象依然严重，自动化技术和信息化技术缺乏融合，大量的过程数据都静静地“躺”在现场，而没有发挥其应有的作用。节能减排作为当前水行业发展的重要任务之一，其工作的进展备受瞩目。而自动化与信息化技术作为水行业发展中的后助力量，保障着节能减排工作的有续进行。
因此，基于现场设备自动化功能的全厂综合自动化的主要目标重点不仅仅是保证生产处理质量，而更现实的是减轻劳动强度、方便生产管理、提高设施设备的利用率、节能降耗、减员增效。一些发达国家的城市污水处理厂无不例外均配置了自动化技术水平愈来愈高的全厂综合自动化控制、监测和管理系统，其显著效果就是其运营人员数量的大幅度减少，节省成本。据了解，污水处理厂建设自控系统，成本一般占设备的 10%，包括控制仪表、流量计这些等等都在内。原来污水处理厂的管理控制是粗的控制，有了自控系统之后能够做到精确控制，避免很多失误，实现精细化管理。
由于现代污水产生厂家规模越来越大，所以自动化程度要求越来越高。污水处理自动化监测管理系统应具有全自动逻辑控制、在线工艺状态显示及参数记录、运行故障诊断记录、生产报表显示记录等功能。系统能长周期安全无故障运行，具有高可靠性。在新的形势下，污水监测管理对于自动化产品提出了更高的要求。良好的质量控制，使产品能够高效稳定的运行，为保证企业产生的污水得到有效的处理，能够更好的提高环保部门的管理水平。
发明内容
本发明所要解决的技术问题是：针对上述背景技术存在的问题，提供一种全时段企业污水产生与处理的监测系统及方法，有效解决污水产生企业生产及污水处理的监测管理问题。
本发明采用的技术方案是：
一种全时段企业污水产生与处理的监测方法，系统包括企业生产监测系统、污水处理监测系统、远程无线处理终端和服务管理平台;企业生产监测系统和污水处理监测系统通过信号线直联于远程无线处理终端，远程无线处理终端利用无线通信与服务管理平台双向联系;企业生产监测系统和污水处理监测系统将实时监测的数据上报给远程无线处理终端，远程无线处理终端统计分析实时监测的数据，定时自动的上报给服务管理平台，同时服务管理平台也可主动调用远程无线处理终端的实时数据。
上述技术方案中，所述的企业生产监测系统由串行通讯模块、AD模块、系统管理模块和传感器组成，实时监测企业主要的生产设备运转状态，具体是通过安装在生产设备上的传感器采集设备运转信息，系统通过AD转换和初步分析，将实时获取设备的运转状态上报远程无线处理终端。
上述技术方案中，所述的污水处理监测系统由串行通讯模块、AD模块、系统管理模块和传感器组成，实时监测企业主要的污水处理设备运转状态，具体是通过安装在污水处理设备上的传感器采集设备运转信息，系统通过AD转换和初步分析，将实时获取设备的运转状态上报远程无线处理终端。
上述技术方案中，所述的远程无线处理终端，由串行通讯模块、数据统计分析模块、系统管理模块、无线通信模块和电源管理模块组成;接收企业生产监测系统和企业污水处理监测系统的上报数据，自主管理企业端监测系统，数据统计和分析处理，和服务管理平台进行无线通讯，实现数据的定时上报。
上述技术方案中，所述的服务管理平台，由数据库系统、统计分析模块、无线通信模块、异常情况处理模块和操作平台组成;接收远程无线处理终端上报的数据，控制远程无线处理终端和异常情况处理。
本发明技术效果如下：
本发明是一种全时段监测排污企业污水产生与处理的系统，现在企业的污水处理系统都是由第三方负责运营，而对企业污水处理费用是按企业污水产生量来收取的。如能较为精确的监测到企业的生产，就能精确的了解企业的污水产生量，为环境管理部门提供可靠的依据。排除了污水生产企业与污水处理企业联合偷排的可能性。

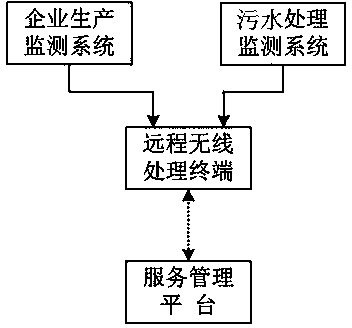

系统由企业生产监测系统、污水处理监测系统、远程无线处理终端和服务管理平台组成。企业生产监测系统和污水处理监测系统通过信号线直联于远程无线处理终端，远程无线处理终端利用无线通信与服务管理平台双向联系。企业生产监测系统和污水处理监测系统将实时监测的数据上报给远程无线处理终端，远程无线处理终端统计分析实时监测的数据，定时自动的上报给服务管理平台，同时服务管理平台也可主动调用远程无线处理终端的实时数据。本发明可全时段的监测排污企业的生产情况，从而可以精确的统计企业的污水产生数量;同时全时段的监测了企业污水设备运行情况。本发明采用不间断的监测统计方法，因此可以很好的防止企业偷排污水，为环境管理部门管理水平的提高提供很好的技术方案。
