申请日2013.02.22
公开(公告)日2013.08.14
IPC分类号C02F1/40
摘要
本实用新型涉及一种污水处理聚结分离器。所述的聚结分离器包括壳体、流程导管、聚结滤芯、油水分隔网、集油室、排油口、放空口、进水口、出水口、排污口、上盖，所述的聚结滤芯一端设置在滤芯压盘上，另一端设置在滤芯支架上，所述的进水口和排污口设置在壳体下部，所述的聚结分离器上部还设有观察窗和油位传感器，所述的观察窗和油位传感器中心轴在同一水平面上。本实用新型结构简单、聚结油滴效果好、使用寿命长，去除水中残余的油分(乳化油),聚结滤芯将水中微细油滴聚结成为大的油滴,并使之迅速上浮,汇集于聚结分离器的集油室中,处理后的水中油含量达到<5mg/L,可直接排放，集油室中收集的污油定期排放到油罐中，回收利用。
权利要求书
1.一种污水处理聚结分离器，其特征在于：所述的聚结分离器包括壳体、流程导管、聚结滤芯、油水分隔网、集油室、排油口、放空口、进水口、出水口、排污口、上盖，所述的聚结滤芯一端设置在滤芯压盘上，另一端设置在滤芯支架上，所述的进水口和排污口设置在壳体下部，所述的聚结分离器上部还设有观察窗和油位传感器，所述的观察窗和油位传感器中心轴在同一水平面上。
说明书
一种污水处理聚结分离器
技术领域
本实用新型涉及一种污水处理聚结分离器。
背景技术
目前市场上过滤器都比较单一，要么效果不好，要么经常更换滤芯，运营成本大，实际应用困难。
实用新型内容
本实用新型为了解决以上问题提供了一种结构简单、聚结油滴效果好、使用寿命长的污水处理聚结分离器。

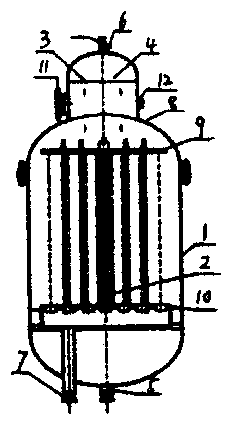

本实用新型的技术方案是：所述的聚结分离器包括壳体、流程导管、聚结滤芯、油水分隔网、集油室、排油口、放空口、进水口、出水口、排污口、上盖，所述的聚结滤芯一端设置在滤芯压盘上，另一端设置在滤芯支架上，所述的进水口和排污口设置在壳体下部，所述的聚结分离器上部还设有观察窗和油位传感器，所述的观察窗和油位传感器中心轴在同一水平面上。
本实用新型结构简单、聚结油滴效果好、使用寿命长，去除水中残余的油分(乳化油),聚结滤芯将水中微细油滴聚结成为大的油滴,并使之迅速上浮,汇集于聚结分离器的集油室中,处理后的水中油含量达到<5mg/L,可直接排放，集油室中收集的污油定期排放到油罐中，回收利用。
