申请日2013.11.21
公开(公告)日2014.04.16
IPC分类号G01F15/08
摘要
本实用新型涉及一种污水消泡装置，具体涉及一种污水处理站外排口泡沫清除装置，包括污水处理站末级水池和巴氏流量槽，巴氏流量槽前端设有缓冲装置，污水处理站末级水池通过缓冲装置与巴氏流量槽相通，还包括虹吸管和喷淋头，所述虹吸管一端插入污水处理站末级水池，虹吸管另一端垂直连接喷淋头，喷淋头设置在巴氏流量槽槽口及缓冲装置的结合处。本实用新型利用虹吸原理将污水处理站末级水池内的水引到喷淋头，然后由喷淋头喷洒至进入巴氏流量槽的外排水表面，可以分散地消除由于污水处理站末级水池的压差形成的外排水表面的泡沫，不仅节约大量成本，还可以避免消泡剂其造成的二次污染，适合在纺织、化工、制革、印染和造纸等行业推广应用。
权利要求书

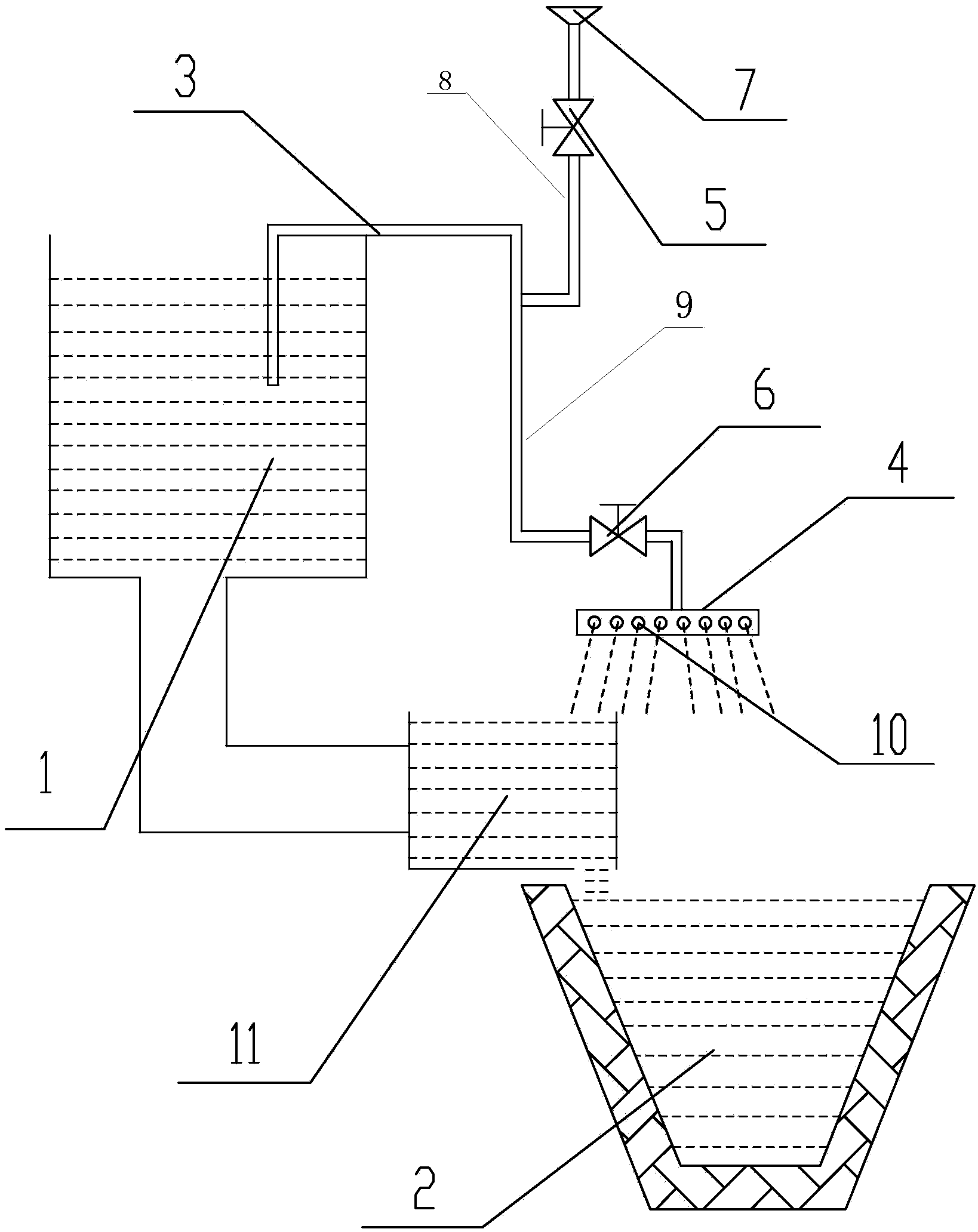

1.一种污水处理站外排口泡沫清除装置，包括污水处理站末级水池(1)和巴氏流量 槽(2)，巴氏流量槽(2)前端设有缓冲装置(11)，污水处理站末级水池(1)通过缓冲装 置(11)与巴氏流量槽(2)相通，其特征在于，还包括虹吸管(3)和喷淋头(4)，所述 虹吸管一端插入污水处理站末级水池(1)，虹吸管(3)另一端垂直连接喷淋头(4)，喷淋 头(4)设置在巴氏流量槽(2)槽口及缓冲装置(11)的结合处。
2.根据权利要求1所述的污水处理站外排口泡沫清除装置，其特征在于，所述虹吸管 (3)包括支管I(8)和支管II(9)，支管I(8)和支管II(9)上分别设有阀门I(5) 和阀门II(6)。
3.根据权利要求1所述的污水处理站外排口泡沫清除装置，其特征在于，所述缓冲装 置(11)为缓冲水池、缓冲水沟或缓冲水槽。
4.根据权利要求1、2或3所述的污水处理站外排口泡沫清除装置，其特征在于，所 述喷淋头(4)为两端封闭的圆柱筒体，喷淋头(4)底面及侧面上设有出水孔(10)。
说明书
污水处理站外排口泡沫清除装置
技术领域
本实用新型涉及一种污水消泡装置，具体涉及一种污水处理站外排口泡沫清除装置。
背景技术
现阶段，纺织、化工、印染、造纸以及制革行业，会产生大量的工业废水，废水经过污 水处理站处理，经污水处理站末级水池排入排水口时因为水池压差和流速的关系会产生大量 的泡沫，这些泡沫会严重影响在线监测排水流量的测量精度，一般企业会采取消泡剂进行泡 沫消除，但此类产品价格昂贵，且容易造成二次污染，造成环境危害。
实用新型内容
为克服上述技术中的不足，本实用新型的目的在于：提供一种污水处理站外排口泡沫清 除装置，能够及时清除泡沫，保证在线监测排水流量的测量精度。
本实用新型为解决其技术问题所采用的技术方案为：
所述污水处理站外排口泡沫清除装置，包括污水处理站末级水池和巴氏流量槽，巴氏流 量槽前端设有缓冲装置，污水处理站末级水池通过缓冲装置与巴氏流量槽相通，还包括虹吸 管和喷淋头，所述虹吸管一端插入污水处理站末级水池，虹吸管另一端垂直连接喷淋头，喷 淋头设置在巴氏流量槽槽口及缓冲装置的结合处。
其中，所述虹吸管包括支管I和支管II，支管I和支管II上分别设有阀门I和阀门II， 使用时，先打开阀门I，通过漏斗向支管I内灌水，待支管II内满水后，将阀门I关闭， 打开阀门II，污水处理站末级水池内的水在大气压强的作用下通过支管II和阀门II持续 进入喷淋头，喷洒污水处理站末级水池排水经过巴氏流量槽时形成的泡沫。
其中，所述缓冲装置为缓冲水池、缓冲水沟或缓冲水槽，污水处理站末级水池排水首 先经过缓冲装置到达巴氏流量槽，缓冲水池、缓冲水沟和缓冲水槽均可以很好的聚拢水流， 防止污水外流。
其中，所述喷淋头为两端封闭的圆柱筒体，喷淋头底面及侧面上设有出水孔，出水孔 从喷淋头底部向其两侧对称分布，所围成的弧度不大于180度，喷淋头中的水可以向巴氏 流量槽方向以及向巴氏流量槽前方缓冲装置的各个方向以扇形喷洒，覆盖整个巴氏流量槽 槽口及巴氏流量槽前的进水区域，有效消除进入巴氏流量槽的外排水表面的泡沫。
本实用新型利用虹吸管将污水处理站末级水池中的水引到喷淋头，然后由喷淋头喷洒至 进入巴氏流量槽的外排水表面，分散地消除由于污水处理站末级水池的压差形成的外排水表 面的泡沫，简单实用，避免使用消泡剂产生的二次污染。
与现有技术相比，本实用新型具有以下有益效果：
本实用新型结构简单、使用方便，利用虹吸原理将污水引到喷淋头，然后污水由喷淋头 喷洒至进入巴氏流量槽的污水表面，可以分散地消除由于污水处理站末级水池的压差形成的 外排水表面的泡沫，制造成本低，与价格昂贵的消泡剂相比，不仅节约大量成本，还可以避 免其造成的二次污染，适合在纺织、化工、印染、造纸和制革等行业推广应用。
