申请日2013.11.21
公开(公告)日2014.04.23
IPC分类号B60R15/00; C02F9/14
摘要

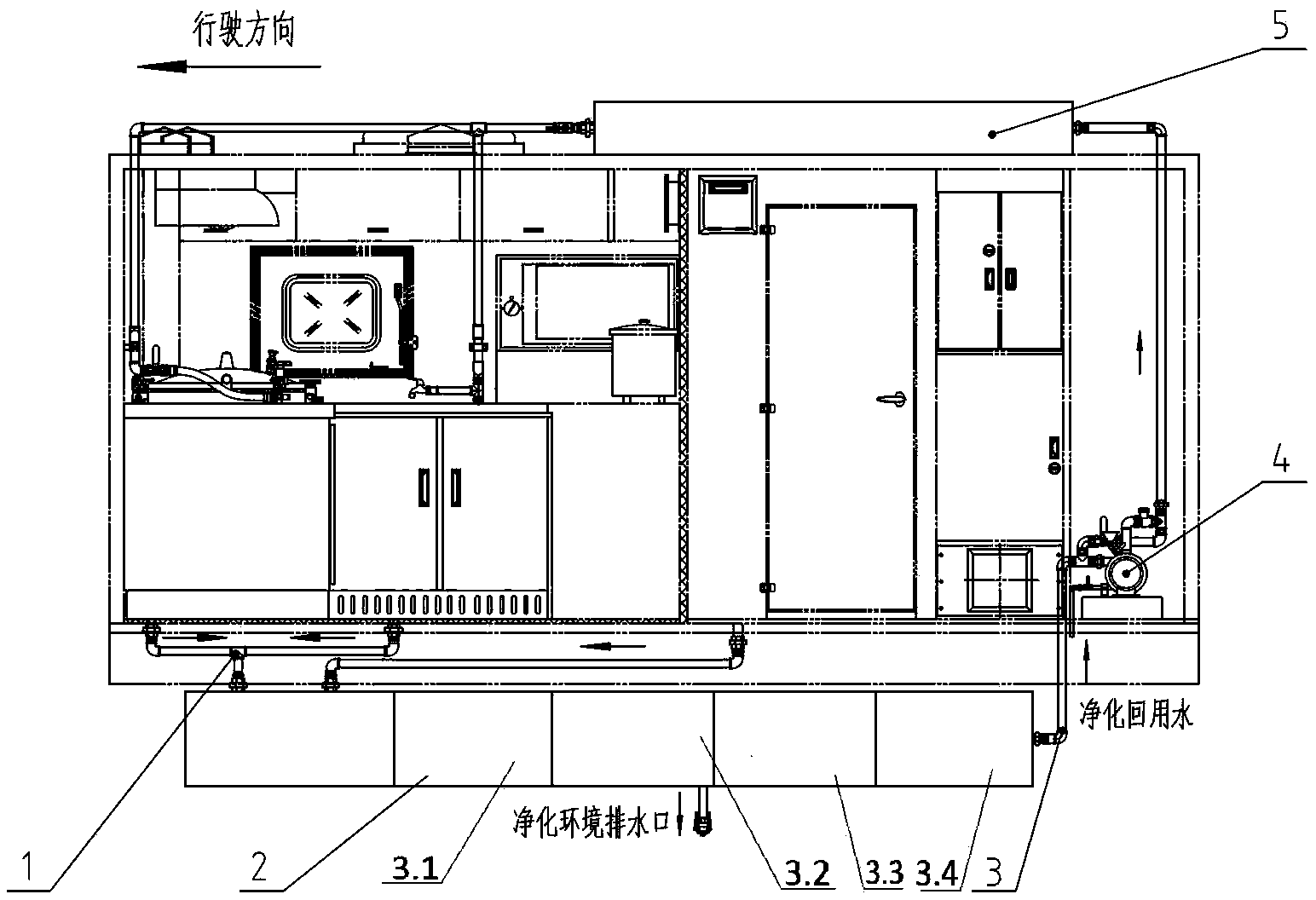

一种生活保障车废水净化装置，在车厢底部设置有废水管路(1)，该废水管路(1)与净化水箱(2)一端连接，净化水箱(2)的另一端连接有回用水管路(3);在净化水箱(2)内从废水管路(1)至回用水管路(3)依次设有生物分解层(3.1)、超滤层(3.2)、反渗透层(3.3)和消毒杀菌层(3.4);设有水泵(4)分别连接回用水管路(3)和使用水箱(5)。本实用新型在野外环境下，对炊事废水和淋浴废水，利用净化装置将废水进行净化处理，以达到二次利用，减少污染和能源消耗，提高炊事作业和淋浴保障能力。
权利要求书
1.一种生活保障车废水净化装置，包括固定在车厢顶部的使用水箱(5)及连接到车厢内的管路，其特征是：在车厢底部设置有废水管路(1)，该废水管路(1)与净化水箱(2)一端连接，净化水箱(2)的另一端连接有回用水管路(3);在净化水箱(2)内从废水管路(1)至回用水管路(3)依次设有生物分解层(3.1)、超滤层(3.2)、反渗透层(3.3)和消毒杀菌层(3.4);设有水泵(4)分别连接回用水管路(3)和使用水箱(5)。
说明书
一种生活保障车废水净化装置
技术领域
本发明属净化装置设备领域，具体涉及一种能利用净化装置对野外的生活废水进行净化处理，以达到二次利用，可提高野外生活保障装备的环境适应性要求。该装置可在固定场所使用，也可车载使用的生活保障装备。
背景技术
现有的野外保障装备只对江河湖泊水进行净化利用，但没有对自身装备的废水进行二次利用。随着人们的生活水平的提高和活动领域的扩大，如今水源匮乏和水的浪费已经制约社会发展和人们生活范围，已无法满足社会发展的需求。同时，如今野外后勤保障装备的水保障，已经造成人力、物力以及能源的巨大消耗，为改善这些问题，因此特设计此项发明。
发明内容
一种生活保障车废水净化装置，包括固定在车厢顶部的使用水箱及连接到车厢内的管路，本实用新型特征是：在车厢底部设置有废水管路，该废水管路与净化水箱一端连接，净化水箱的另一端连接有回用水管路;在净化水箱内从废水管路至回用水管路依次设有生物分解层、超滤层、反渗透层和消毒杀菌层;设有水泵分别连接回用水管路和使用水箱。
本实用新型的有益效果是，能利用净化装置对野外的生活废水进行净化处理，以达到二次利用，可提高野外生活保障装备的环境适应性要求。该装置可在固定场所使用，也可车载使用的生活保障装备。
