申请日2013.11.21
公开(公告)日2014.05.07
IPC分类号C02F9/14; C02F103/38; C02F11/12
摘要

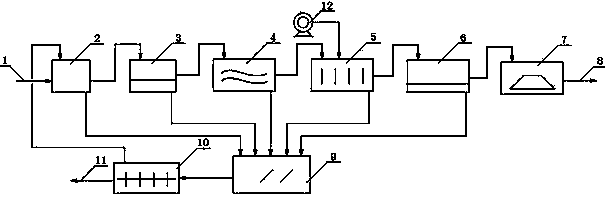

本实用新型公开了一种聚甲氧基二甲醚生产废水处理系统，包括隔油调节池、初级沉淀池、气浮池、SBR池、二级沉淀池、砂滤池、储渣池和压滤机，隔油调节池连接废水输入管道，隔油调节池通过管道顺次串联连接初级沉淀池、气浮池、SBR池、二级沉淀池及砂滤池连接排水管道，隔油调节池、初级沉淀池、气浮池、SBR池及二级沉淀池的底部均与储渣池相连通，储渣池的出口与压滤机的输入端连通，压滤机的废渣输出端连接排渣通道，压滤机的废水输出端管道连接隔油调节池。本实用新型设计合理、工艺流程简便，其不但能有效处理聚甲氧基二甲醚生产的废水，而且废水遗留的废渣也能得到良好的处理，实现了废水的资源化，对改善环境、提高企业竞争力具有重要意义。
权利要求书
1.聚甲氧基二甲醚生产废水处理系统，包括隔油调节池、初级沉淀池、气浮池、SBR池、二级沉淀池、砂滤池、储渣池和压滤机，其特征在于：所述隔油调节池的输入端连接废水输入管道，隔油调节池的输出端通过管道顺次串联连接初级沉淀池、气浮池、SBR池、二级沉淀池及砂滤池后与排水管道相连接，所述隔油调节池、初级沉淀池、气浮池、SBR池及二级沉淀池的底部均通过排渣通道与储渣池的入口相连通，储渣池的出口与压滤机的输入端相连通，压滤机的废渣输出端连接排渣通道，压滤机的废水输出端管道连接隔油调节池。
2.根据权利要求1所述的聚甲氧基二甲醚生产废水处理系统，其特征在于：所述压滤机为板框式压滤机。
3.根据权利要求1所述的聚甲氧基二甲醚生产废水处理系统，其特征在于：所述SBR池上连接有罗茨鼓风机。
说明书
聚甲氧基二甲醚生产废水处理系统
技术领域
本实用新型涉及一种废水处理系统，具体涉及一种聚甲氧基二甲醚生产废水处理系统。
背景技术
聚甲氧基二甲醚生产废水是一种典型的含有较难降解有机化合物的工业废水，目前，此类废水处理主要由物化和生化工艺组合而成，其中物化方法包括隔油、气浮、混凝等。经过预处理的废水中仍含有一些多环和杂环类化合物，难以实现达标排放。另外现有的废水处理系统对于废渣无法处理，严重污染环境。
发明内容
本实用新型的目的就是针对现有技术存在的缺陷，提供一种聚甲氧基二甲醚生产废水处理系统。
其技术方案是：聚甲氧基二甲醚生产废水处理系统，包括隔油调节池、初级沉淀池、气浮池、SBR池、二级沉淀池、砂滤池、储渣池和压滤机，所述隔油调节池的输入端连接废水输入管道，隔油调节池的输出端通过管道顺次串联连接初级沉淀池、气浮池、SBR池、二级沉淀池及砂滤池后与排水管道相连接，所述隔油调节池、初级沉淀池、气浮池、SBR池及二级沉淀池的底部均通过排渣通道与储渣池的入口相连通，储渣池的出口与压滤机的输入端相连通，压滤机的废渣输出端连接排渣通道，压滤机的废水输出端管道连接隔油调节池。
其中，所述压滤机为板框式压滤机。所述SBR池上连接有罗茨鼓风机。
本实用新型与现有技术相比较，具有以下优点：设计合理、工艺流程简便，其不但能有效处理聚甲氧基二甲醚生产的废水，而且废水遗留的废渣也能得到良好的处理，实现了废水的资源化，对改善环境、提高企业竞争力具有重要意义。
