申请日2013.02.21
公开(公告)日2013.08.14
IPC分类号C02F9/14
摘要
本实用新型公开了环保领域的一种民用船舶上生活污水处理装置，包括预处理柜、好氧/厌氧沉淀柜、生物反应池、沉淀过滤池、集水池和膜生物反应器电控装置，预处理柜上部设置有进水口与污水管相连，沉淀过滤池内安装有波纹沉淀板和过滤层，生物反应池采用MBR膜生物反应器，所述的MBR膜生物反应器包括微生物菌落和膜组件，生物反应池和好氧/厌氧沉淀柜底部有排污管，集水池底部有排水管道，其上串接有电磁消毒器和排水泵。本实用新型具有出水水质好、稳定性高、体积小、操作维护简单和处理成本费低等优点。
权利要求书
1.一种民用船舶生活污水处理装置，包括预处理柜、好氧/厌氧沉淀柜、生物反应池、沉淀过滤池、集水池和膜生物反应器电控装置，预处理柜上部设置有进水口与污水管相连，沉淀过滤池内安装有波纹沉淀板和过滤层，其特征在于：生物反应池采用MBR膜生物反应器，所述的MBR膜生物反应器包括微生物菌落和膜组件，所述好氧/厌氧沉淀柜与预处理柜相邻，并通过其隔板上的孔相连通，好氧/厌氧沉淀柜的出水口通过管道与生物反应池连通，生物反应池出水口通过管道与沉淀过滤池相连，经沉淀过滤池处理的水流入集水池，生物反应池和好氧/厌氧沉淀柜底部有排污管，集水池底部有排水管道，其上串接有电磁消毒器和排水泵。
2.根据权利要求1所述的船舶生活污水处理装置，其特征在于：好氧/厌氧沉淀柜与生物反应池间设有浓缩液回流管。
3.根据权利要求1所述的船舶生活污水处理装置，其特征在于：所述的预处理柜设置有过滤格栅。
4.根据权利要求1所述的船舶生活污水处理装置，其特征在于：所述的膜生物反应器电控装置由PLC控制进水泵、风机和抽吸泵。
说明书
民用船舶生活污水处理装置
技术领域
本实用新型涉及环保领域的生活污水处理装置，具体地说，是应用于船舶上的生活污水处理装置。
技术背景
随着人们环保意识的增强，对日常生活污水的处理已越来越引起人们的重视。目前生活污水的处理工艺大同小异，一般均经过隔栅、均化、水解酸化、接触氧化降解、二次沉淀、消毒处理后达标排放等过程。我国现行船用生活污水处理装置主要为生化处理型装置，该生化处理装置的工艺流程主要由曝气池、沉淀池和消毒池三部分构成，其工作原理是生活污水进入曝气室，通过空气中氧气发酵后，进入沉淀室沉降，活性污泥循环进行曝气室重新发酵，其余部分进入消毒室进行消毒处理，再排到船外，从工作原理中可以看出，这种船用生活污水处理装置的主要缺点是对冲击负荷适应能力差，由于微生物发酵，易引发污泥膨胀，而阻塞管道，装置的结构不大合理，致使污水处理效果不佳，装置使用了曝氧机或风机等曝气设备为生物好氧过程提供氧气，由于装置安装在船舶上其高度受到限制，并且由于曝氧机和风机的造价较高，故增大了船舶生活污水处理装置的制造成本。
实用新型内容
本实用新型发明的目的是克服现有技术的不足，提供一种结构更加合理的船舶生活污水处理装置，用于处理船舶上的生活污水，使之达到国家规定的生活污水排放标准。
本实用新型发明目的是通过以下技术方案实现的：

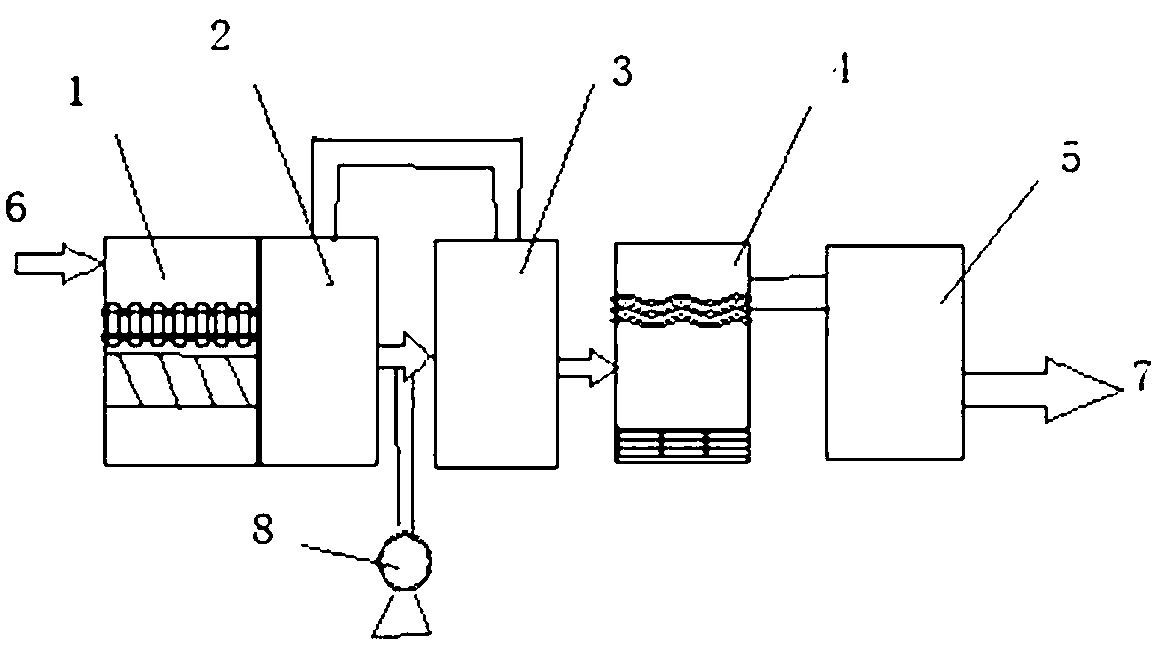

一种民用船舶生活污水处理装置，包括预处理柜、好氧/厌氧沉淀柜、生物反应池、沉淀过滤池和集水池和膜生物反应器电控装置，预处理柜上部设置有进水口与污水管相连，沉淀过滤池内安装有波纹沉淀板和过滤层，其特征在于：生物反应池采用MBR膜生物反应器，在膜生物反应器里进行有机污染物的降解和泥水的分离，所述的MBR膜生物反应器包括微生物菌落和膜组件，所述好氧/厌氧沉淀柜与预处理柜相邻，并通过其隔板上的孔相连通，好氧/厌氧沉淀柜的出水口通过管道与生物反应池连通，生物反应池出水口通过管道与沉淀过滤池相连，经沉淀过滤池处理的水流入集水池，生物反应池和好氧/厌氧沉淀柜底部有排污管，集水池底部有排水管道，其上串接有电磁消毒器和排水泵，好氧/厌氧沉淀柜与生物反应池间设有浓缩液回流管，所述的预处理柜设置有过滤格栅，因污水中经常含有大量杂物，为了保证膜生物反应器的正常运行，必须将各种纤维、渣物、废纸等杂物拦截在系统之外，因此在膜生物反应器前设置过滤格栅，所述的膜生物反应器电控装置由PLC控制进水泵、风机和抽吸泵，进水泵在PLC控制下，根据各反应池水位情况，自动运行。抽吸泵运行按预设时间周期间歇控制，当膜生物反应器反应池低水位时，抽吸泵自动停止，以保护膜组器。
本实用新型与现有技术相比具有以下有益效果：
1.出水水质好和稳定性高;
2.体积小操作维护简单;
3.处理成本费低。
