申请日2013.04.25
公开(公告)日2013.07.03
IPC分类号C02F9/14
摘要

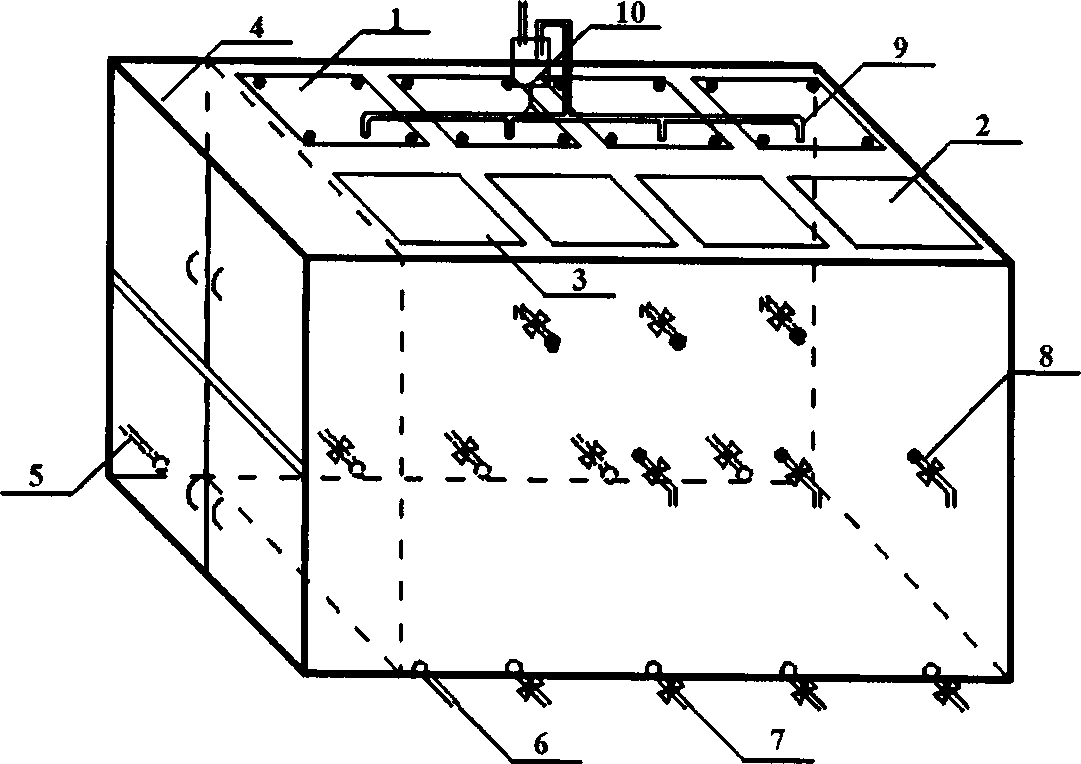

本发明涉及一种一体式缺氧-好氧折流板反应器水处理装置，包括多级缺氧池(1)、多级好氧池(2)、沉淀池(3)、水封(10)和控制间(4);多级缺氧池(1)、多级好氧池(2)和沉淀池(3)通过多组折流板(11)顺次连接;各池体均采用下进水上出水形式，每组折流板为双层板，包括上流板(26)和下流板(27);上流板(26)顶部过水，下流板(27)底部过水;沿水流方向，上流板(26)过水高度逐步降低;沉淀池中澄清液部分由内回流泵(20)泵至第一级缺氧池(1)，沉淀池(3)底部的水和污泥由污泥回流泵(16)泵至第一级好氧池(2)。该装置具有一体化程度高、结构紧凑、操作简便、运行稳定、脱氮效果好等优点。
权利要求书
1.一体式缺氧-好氧折流板反应器水处理设备，包括多级缺氧池(1)、多级好氧池(2)、 沉淀池(3)、水封(10)、控制间(4);多级缺氧池(1)、多级好氧池(2)和沉淀池(3)通过 多组折流板(11)顺次连接;各池体均采用下进水上出水形式，每组折流板为双层板，包括上流板 (26)和下流板(27);上流板(26)顶部过水，下流板(27)底部过水;沿水流方向，上流板(26) 过水高度逐步降低，以保证装置内废水依靠重力沿缺氧池(1)、好氧池(2)和沉淀池(3)间流动; 各级缺氧池的顶部通过集气管连通到水封(10);各级好氧池(2)底部设置有通过管路与气泵(15) 连接的曝气盘(14);沉淀池中澄清液部分由内回流泵(20)泵至第一级缺氧池(1)，沉淀池(3) 底部的水和污泥由污泥回流泵(16)泵至第一级好氧池(2)。
2.根据权利要求1所述的一体式缺氧-好氧折流板反应器水处理设备，其特征在于，缺氧池 (1)中垂直安装有软性填料(12)软性填料为球状的聚氨酯，填料直径150～250mm，装填密度为 40～110支/m2;好氧池(2)中垂直安装弹性立体填料(13)，弹性立体填料为呈放射状的聚氯乙烯， 填料直径120～200mm，装填密度为50～120支/m2。
3.根据权利要求1所述的一体式缺氧-好氧折流板反应器水处理设备，其特征在于，下流板 (27)与池体底部的导流板(28)间夹角为100～140°;在两个相邻的折流板(11)夹层中部设有取 样口(8)，每个池体的底部均设有排泥口(7)。
4.根据权利要求1所述的一体式缺氧-好氧折流板反应器水处理设备，其特征在于，多级缺 氧池为4级，多级好氧池为3级，整个装置分成并列的两排，一排为多级缺氧池，第二排多级好氧 池和沉淀池，外观为集装箱形式，进水、曝气及回流的控制均在控制间(4)进行。
说明书
一体式缺氧-好氧折流板反应器水处理设备
技术领域
本发明属于废水处理领域，尤其是小规模分散式废水处理装置领域，具体地说是涉及一种一体式 缺氧-好氧折流板反应器水处理装置。
背景技术
近年来，随着工农业的快速发展，我国水环境遭受到严重的破坏。2011年中国环境状况公报指 出，全国地表水总体呈现轻度污染，湖泊(水库)富营养化问题突出。长江、黄河、珠江、松花江、 淮河、海河、辽河、浙闽片河流、西南诸河和内陆诸河十大水系监测的46个国控断面中，I～III类、 IV～V类和劣V类水质断面比例分别为61.0%、25.3%和13.7%，其中含氮污染物超标极为普遍。面 源污染是造成地表水氮含量超标诱发富营养化现象的重要原因之一。例如，滇池周边分散式的农业 和养殖业所产生的废水未经收集处理直接排放至滇池中，导致湖水水质总体处于劣V类，水华现象 频发。因此开发分散式水处理装置，特别是具有脱氮能力的分散式水处理装置，对于从技术层面解 决地表水面源污染至关重要。
目前具备同步除碳脱氮功能的分散式水处理装置主要基于吸附法和生物法。专利CN202576084U 涉及一种农村污水脱氮装置，该装置由一个圆柱形反应器构成，装置内设沸石填料，通过吸附实现 脱氮。吸附法具有装置结构紧凑、占地面积小、清洁美观等优点，但由于填料存在堵塞、饱和等问 题，操作维护难度较大，填料再生、更换费用昂贵。专利CN101045583A涉及一种具有脱氮功能的污 水处理装置，池体分为厌氧除碳区、好氧硝化区和厌氧脱氮区，生物厌氧除碳区和厌氧脱氮区填充 固定填料，通过微生物的硝化、反硝化作用实现脱氮。该装置不设污泥回流，动力能耗较低，但易 造成厌氧脱氮区碳源不足问题，从而影响脱氮效果。生物法具有操作简单、运行维护成本低、脱氮 效果好等优点，但如何协调自养硝化菌与异养菌世代时间的矛盾、保证反硝化所需碳源、提高装置 一体化程度是开发生物法水处理脱氮装置的关键。
随着国家对水环境污染问题的日趋重视，污水排放管理越发严格，高效、稳定、可靠的分散式水 处理装置，特别是具有同步脱氮功能的新型水处理装置亟待开发。
发明内容
本发明的目的在于克服现有技术中存在的不足之处，提供一种运行稳定、污泥产量低、脱氮效果 优异且结构紧凑，便于安装和运输、操作维护简单的一体式缺氧-好氧折流板反应器水处理装置。
一体式缺氧-好氧折流板反应器水处理设备，包括多级缺氧池(1)、多级好氧池(2)、沉淀池 (3)、水封(10)、控制间(4);多级缺氧池(1)、多级好氧池(2)和沉淀池(3)通过多组折 流板(11)顺次连接;各池体均采用下进水上出水形式，每组折流板为双层板，包括上流板(26) 和下流板(27);上流板(26)顶部过水，下流板(27)底部过水;沿水流方向，上流板(26)过 水高度逐步降低，以保证装置内废水依靠重力沿缺氧池(1)、好氧池(2)和沉淀池(3)间流动; 各级缺氧池的顶部通过集气管连通到水封(10);各级好氧池(2)底部设置有通过管路与气泵(15) 连接的曝气盘(14);沉淀池中澄清液部分由内回流泵(20)泵至第一级缺氧池(1)，沉淀池(3) 底部的水和污泥由污泥回流泵(16)泵至第一级好氧池(2)。
作为优选实施方式，缺氧池(1)中垂直安装有软性填料(12)软性填料为球状的聚氨酯，填料 直径150～250mm，装填密度为40～110支/m2;好氧池(2)中垂直安装弹性立体填料(13)，弹性立 体填料为呈放射状的聚氯乙烯，填料直径120～200mm，装填密度为50～120支/m2下流板(27)与 池体底部的导流板(28)间夹角为100～140°;在两个相邻的折流板(11)夹层中部设有取样口(8)， 每个池体的底部均设有排泥口(7);多级缺氧池为4级，多级好氧池为3级，整个装置分成并列的 两排，一排为多级缺氧池，第二排多级好氧池和沉淀池，外观为集装箱形式，进水、曝气及回流的 控制均在控制间(4)进行。
本发明与现有技术相比，具有如下优点：
1.一体式缺氧-好氧折流板反应器水处理装置外观为集装箱结构，一体化程度高，结构紧凑，占 地面积小，运输、安装方便，外形简洁、美观，尤其适合分散式水处理系统;
2.缺氧池中采用的软性填料可以附着大量活性污泥，故缺氧池不需要污泥回流，污泥回流泵将沉 淀池底部污泥回流至第一级好氧池，实现缺氧池和好氧池的污泥独立生长，使具特定功能的微生物 富集程度更高。软性填料和弹性立体填料一方面可以有效截留污泥，延长系统泥龄;另一方面填料 表面形成的生物膜可以成为同步硝化反硝化的场所，强化系统脱氮效果。
3.一体式缺氧-好氧折流板反应器水处理装置中进水系统、曝气系统、回流系统的控制操作均在 控制间进行，系统污泥产生量较少，操作维护简便;
4.一体式缺氧-好氧折流板反应器水处理装置结合了经典缺氧-好氧水处理工艺和生物膜技术的 优点，对进水水质适应范围广，运行效果稳定可靠;
5.一体式缺氧-好氧折流板反应器水处理装置可在较低的曝气强度和较低的回流比下实现有效的 总氮去除，系统运行成本相对较低。
