申请日2013.03.26
公开(公告)日2013.08.07
IPC分类号G01N33/00; G01N33/20; G01N33/24
摘要
本实用新型涉及一种含铝污泥农用后在模拟酸雨条件下铝的溶出系统装置，其中：设置模拟酸雨淋洗速度通过信号线与信号放大电路连接，设置模拟酸雨量通过信号线与信号放大电路连接;信号放大电路通过信号线与A/D转换电路连接，A/D转换电路与单片机单向连接;单片机通过信号线与LED显示模块单向连接，单片机通过信号线与报警模块单向连接，单片机通过信号线与键盘模块双向连接。单片机采用的是型号为AT89S51的单片机。采用本实用新型的溶出系统装置来设置模拟酸雨的量及淋洗速度，从而测定每个淋出液样品的铝含量，可以快速准确的推导出不同酸雨强度对含铝污泥土壤铝溶出量的影响和不同酸雨强度对铝溶出形态的影响。
权利要求书

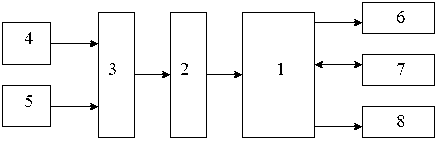

1. 一种含铝污泥农用后在模拟酸雨条件下铝的溶出系统装置，包括：单片机(1)、A/D转换电路(2)、信号放大电路(3)、设置模拟酸雨淋洗速度(4)、设置模拟酸雨量(5)、LED显示模块(6)、键盘模块(7)和报警模块(8);其特征在于：设置模拟酸雨淋洗速度(4)通过信号线与信号放大电路(3)连接，设置模拟酸雨量(5)通过信号线与信号放大电路(3)连接;信号放大电路(3)通过信号线与A/D转换电路(2)连接，A/D转换电路(2)与单片机(1)单向连接;单片机(1)通过信号线与LED显示模块(6)单向连接，单片机(1)通过信号线与报警模块(8)单向连接，单片机(1)通过信号线与键盘模块(7)双向连接。
说明书
一种含铝污泥农用后在模拟酸雨条件下铝的溶出系统装置
技术领域
本实用新型涉及环境监控技术领域，尤其是一种含铝污泥农用后在模拟酸雨条件下铝的溶出系统装置。
背景技术
铝盐是自来水及污水处理过程中使用最广泛的混凝剂，也是去除悬浮物、胶体和色度的最经济方式，但其产生的含铝污泥却是所有污泥中最难处理的，污泥现阶段的最终处理多为土地利用，具有能耗低、可回收污泥中养分、避开人类食物链等优点。但是含铝污泥中却残留了大量的铝，增加了土壤中铝的含量。全球性的酸沉降，加快了自然土壤的酸化速率，土壤中可溶性铝含量增加，移动性增强，严重影响到陆地生态系统及河流、湖泊等生态环境。污泥的合理农用，可以作为有机肥源，改善土壤的物理性质、化学性质和生物性质。含铝污泥农用后在模拟酸雨条件下铝的溶出方法，为了解和控制含铝污泥土地利用对植物的铝毒副作用具有重要意义。由此可知不同酸强度对含铝污泥铝溶出量的影响和不同酸强度对铝溶出形态的影响，对农业安全生产具有重要意义。
发明内容
本实用新型的目的在于提供一种含铝污泥农用后在模拟酸雨条件下铝的溶出系统装置。
为实现上述目的，本实用新型采取的技术方案是 ：
一种含铝污泥农用后在模拟酸雨条件下铝的溶出系统装置，包括单片机、A/D转换电路、信号放大电路、设置模拟酸雨淋洗速度、设置模拟酸雨量、LED显示模块、键盘模块和报警模块;其中：设置模拟酸雨淋洗速度通过信号线与信号放大电路连接，设置模拟酸雨量通过信号线与信号放大电路连接;信号放大电路通过信号线与A/D转换电路连接，A/D转换电路与单片机单向连接;单片机通过信号线与LED显示模块单向连接，单片机通过信号线与报警模块单向连接，单片机通过信号线与键盘模块双向连接。单片机采用的是型号为AT89S51的单片机。
本实用新型的优点在于：采用本实用新型的溶出系统装置来设置模拟酸雨的量及淋洗速度，从而测定每个淋出液样品的铝含量，可以快速准确的推导出不同酸雨强度对含铝污泥土壤铝溶出量的影响和不同酸雨强度对铝溶出形态的影响。
