申请日2013.03.25
公开(公告)日2013.08.28
IPC分类号C02F1/00
摘要
本实用新型公开了一种水处理药剂投加装置，包括底座，设在底座上的加压泵，其特征是：还包括一有机玻璃射流器，所述有机玻璃射流器的一入口与所述加压泵的输出端经出水管相连，所述加压泵的输入端与一进水管相连，所述进水管上设有一阀门;所述有机玻璃射流器的另一入口与一吸液管相连，所述吸液管上设有流量计;所述有机玻璃射流器的出口通过管路与一止回阀的一端相连，所述止回阀的另一端与一投加管相连，所述有机玻璃射流器与所述止回阀之间的管路上设有隔膜压力表。本实用新型和现有技术相比具有的优点：直观的显示出了药液投加量的大小和药液流动的状态，计量误差较小，投加过程稳定可靠，而且操作简便，还节省了投资。
权利要求书

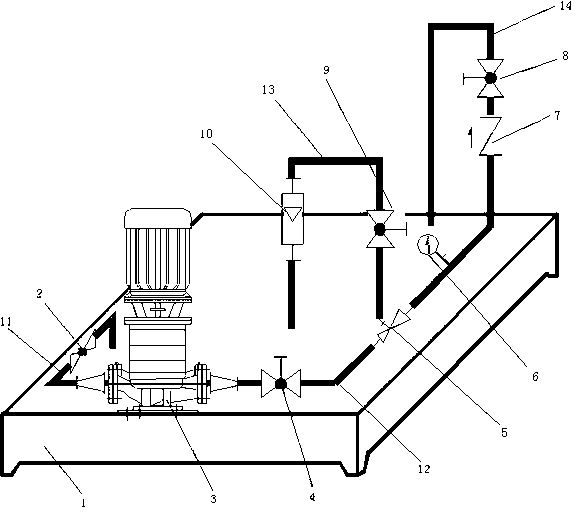

1.一种水处理药剂投加装置，包括底座(1)，设在底座(1)上的加压泵(3)，其特征是：
还包括一有机玻璃射流器(5)，所述有机玻璃射流器(5)的一入口与所述加压泵(3)的输出端经出水管(12)相连，所述加压泵(3)的输入端与一进水管(11)相连，所述进水管(11)上设有一阀门(2);
所述有机玻璃射流器(5)的另一入口与一吸液管(13)相连，所述吸液管(13)上设有流量计(10);
所述有机玻璃射流器(5)的出口通过管路与一止回阀(7)的一端相连，所述止回阀(7)的另一端与一投加管(14)相连，所述有机玻璃射流器(5)与所述止回阀(7)之间的管路上设有隔膜压力表(6)。
2.根据权利要求1所述的一种水处理药剂投加装置，其特征是：所述出水管(12)上设有第一调节阀(4)。
3.根据权利要求1或2所述的一种水处理药剂投加装置，其特征是：所述流量计(10)与有机玻璃射流器(5)之间的吸液管(13)上设有第三调节阀(9)。
4.根据权利要求1或2所述的一种水处理药剂投加装置，其特征是：所述投加管(14)上设有第二调节阀(8)。
说明书
一种水处理药剂投加装置
技术领域
本实用新型涉及水处理设备，具体涉及一种水处理药剂投加装置。
背景技术
向水体投加药剂有干式投加法和湿式投加法两种。干式投加法是指直接将药剂通过人工或者机械设备投加至水体。湿式投加法是先将药剂配成一定浓度的溶液，然后在通过机械设备投加至水体中。采用湿式投加法投加的药剂均匀性好，药剂不会随风飞扬，对环境较好;但是湿式投加法往往在计量上存在缺陷，不能准确的投加。
现有的水处理药剂投加装置由计量泵、安全阀、背压阀、阻尼器及其配套管阀系统组成。使用过程中存在以下不足：人工调节投加量，计量泵只能调节频率和冲程，来模拟计量，误差较大，且不能准确显示;受投加点管网压力影响大，投加量随时发生变化，不能直观显示出药液是否进入到投加管网。
发明内容
本实用新型目的是针对现有技术存在的不足，提供一种水处理药剂投加装置，它不仅计量准确、显示直观，而且操作简便。
本实用新型的技术方案如下：
一种水处理药剂投加装置，包括底座，设在底座上的加压泵，其特征是：还包括一有机玻璃射流器，能直接观察到药液的流动状态，所述有机玻璃射流器的一入口与所述加压泵的输出端经出水管相连，所述加压泵的输入端与一进水管相连，所述进水管上设有一阀门;所述有机玻璃射流器的另一入口与一吸液管相连，所述吸液管上设有流量计;所述有机玻璃射流器的出口通过管路与一止回阀的一端相连，所述止回阀的另一端与一投加管相连，所述有机玻璃射流器与所述止回阀之间的管路上设有隔膜压力表，隔膜压力表直接显示出管道的压力大小，止回阀用于防止投加管中的药液倒流。
进一步，所述出水管上设有第一调节阀，便于调节清水流量大小。
进一步，所述流量计与有机玻璃射流器之间的吸液管上设有第三调节阀，用于调节药液流量的大小。
进一步，所述投加管上设有第二调节阀，用于改变管道的压力。
本实用新型和现有技术相比具有的优点：
(1)直观的显示出了药液投加量的大小和药液流动的状态;
(2)计量误差较小;
(3)投加过程稳定可靠，而且操作简便;
(4)采用了普通水泵，替代计量泵，节省了投资，特别适用于广大农村及中小型水厂。
