申请日2013.03.25
公开(公告)日2013.10.16
IPC分类号G01N1/10
摘要
本实用新型提供了一种湿地用的污泥采集船中的取泥机构，属于船舶技术领域。它解决了现有污泥采集船上的储存箱存在需要人工看守储存箱是否收集满淤泥的缺点。本湿地用的污泥采集船中的取泥机构，包括工作台和储存箱，工作台上设有取泥管，取泥管与储存箱相连通，船体上设有空气吸排泵，空气吸排泵的排气口与取泥管的吸入端相连通，船体与取泥管之间设有能使取泥管上下升降并将取泥管定位在船体上的升降定位机构，储存箱的内壁上固定有感应器，储存箱的外壁上固定有PLC可编程控制器，感应器和空气吸排泵分别通过线路一和线路二与PLC可编程控制器相连。本实用新型具有当储存箱收集满淤泥时自动关闭收集淤泥的优点，同时应用范围广。
权利要求书

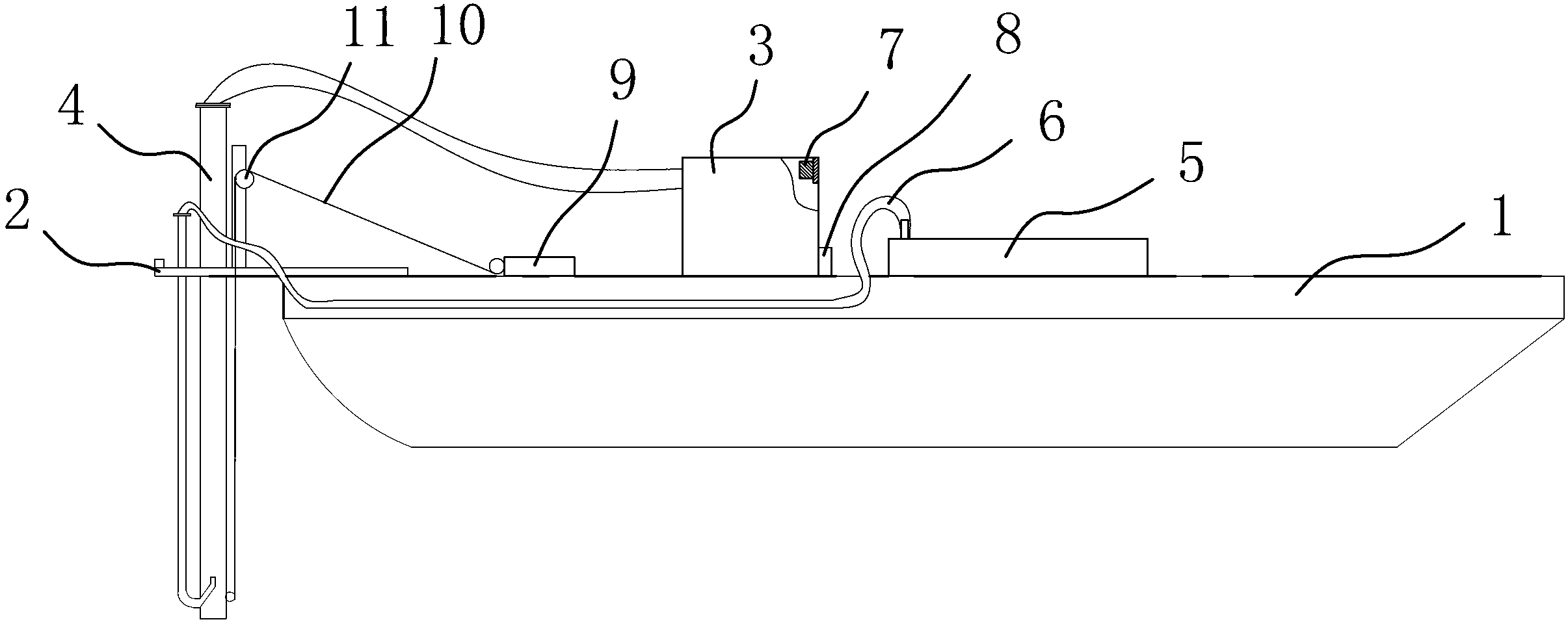

1.一种湿地用的污泥采集船中的取泥机构，所述的湿地用的 污泥采集船包括船体(1)，其特征在于，本取泥机构包括工作台 (2)和储存箱(3)，所述的工作台(2)一端固定在船体(1)上， 工作台(2)另一端为安装端，所述工作台(2)的安装端处于船 体(1)外，所述工作台(2)的安装端上开设有安装孔，所述的 安装孔中设有取泥管(4)，所述的取泥管(4)下端为吸入端，该 吸入端可伸入水中，所述的取泥管(4)上端为排出端，所述的排 出端与所述的储存箱(3)相连通，所述的船体(1)上还设有能 产生高压气流的空气吸排泵(5)，所述的空气吸排泵(5)的排气 口通过一根连接管(6)与取泥管(4)的吸入端相连通，且连接 管(6)的端口朝向取泥管(4)的排出端，所述的船体(1)与取 泥管(4)之间设有能使取泥管(4)上下升降并将取泥管(4)定 位在船体(1)上的升降定位机构，所述储存箱(3)的内壁上固 定有感应器(7)，所述的储存箱(3)的外壁上还固定有PLC可编 程控制器(8)，所述的感应器(7)和空气吸排泵(5)分别通过 线路一和线路二与PLC可编程控制器(8)相连。
2.根据权利要求1所述的湿地用的污泥采集船中的取泥机 构，其特征在于，所述的感应器(7)与储存箱(3)的底面之间 的距离为1m至1.5m。
3.根据权利要求1所述的湿地用的污泥采集船中的取泥机 构，其特征在于，所述储存箱(3)的内壁沿上下方向固定有安装 板，所述的安装板上依次开设有若干个安装孔，上述的感应器(7) 通过螺钉固定在其中一个安装孔中。
4.根据权利要求1或2或3所述的湿地用的污泥采集船中的 取泥机构，其特征在于，所述的升降定位机构包括卷扬机(9)、 钢绳(10)和滑轮(11)，所述的滑轮(11)固定在船体(1)上， 所述的钢绳(10)一端固定在取泥管(4)上，另一端通过所述的 滑轮(11)卷绕在卷扬机(9)的卷筒上，所述的钢绳(10)和取 泥管(4)的固定点位于所述滑轮(11)的下方。
5.根据权利要求1或2或3所述的湿地用的污泥采集船中的 取泥机构，其特征在于，所述的升降定位机构包括气缸和固定杆， 所述的气缸的缸体固定在船体(1)上，所述气缸的活塞杆与取泥 管(4)平行，所述的活塞杆通过固定杆与取泥管(4)固定在一 起。
说明书
一种湿地用的污泥采集船中的取泥机构
技术领域
本实用新型属于船舶技术领域，涉及一种污泥采集船，特别 是一种湿地用的污泥采集船中的取泥机构。
背景技术
湿地是指天然或人工形成的沼泽地等带有静止或流动水体的 成片浅水区，还包括在低潮时水深不超过6米的水域。湿地与森 林、海洋并称全球三大生态系统，在世界各地分布广泛。湿地生 态系统中生存着大量动植物，很多湿地被列为自然保护区。中国 湿地面积占世界湿地的10%，位居亚洲第一位，世界第四位。湿 地是珍贵的自然资源，也是重要的生态系统，具有不可替代的综 合功能。
但是随着工业和生态的污染，在湿地中出现了大量的污泥， 一种由水和污水处理过程所产生的固体沉淀物质，它含水率高， 有机物含量高，容易腐化发臭。污泥颗粒较细，比重较小，呈胶 状液态，是介于液体和固体之间的浓稠物，可以用泵输送，但它 很难通过沉降进行固液分离，悬浮物浓度一般在1%～10%，低于此 浓度常常称为泥浆。由于污泥的来源及水处理方法不同，产生的 污泥性质不一，污泥的种类很多，分类比较复杂，目前一般可以 分为生活污水污泥、工业废水污泥和给水污泥。
由于污泥的处理难度较高，因此需要对污泥的成分、特性进 行实验研究，以得出确切的数据。目前实验用的污泥基本通过船 只进入湿地进行人工采集，并将其收集到储泥装置中，带回实验 室检测其成分，对症治理。但是现有的储泥装置在收集淤泥时， 通常是需要在人的监护下才能够进行，若无人看守则会出现淤泥 溢出储泥装置，给船只带来一些不必要的麻烦，所以，对于本领 域内的技术人员，还有待研发出一种新的储泥装置以便用来储存 采集的污泥。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了 一种湿地用的污泥采集船中的取泥机构，本取泥机构具有能够存 储从湿地中采取的淤泥和当储存箱收集满淤泥时能自动关闭收集 淤泥的特点。
本实用新型的目的可通过下列技术方案来实现：一种湿地用 的污泥采集船中的取泥机构，所述的湿地用的污泥采集船包括船 体，其特征在于，本取泥机构包括工作台和储存箱，所述的工作 台一端固定在船体上，工作台另一端为安装端，所述工作台的安 装端处于船体外，所述工作台的安装端上开设有安装孔，所述的 安装孔中设有取泥管，所述的取泥管下端为吸入端，该吸入端可 伸入水中，所述的取泥管上端为排出端，所述的排出端与所述的 储存箱相连通，所述的船体上还设有能产生高压气流的空气吸排 泵，所述的空气吸排泵的排气口通过一根连接管与取泥管的吸入 端相连通，且连接管的端口朝向取泥管的排出端，所述的船体与 取泥管之间设有能使取泥管上下升降并将取泥管定位在船体上的 升降定位机构，所述储存箱的内壁上固定有感应器，所述的储存 箱的外壁上还固定有PLC可编程控制器，所述的感应器和空气吸 排泵分别通过线路一和线路二与PLC可编程控制器相连。
本湿地用的污泥采集船中的取泥机构，其工作原理是这样子 的，通过升降定位机构使取泥管伸入水中，并使其靠近水底的淤 泥，同时将取泥管定位在工作台上;开启空气吸排泵，高压气流 由排气口通过连接管输送至取泥管的吸入端，由于连接管的端口 是朝向取泥管的排出端的，因此，取泥管的吸入端下方能够形成 负压，从而使取泥管将水底的淤泥吸入再由排出端排出，排出的 淤泥储存在储存箱中。由于储存箱的内壁上固定有感应器，储存 箱的外壁上固定有与感应器相连的PLC可编程控制器，当感应器 感应到储存箱内的淤泥达到一定高度时，PLC可编程控制器得到 信息，关闭空气吸排泵，以防止储存箱内的淤泥溢出储存箱或是 倒流至取泥管。
在上述的湿地用的污泥采集船中的取泥机构中，所述的感应 器与储存箱的底面之间的距离为1m至1.5m。该高度足够收集实 验用的淤泥并将其存储在储存箱中，并且不会使感应器浸入到淤 泥中。
在上述的湿地用的污泥采集船中的取泥机构中，所述储存箱 的内壁沿上下方向固定有安装板，所述的安装板上依次开设有若 干个安装孔，上述的感应器通过螺钉固定在其中一个安装孔中。 将感应器固定在储存箱的内壁上就可探测到储存箱中的淤泥是否 已经收集满。
在上述的湿地用的污泥采集船中的取泥机构中，所述的升降 定位机构包括卷扬机、钢绳和滑轮，所述的滑轮固定在船体上， 所述的钢绳一端固定在取泥管上，另一端通过所述的滑轮卷绕在 卷扬机的卷筒上，所述的钢绳和取泥管的固定点位于所述滑轮的 下方。启动卷扬机，卷扬机的卷筒正转或者反转，卷筒上的钢绳 卷绕到卷筒上或者由卷筒上松开，拉动取泥管上升或是下降，若 关闭卷扬机，取泥管就停止运动并且定位在该位置使，从而实现 取泥管的上下升降。
作为另外一种情况，在上述的湿地用的污泥采集船中的取泥 机构中，所述的升降定位机构包括气缸和固定杆，所述的气缸的 缸体固定在船体上，所述气缸的活塞杆与取泥管平行，所述的活 塞杆通过固定杆与取泥管固定在一起。启动气缸并使活塞杆伸出， 活塞杆通过固定杆使取泥管上升，关闭气缸，活塞杆停止，取泥 管停止上升并定位在该处;启动气缸并使活塞杆收缩，活塞杆通 过固定杆使取泥管下降，关闭气缸，活塞杆停止，取泥管停止下 降并定位在该处。
与现有技术相比，本湿地用的污泥采集船中的取泥机构具有 一下优点：
1、本实用新型通过在储存箱的内壁上安装感应器，在污泥采 集船进行作业时，就可以预知储存箱内的污泥是否收集满，当收 集满储存箱中的淤泥时，空气吸排泵关闭，停止收集淤泥。
2、本实用新型通过卷扬机对取泥管进行上下升降，可以使本 污泥采集船应用到不同深度的湿地领域，提高了污泥采集船的应 用范围。
