申请日2013.04.25
公开(公告)日2013.11.06
IPC分类号C02F3/12
摘要
本实用新型公开一种用于污水处理厂的新型生物反应池自动化控制系统，包括PLC控制器、两台溶解氧检测仪、压力传感器、PID调节器、变频器、电动调节蝶阀和鼓风机;一台溶解氧检测仪安装在临近生物反应池的出水口处，另一台溶解氧检测仪安装在生物反应池的缺氧区;压力传感器安装在鼓风机的出口总管上，电动调节蝶阀安装在出口总管至生物反应池之间的曝气管道上;两台溶解氧检测仪的输出端分别与PLC控制器的输入端连接，压力传感器的输出端与PID调节器的输入端连接，PID调节器的输出端与PLC控制器的输入端连接。本实用新型能够根据生物池中溶解氧的变化而调整曝气量、使得生物池中溶解氧达到最佳理想状态。
权利要求书

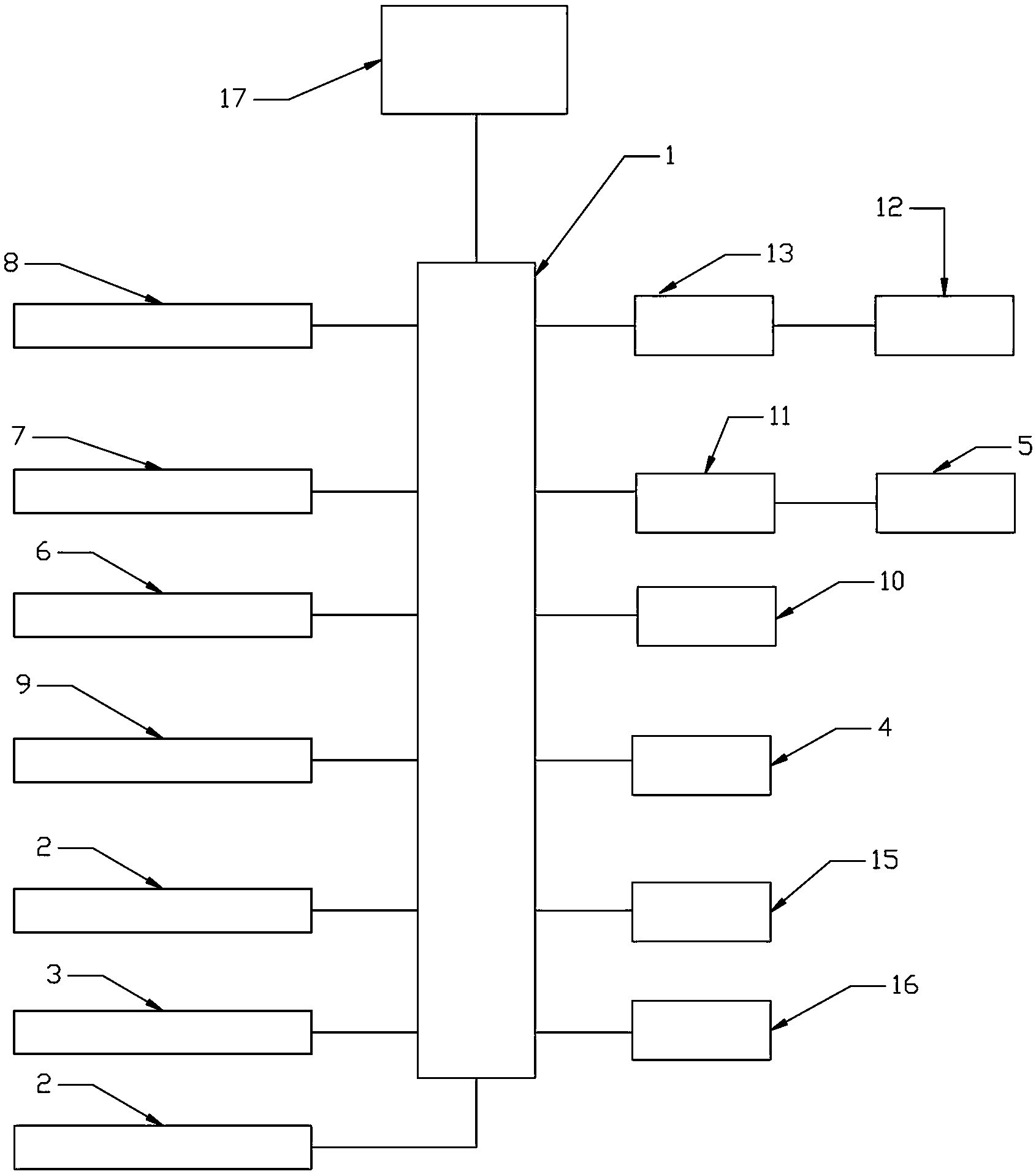

1.一种用于污水处理厂的新型生物反应池自动化控制系统，其特征在于，包 括PLC控制器(1)、两台溶解氧检测仪(2)、压力传感器(12)、PID调节 器(13)、变频器(11)、电动调节蝶阀(15)和鼓风机(5);一台溶解氧 检测仪(2)安装在临近生物反应池的出水口处，另一台溶解氧检测仪(2) 安装在生物反应池的缺氧区;压力传感器(12)安装在鼓风机(5)的出口 总管上，电动调节蝶阀(15)安装在出口总管至生物反应池之间的曝气管 道上;两台溶解氧检测仪(2)的输出端分别与PLC控制器(1)的输入端 连接，压力传感器(12)的输出端与PID调节器(13)的输入端连接，PID 调节器(13)的输出端与PLC控制器(1)的输入端连接，变频器(11)的 输入端和电动调节蝶阀(15)的输入端分别与PLC控制器(1)的输出端连 接。
2.根据权利要求1所述的一种用于污水处理厂的新型生物反应池自动化控制 系统，其特征在于，还包括活性污泥回流泵(4)、电动套筒阀(16)以及 安装在临近生物反应池出水口处的污泥浓度检测仪(3)，污泥浓度检测仪 (3)的输出端与PLC控制器(1)的输入端连接，活性污泥回流泵(4)的 输入端和电动套筒阀(16)的输入端分别与PLC控制器(1)的输出端连接。
3.根据权利要求1所述的一种用于污水处理厂的新型生物反应池自动化控制 系统，其特征在于，还包括超声液位计(6)和电动可调堰(10)，超声液 位计(6)的输出端与PLC控制器(1)的输入端连接，电动可调堰(10) 的输入端与PLC控制器(1)的输出端连接。
4.根据权利要求1所述的一种用于污水处理厂的新型生物反应池自动化控制 系统，其特征在于，还包括氧化-还原电位计(8)和电磁流量计(9)，氧 化-还原电位计(8)的输出端和电磁流量计(9)的输出端分别与PLC控制 器(1)的输入端连接。
说明书
一种用于污水处理厂的新型生物反应池自动化控制系统
技术领域
本实用新型涉及污水处理自动化控制领域，特别涉及一种提高了系统稳 定性并且节约能源的用于污水处理厂的新型生物反应池自动化控制系统。
背景技术
现有技术的生物池控制系统存在如下技术缺陷：
1)生物池的曝气空气量的调整，采用控制鼓风机导叶片的方式，即通过 改变鼓风机导叶片的角度来控制鼓风机出口总管上的压力恒定。此控制系统 简单，运行不稳定。
2)生物反应池的曝气量调整没有设置一台氧化—还原电位计，用来校正 被监控参数的测量。同时，也不能调节出水堰板改变转碟浸没水深来增减空 气曝气量，这样保证不了生物处理过程的系统稳定性而且又浪费了能源。
3)生物池电气自动化控制系统控制简单，无法保证生化过程处于最佳的 运行状态。而且溶解氧达不到最佳的理想值状态。
4)没有考虑水中溶解氧的变化速率，控制系统的不稳定，没有设置溶解 氧的控制死区;转碟的控制不稳定，没有在程序中设置转碟的时间死区，在 此时间内转碟不可启停。
5)解决现有生物滤池鼓风机曝气控制系统只考虑工艺要求，没考虑节能 问题。
实用新型内容
针对现有技术中存在的不足，本实用新型的目的在于提供一种能够根据 生物池中溶解氧的变化而调整曝气量、使得生物池中溶解氧达到最佳理想状 态的一种用于污水处理厂的新型生物反应池自动化控制系统。
本实用新型的技术方案是这样实现的：
一种用于污水处理厂的新型生物反应池自动化控制系统，包括PLC控制 器、两台溶解氧检测仪、压力传感器、PID调节器、变频器、电动调节蝶阀 和鼓风机;一台溶解氧检测仪安装在临近生物反应池的出水口处，另一台溶 解氧检测仪安装在生物反应池的缺氧区;压力传感器安装在鼓风机的出口总 管上，电动调节蝶阀安装在出口总管至生物反应池之间的曝气管道上;两台 溶解氧检测仪的输出端分别与PLC控制器的输入端连接，压力传感器的输出 端与PID调节器的输入端连接，PID调节器的输出端与PLC控制器的输入端 连接，变频器的输入端和电动调节蝶阀的输入端分别与PLC控制器的输出端 连接。
上述一种用于污水处理厂的新型生物反应池自动化控制系统，还包括活 性污泥回流泵、电动套筒阀以及安装在临近生物反应池出水口处的污泥浓度 检测仪，污泥浓度检测仪的输出端与PLC控制器的输入端连接，活性污泥回 流泵的输入端和电动套筒阀的输入端分别与PLC控制器的输出端连接。
上述一种用于污水处理厂的新型生物反应池自动化控制系统，还包括超 声液位计和电动可调堰，超声液位计的输出端与PLC控制器的输入端连接， 电动可调堰的输入端与PLC控制器的输出端连接。
上述一种用于污水处理厂的新型生物反应池自动化控制系统，还包括氧 化-还原电位计和电磁流量计，氧化-还原电位计的输出端和电磁流量计的输 出端分别与PLC控制器的输入端连接。
本实用新型的有益效果是：能够根据生物池中溶解氧的变化而调整曝气 量、使得生物池中溶解氧达到最佳理想状态;解决了现有技术的生物池的曝 气空气量的调整，电气自动化控制系统简单，且运行不稳定问题;解决生化 池控制系统不稳定而导致浪费能源的问题;解决了生物池溶解氧达不到最佳 的理想值状态的问题;解决了生化处理段运行控制运行存在的不稳定问题; 减少电机损耗，达到节能的要求。
