申请日2013.05.17
公开(公告)日2013.08.14
IPC分类号B09B3/00; C02F1/28
摘要
本发明涉及一种去除污水中磷污染物的方法，包括下列步骤：(1)将原碱渣破碎至80~100目，水洗后在80~110℃烘干，研磨至过100~200目筛获得碱渣粉;(2)将碱渣粉分成若干份置于马弗炉中，在400~1100℃下煅烧2~3h，冷却后得吸附材料，保存在干燥器中备用;(3)吸附材料按照0.01~0.07g/100mL的比例放置于含磷浓度低于50mg/L的废水中，控制转速为180~200r/min，控制温度在20~60℃，充分接触反应5~120min，即完成吸附过程，最佳条件下可获得高达95%以上的去除率。吸附完的材料可以作为土壤改良剂以及其他磷源而被再次利用。本技术不仅可以高效、简单、低成本的处理含磷废水，而且还能回收使用氨碱厂废渣，达到以废治废的效果。
权利要求书
1.一种去除污水中磷污染物的方法，其特征在于包括下列步骤：
(1) 将原碱渣破碎、水洗、烘干、磨细得碱渣粉;
(2) 将碱渣粉置于马弗炉中煅烧，冷却后得吸附材料;
(3) 将吸附材料投加入装有含磷废水的反应器中;
(4) 使吸附材料与含磷废水充分混合反应;
(5) 吸附材料与废水分离，得到处理后的水。
2.根据权利要求1所述的去除污水中磷污染物的方法，其特征在于：步骤(1)中，碱渣破碎至80~100目，水洗后在80~110℃下烘干24h，磨细至过100~200目筛得到碱渣粉。
3.根据权利要求1所述的去除污水中磷污染物的方法，其特征在于：步骤(2)中，马弗炉的煅烧温度为400~1100℃，煅烧时间为2~3h。
4.根据权利要求1所述的去除污水中磷污染物的方法，其特征在于：步骤(3)中，吸附材料投加量为0.01~0.07mg/100mL废水，废水中磷浓度控制在50mg/L以下，废水pH为3.5~11.5。
5.根据权利要求1所述的去除污水中磷污染物的方法，其特征在于：步骤(4)中，充分混合反应时控制转速为180~200r/min，反应时间为5~120min，温度为20~60℃;
根据权利要求1所述的去除污水中磷污染物的方法，其特征在于：步骤(5)中，液固分离采用过滤分离或者离心分离的方法。
说明书
一种去除污水中磷污染物的方法
技术领域
本发明属于污水处理与固体废弃物资源化领域，特别是一种利用经煅烧后的氨碱厂废渣作为吸附剂去除污水中磷的方法。
背景技术
磷是生物体所必须的营养元素,由于人类大规模频繁的生产活动,能够直接被利用的磷资源正不断的减少。但是，人类的生活污水 与工业、农业废水中的磷越来越多，此类废水排入天然水体，日积月累，最终会导致水体的富营养化。在现有的除磷方法中，以吸附法最受人们亲睐，其具有较高的稳定性、操作简单、处理效果好等优点。所以寻找高效廉价的吸附剂已成为磷废水处理领域的热点。前人已有利用采煤或金属采矿酸性矿山污水污泥作为吸附剂，去除废水中的磷污染物，但是此类廉价的吸附剂吸附容量小，对于高浓度含磷废水去除效果不好;活性铝、沸石具有大的比表面积，多孔等优点也被用做除磷吸附剂，但是原材料价格较高，除磷成本太高。
碱渣是氨碱法治纯碱过程中产生的一种废渣，每生产1纯碱约产生300~300Kg碱渣，大量碱渣的堆积，不仅会侵占大量土地，而且对周围的地表水、地下水及空气都有潜在的威胁。其主要成分有CaCO3、Mg(OH)2、CaCl2 、Fe2O3、Al2O3等。目前，碱渣的主要综合利用方法包括两方面：一是用于建筑工程领域，可以作为建筑材料的原料来成产水泥、砖等建材;二是作为工业原料，经过适当的工艺可以制得沉淀碳酸钙、烟气脱硫剂等。然而将碱渣应用于环境领域，尤其是水处理方面的应用很少。本课题组曾研究过利用未处理的碱渣去除废水中的磷，但是最终发现未处理的碱渣在处理相同浓度的废水时，需加大投加量才能达到理想的效果。
发明内容
本发明主要是针对越来越严重的水体磷污染，为了更好的利用氨碱厂碱渣，将煅烧后的碱渣作为吸附剂来去除水体中的磷污染物的方法。本方法与现有除磷方法相比具有无二次污染的显著特点，吸附完的含磷物质可以作为土壤改良剂或其他磷源而被再次利用，且本方法符合以废制废的环保理念。
为解决本发明提出的技术问题，本发明采取的技术方案是：一种去除污水中磷污染物的方法，其特征在于它包括如下步骤：
(1)将原碱渣破碎、水洗、烘干、磨细得碱渣粉;
(2)将碱渣粉置于马弗炉中煅烧，冷却后得吸附材料;
(3)将吸附材料投加入装有含磷废水的反应器中;
(4)使吸附材料与含磷废水充分混合反应;
(5)吸附材料与废水分离，得到处理后的水。
其中，步骤(1)中，碱渣破碎至80~100目，水洗后在80~110℃下烘干24h，磨细至过100~200目筛得到碱渣粉。

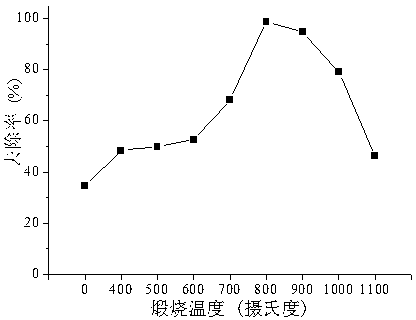

步骤(2)中，马弗炉的煅烧温度为400~1100℃，煅烧时间为2~3h。
步骤(3)中，吸附材料投加量为0.01~0.07mg/100mL废水，废水中磷浓度控制在50mg/L以下，废水pH为3.5~11.5。
步骤(4)中，充分混合反应时控制转速为180~200r/min，反应时间为5~120min，温度为20~60℃;
步骤(5)中，液固分离采用过滤分离或者离心分离的方法。
本发明的原理在于：据表征测试，煅烧完碱渣的表面成蜂窝状，具有较大的比表面积，且经过煅烧后，表面裸露的钙和镁位点较多，更能富集磷;除此之外，碱渣中的其他活性物质，如Fe2O3、Al2O3等也能富集污水中的磷酸根，从而达到去除效果。碱渣的沉降性能好，可以有效的实现吸附完的泥水分离。
本发明的有益效果：依照本发明碱渣不需要复杂的加工或改造，经过简单的破碎水洗研磨煅烧后，即可对废水中磷污染物有较好的吸附去除作用(最佳条件下废水中磷去除率可达95%以上)。本发明利用氨碱厂碱渣，不仅实现了以废治废，去除了废水中的磷，而且将宝贵的磷资源储存了起来，以作为其他的磷源而被再次利用，同时实现了减量化和资源化。本发明为氨碱厂碱渣综合利用开辟了新途径，变废为宝，开拓了碱渣的潜在环保价值，符合以废制废环保理念，具有广范的实用意义。
