申请日2013.04.25
公开(公告)日2013.10.30
IPC分类号E03C1/12
摘要
本实用新型公开了一种家用污水采集再利用系统，其包括：储水箱、与该储水箱联通的污水采集管、与储水箱上部联通的溢流管，一输水管其一端与所述储水箱的下部联通、另一端与马桶水箱联通;所述的输水管与一水泵联通，该水泵电机与一自动控制器电联接。本实用新型可以将家庭日常生活使用过的废水采集、储存，并再次用于冲洗家庭马桶。这样可以节约纯净水，减少生活污水排放。初步测算，如果有1000万人使用，一年可节约4亿立方纯净水，同时减少排放4亿立方污水。
权利要求书

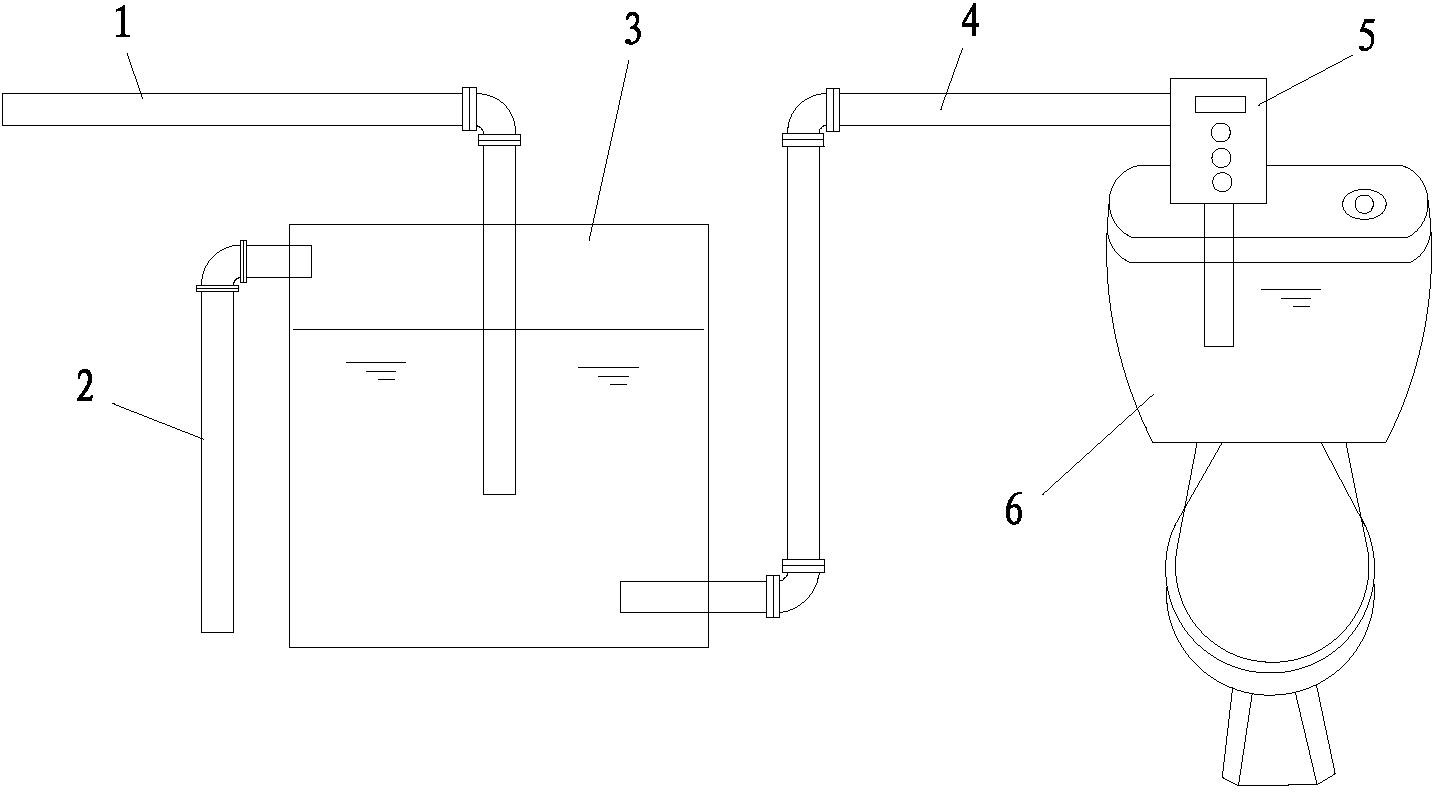

1.一种家用污水采集再利用系统，其特征在于，包括储水箱(3)、与该储水箱联通的污水采集管(1)、与储水箱上部联通的溢流管(2)，一输水管(4)其一端与所述储水箱(3)的下部联通、另一端与马桶水箱(6)联通;所述的输水管(4)与一水泵联通，该水泵电机与一自动控制器(5)电联接。
2.如权利要求1所述的家用污水采集再利用系统，其特征在于，所述的储水箱(3)为用于楼体外挂的储水箱。
3.如权利要求1所述的家用污水采集再利用系统，其特征在于，所述的储水箱(3)由塑料或金属材料制作。
说明书
家用污水采集再利用系统
技术领域
本实用新型涉及污水循环利用系统，尤其涉及利用一种将家庭自排可用污水采集储存，并用于马桶冲洗的污水循环利用系统。
背景技术
随着社会的发展，人们生产、工作和生活均要消耗大量的淡水资源。节约用水、改善环境已成为地球人头等重要的事情。虽然，生产废水的循环再利用人们在积极进行，但是全球数十亿人口的生活废水，例如，洗浴水、洗衣水、洗涤食物后的废水，或只含洗涤化学品的废水、消毒水等等，这些生活废水的循环再利用，仅仅是处于方案设想阶段，还没有适合推广应用到人们日常生活中的具体系统产品。
因此，设计出一种能将家庭中生活污水采集储存起来，并用于家庭马桶冲洗的污水循环利用系统，是业界亟待解决的问题。
实用新型内容
本实用新型为了解决上述的技术问题，提供一种能将广大家庭中生活污水采集储存起来，并用于家庭马桶冲洗的污水循环利用系统。
本实用新型提出的一种家用污水采集再利用系统，其包括：储水箱、与该储水箱联通的污水采集管、与储水箱上部联通的溢流管，一输水管其一端与所述储水箱的下部联通、另一端与马桶水箱联通;所述的输水管与一水泵联通，该水泵电机与一自动控制器电联接。
较优的，所述的储水箱为用于楼体外挂的储水箱。
较优的，所述的储水箱由塑料或金属材料制作。
本实用新型可以将家庭日常生活使用过的废水采集、储存，并再次用于冲洗家庭马桶。污水采集管可以选择性连接洗衣机排水口，或同时连接洗衣排水口与沐浴排水口等，非常方便。外卦式储水箱不占用居住空间，只占用居住楼体的外部空间，在外形设计上与楼体外观相匹配，可起到美化作用 。政府城市管理可接受。制造成本低，可采用PC材料，按照目前的材料价格估算，成本可控制在2000元左右，便于推广使用。更重要的是：节约纯净水，减少生活污水排放。初步测算，如果有1000万人使用，一年可节约4亿立方纯净水，同时减少排放4亿立方污水。
