申请日2013.03.21
公开(公告)日2013.08.28
IPC分类号E03F5/22
摘要
本实用新型公开一种城市废水排放多机组统筹组合泵站，该泵站包含：进水主水道，城市废水由进水主水道进入泵站;进水集水井，其连接进水主水道;若干条排水通道，其分别连接进水集水井的出水口;出水集水井，其进水口分别连接若干排水通道;出水主水道，其进水口连接出水集水井，出水口连接至后续的污水处理厂。本实用新型设置多条排水通道，可分别单独控制水道的开闭，实现在线机组单边轮回维护保养，泵站故障率极低;可应对突发事件的城市紧急排水;实现常态排水时，在排水量很小的情况下，运用变频器根据排水量自动控制单个排水泵电机的转速，以达到降低能耗的目的。
权利要求书

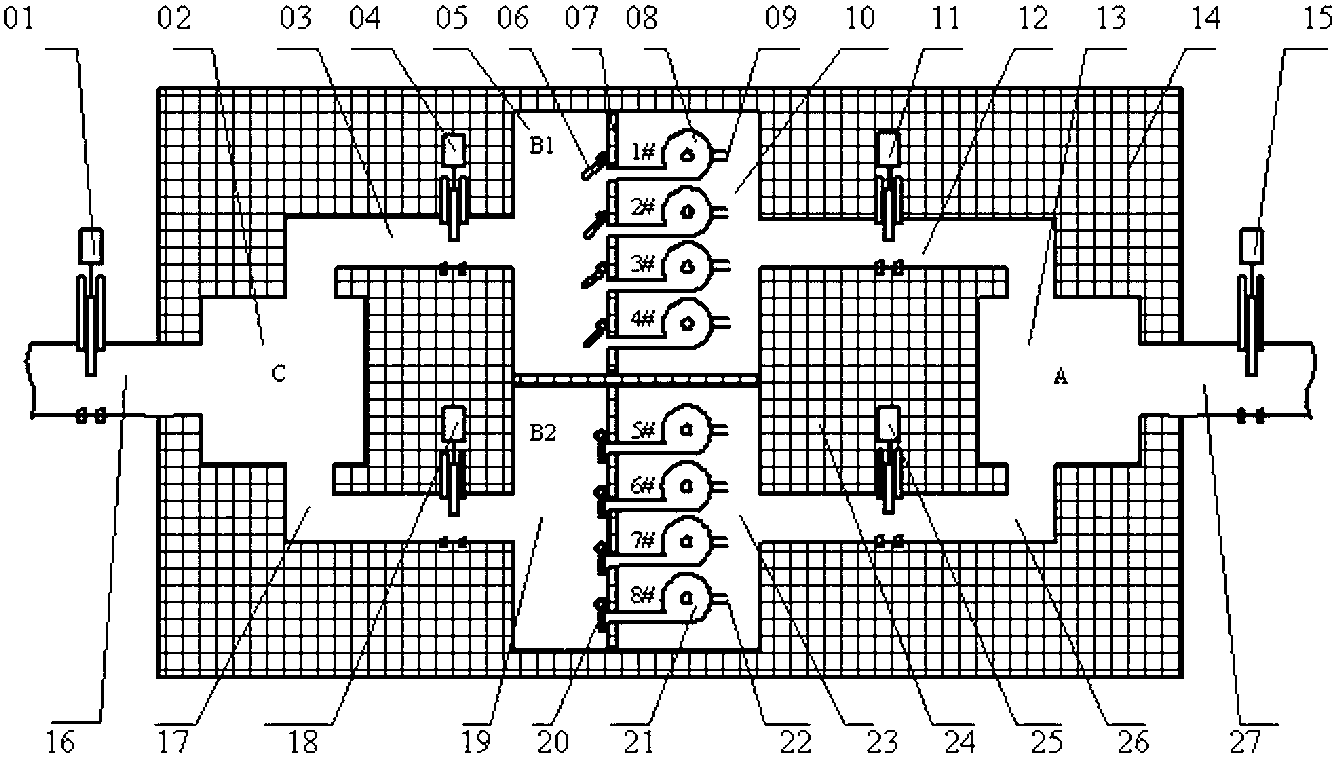

1.一种城市废水排放多机组统筹组合泵站，其特征在于，该泵站包含：
进水主水道(27)，城市废水由进水主水道(27)进入泵站;
进水集水井(13)，其连接所述的进水主水道(27);
若干条排水通道，其分别连接所述进水集水井(13)的出水口;
出水集水井(02)，其进水口分别连接若干所述的排水通道;
出水主水道(16)，其进水口连接所述出水集水井(02)，出水口连接至后续的污水处理厂。
2.如权利要求1所述的城市废水排放多机组统筹组合泵站，其特征在于，每条所述的排水通道包含：
排水泵进水池水道(12)，其进水口连接所述进水集水井(13);
相邻设置的排水泵进水池(10)和排水泵出口集水压力井(05)，排水泵进水池(10)的进水口连接所述排水泵进水池水道(12);排水泵进水池(10)与排水泵出口集水压力井(05)之间设有排水泵房隔墙(07);
若干排水泵(08)，其进水口(09)连接排水泵进水池(10)，出水口连接至排水泵出口集水压力井(05);每个排水泵(08)的出水口设有单向截止门(06)，每个单向截止门(06)的开闭分别单独控制;
排水泵出口集水压力井出水道(03)，其进水口连接排水泵出口集水压力井(05)，出水口连接所述的出水集水井(02)。
3.如权利要求1所述的城市废水排放多机组统筹组合泵站，其特征在于，所述的进水主水道(27)和出水主水道(16)中分别设有电动闸。
4.如权利要求2所述的城市废水排放多机组统筹组合泵站，其特征在于，每条所述排水通道的排水泵进水池水道(12)、排水泵出口集水压力井出水道(03)中分别设有电动闸，排水通道中的电动闸可分别单独控制开闭。
5.如权利要求2所述的城市废水排放多机组统筹组合泵站，其特征在于，所述的排水泵(08)功率大于200千瓦。
6.如权利要求2所述的城市废水排放多机组统筹组合泵站，其特征在于，每个所述的排水泵(08)分别外接转速可变的排水泵电机，实现自由控制各个排水泵(08)的排水流量。
7.如权利要求1至6中任意一项所述的城市废水排放多机组统筹组合泵站，其特征在于，所述的城市废水排放多机组统筹组合泵站的周围设置水泥填充结构。
说明书
城市废水排放多机组统筹组合泵站
技术领域
本实用新型涉及一种废水泵站系统，具体涉及一种城市废水排放多机组统筹组合泵站。
背景技术
城市排水系统，是处理和排除城市各种废水的系统设施，是城市公共设施的重要组成部分，在整个水污染控制和水生态环境保护体系中扮演着一个重要角色。我国几十年来的经济高速发展，加速了乡村城镇化和城市建筑的扩张;从本世纪初开始我国城市建筑和房地产业的迅速发展，使得滞后的城市排水暴露出诸多缺陷，2012年北京遭遇特大降雨，大雨导致多条环路及主干道积水拥堵，多条地铁线路部分区段停运，给老百姓生活带来诸多的不便和人身安全。
检验一座城市或一个国家是不是够现代化，要的是高楼大厦和城市下水道排水能力的统一。高楼大厦看得见，下水道和排水设施往往看不见。城市排水系统的主任务不单单是使将整个城市的污水和雨水通畅地排泄出去，处理好污水，保护好环境，具备应对突发气象事件的能力;还必须体现出环保节能，便于维护保养的特征。
传统的城市排水由自然河道排水发展到泵站排放，由小功率泵发展到大功率泵，再由单泵发展到多泵，由污水直接排放于江海到水处理(污水处理厂生物细菌处理)后进行排放的进程。由于城市废水需要处理后才能排放，所以排水系统需要的是统筹能力：1、常态稳定排放;2、突发事件排放;3、在线系统维护;4低碳节能。
实用新型内容
本实用新型提供一种城市废水排放多机组统筹组合泵站，满足城市废水排放中常态稳定排放、突发事件排放、在线系统维护和低碳节能的统筹能力。
为实现上述目的，本实用新型提供一种城市废水排放多机组统筹组合泵站，其特点是，该泵站包含：
进水主水道，城市废水由进水主水道进入泵站;
进水集水井，其连接进水主水道;
若干条排水通道，其分别连接进水集水井的出水口;
出水集水井，其进水口分别连接若干排水通道;
出水主水道，其进水口连接出水集水井，出水口连接至后续的污水处理厂。
每条上述的排水通道包含：
排水泵进水池水道，其进水口连接进水集水井;
相邻设置的排水泵进水池和排水泵出口集水压力井，排水泵进水池的进水口连接排水泵进水池水道;排水泵进水池与排水泵出口集水压力井之间设有排水泵房隔墙;
若干排水泵，其进水口连接排水泵进水池，出水口连接至排水泵出口集水压力井;每个排水泵的出水口设有单向截止门，每个单向截止门的开闭分别单独控制;
排水泵出口集水压力井出水道，其进水口连接排水泵出口集水压力井，出水口连接出水集水井。
上述的进水主水道和出水主水道中分别设有电动闸。
每条上述排水通道的排水泵进水池水道、排水泵出口集水压力井出水道中分别设有电动闸，排水通道中的电动闸可分别单独控制开闭。
上述的排水泵功率大于200千瓦。
每个上述的排水泵分别外接转速可变的排水泵电机，实现自由控制各个排水泵的排水流量。
上述的城市废水排放多机组统筹组合泵站的周围设置水泥填充结构。
本实用新型城市废水排放多机组统筹组合泵站和现有技术的城市废水排放技术相比，其优点在于，本实用新型设置多条排水通道，可分别单独控制水道的开闭，实现在线机组单边轮回维护保养，泵站故障率极低;可应对突发事件的城市紧急排水;实现常态排水时，在排水量很小的情况下，运用变频器根据排水量自动控制单个排水泵电机的转速，以达到降低能耗的目的。
