申请日2013.03.19
公开(公告)日2013.12.25
IPC分类号C02F9/12
摘要
本实用新型涉及一种低压凝结水处理系统，它包括：永磁除铁过滤器、高速混床、大流量精密过滤器、升压水泵、水量平衡阀、旁路系统及相关连接管道、仪表和控制系统，其中，永磁除铁过滤器，高速混床，大流量精密过滤器，升压水泵和低压加热器依次串联;设置一旁路系统，一端与永磁除铁过滤器出水口连接，另一端与升压水泵进水口连接，旁路系统为高速混床与大流量精密过滤器依次串联组成;设置一水量平衡阀，一端与升压水泵进水口连接，另一端与升压水泵出水口连接。该系统能够使凝结水处理系统设备运行压力大大降低，保证高速混床树脂绝对不会泄漏到后续设备，能够大大提高大流量精密过滤器滤芯更换周期。
权利要求书

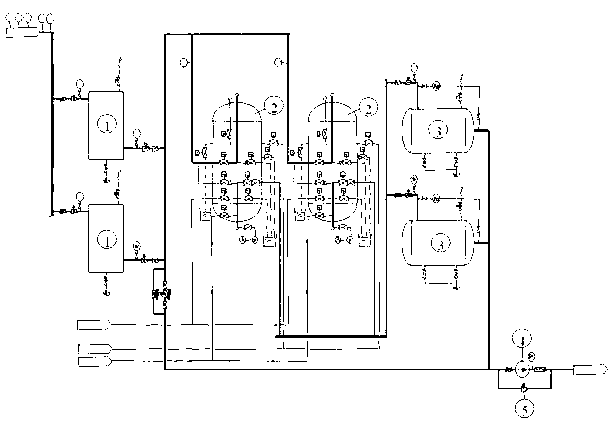

1.一种低压凝结水处理系统，它包括：永磁除铁过滤器(1)、高速混床(2)、大流量精密过滤器(3)、升压水泵(4)、水量平衡阀(5)、旁路系统(6)及相关连接管道、仪表和控制系统，其特征是：永磁除铁过滤器(1)，高速混床(2)，大流量精密过滤器(3)，升压水泵(4)和低压加热器(7)依次串联;设置一旁路系统(6)，一端与永磁除铁过滤器(1)出水口连接，另一端与升压水泵(4)进水口连接，旁路系统(6)为高速混床(2)与大流量精密过滤器(3)依次串联组成;设置一水量平衡阀(5)，一端与升压水泵(4)进水口连接，另一端与升压水泵(4)出水口连接。
2.根据权利要求1所述的一种低压凝结水处理系统，其特征是：所述的永磁除铁过滤器(1)一端与凝结水泵出水口连接，另一端与高速混床(2)进水口连接。
3.根据权利要求1所述的一种低压凝结水处理系统，其特征是：所述的大流量精密过滤器(3)一端与高速混床(2)出水口连接，另一端与升压水泵(4)进水口连接。
说明书
一种低压凝结水处理系统
技术领域
本实用新型涉及一种环境保护水处理设备,尤其是一种低压凝结水处理系统。
背景技术
目前，在传统的凝结水处理系统中，一般采用中压凝结水处理系统，公知的凝结水处理系统是由大流量精密过滤器(3)，高速混床(2)，树脂捕捉器(10)和低压加热器(7)串联而成。凝结水处理系统安装在凝结水泵(9)后，凝结水泵(9)扬程一般在1.6-4.0MPa之间，使凝结水处理系统设备运行压力比较高，设备制造压力等级高，使整套凝结水处理系统造价高居不下。另外大流量精密过滤器(3)用于高速混床(2)前，使得大流量精密过滤器滤芯更换时间缩短，提高运行成本。在高速混床(2)后设置树脂捕捉器(10)，由于树脂捕捉器(10)精度不高，不能完全保证混床破碎树脂不泄漏到后续设备，如果树脂泄漏，就会对机组运行造成危害，甚至紧急停机。
发明内容
本实用新型的目的是设计一种低压凝结水处理系统，该系统能够使凝结水处理系统设备运行压力大大降低，能够在高速混床前采用不适合中压系统的永磁除铁过滤器，使除铁运行成本大为降低，能够保证高速混床树脂绝对不会泄漏到后续设备，能够大大提高大流量精密过滤器滤芯更换周期。
本实用新型解决其技术问题所采用的技术方案：设计一种低压凝结水处理系统，它包括：永磁除铁过滤器、高速混床、大流量精密过滤器、升压水泵、水量平衡阀、旁路系统及相关连接管道、仪表和控制系统，其特征是：永磁除铁过滤器，高速混床，大流量精密过滤器，升压水泵和低压加热器依次串联;设置一旁路系统，一端与永磁除铁过滤器出水口连接，另一端与升压水泵进水口连接，旁路系统为高速混床与大流量精密过滤器依次串联组成;设置一水量平衡阀，一端与升压水泵进水口连接，另一端与升压水泵出水口连接。
所述的永磁除铁过滤器一端与凝结水泵出水口连接，另一端与高速混床进水口连接。
所述的大流量精密过滤器一端与高速混床出水口连接，另一端与升压水泵进水口连接。
本实用新型的优点是：设备运行压力低，降低造价和运行成本。稳定且处理精度高，完全达到回用标准，实现了节能环保的国家产业政策。大流量精密过滤器位于高速混床后，最大程度的延长了滤元的使用寿命，并能够保证高速混床树脂绝对不会泄漏到后续设备。采用永磁除铁过滤器，使除铁运行成本大为降低。
