申请日2013.04.09
公开(公告)日2013.08.28
IPC分类号C02F3/02; C02F7/00
摘要
污水处理中的曝气装置涉及污水处理曝气设备技术领域。污水处理中的曝气装置包括：微孔曝气头、曝气池底、曝气管、曝气池、曝气阀、曝气池壁、微孔，其特征在于：微孔曝气头位于曝气池中，微孔曝气头连接曝气管，曝气管横穿曝气池壁;曝气管上装有曝气阀;微孔曝气头有微孔。所述的微孔曝气头为莲蓬形，微孔曝气头上的微孔位于莲蓬形微孔曝气头的下侧部周边。所述的微孔曝气头的微孔孔径=0.06～0.12mm。所述的微孔曝气头、曝气管、曝气阀均为不锈钢材料。污水处理中的曝气装置突出的特点是：结构简单，成本低，一次安装好，长期运行，几乎不需要维护;不留曝气死角;曝气气泡的运动轨迹长、平均停留时间长，溶解氧的效率高，曝气效果好;不易堵塞。
权利要求书
1.污水处理中的曝气装置包括：微孔曝气头、曝气池底、曝气管、曝气池、 曝气阀、曝气池壁、微孔，其特征在于：微孔曝气头位于曝气池中，微孔曝气 头连接曝气管，曝气管横穿曝气池壁;曝气管上装有曝气阀;微孔曝气头有微 孔。
2.如权利要求1所述的污水处理中的曝气装置，其特征在于：所述的微孔 曝气头为莲蓬形，微孔曝气头上的微孔位于莲蓬形微孔曝气头的下侧部周边。
3.如权利要求1所述的污水处理中的曝气装置，其特征在于：所述的微孔 曝气头的微孔孔径=0.06～0.12mm。
4.如权利要求1所述的污水处理中的曝气装置，其特征在于：所述的微孔 曝气头、曝气管、曝气阀均为不锈钢材料。
说明书
污水处理中的曝气装置
技术领域
污水处理中的曝气装置涉及污水处理曝气设备技术领域。
背景技术
在污水处理过程中，曝气具有防止池内悬浮体沉降，并且加强池内有机物 与微生物及溶解氧的接触以及增氧使之加强对污水中有机物的分解。
现有技术中常见的曝气方法主要可分为两大类，即：气泡曝气法和表面曝 气法。
但现有技术的曝气设备往往动力消夏大，运行及维护成本高。
也有的转用曝气装置如申请号为201110165103.X的曝气转盘为解决底部死 角充氧能力低的问题，但需要带鼓齿轴心等，设备复杂，动力消耗也大。
发明内容
针对现有技术存在的缺陷，本实用新型的目的在于提供一种设备投资少， 运行维护成本低的曝气装置。为此本实用新型采用如下技术方案：
污水处理中的曝气装置包括：微孔曝气头1、曝气池底2、曝气管3、曝气池 4、曝气阀5、曝气池壁6、微孔1-1，其特征在于：微孔曝气头1位于曝气池5中， 微孔曝气头1连接曝气管3，曝气管3横穿曝气池壁6;曝气管3上装有曝气阀5; 微孔曝气头1有微孔1-1。

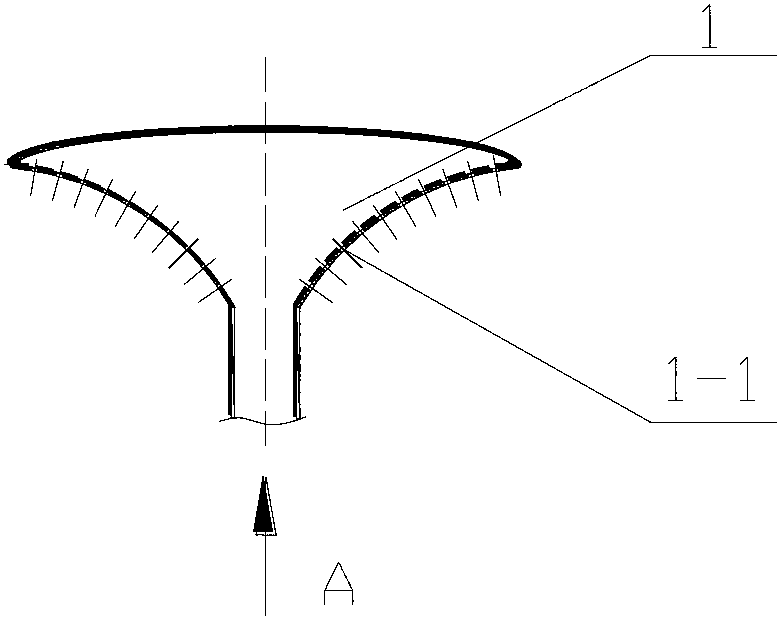

所述的微孔曝气头1为莲蓬形，微孔曝气头1上的微孔1-1位于莲蓬形微 孔曝气头1的下侧部周边。
所述的微孔曝气头1的微孔孔径=0.06～0.12mm。
所述的微孔曝气头1、曝气管3、曝气阀5均为不锈钢材料。
有益效果
1、污水处理中的曝气装置突出的特点是：结构简单，成本低，一次安装 好，长期运行，几乎不需要维护;
2、微孔曝气头1上的微孔1-1位于莲蓬形微孔曝气头1的侧下部，因此 通过微孔曝气头1的微孔1-1曝出的气泡，其曝气气泡的初速度方向以微孔曝 气头1的中心向四周运动，沿由横向逐渐朝向下方向过渡，到达曝气池底部后， 再由于气泡的上浮升力的作用，因此不留曝气死角。
3、由于气泡运动方向是由微孔曝气头1中心横向曝气，以及向下方向的 运动，因此在气泡在曝气池中较现有技术的，向上速度方向曝气气泡的运动轨 迹长、平均停留时间长，溶解氧的效率高，曝气效果好。
4、由于微孔曝气头1的微孔1-1在微孔曝气头1的下侧部，因此不容易 被污水中的沉淀物堵塞。
