申请日2013.04.01
公开(公告)日2013.08.07
IPC分类号C02F9/02
摘要

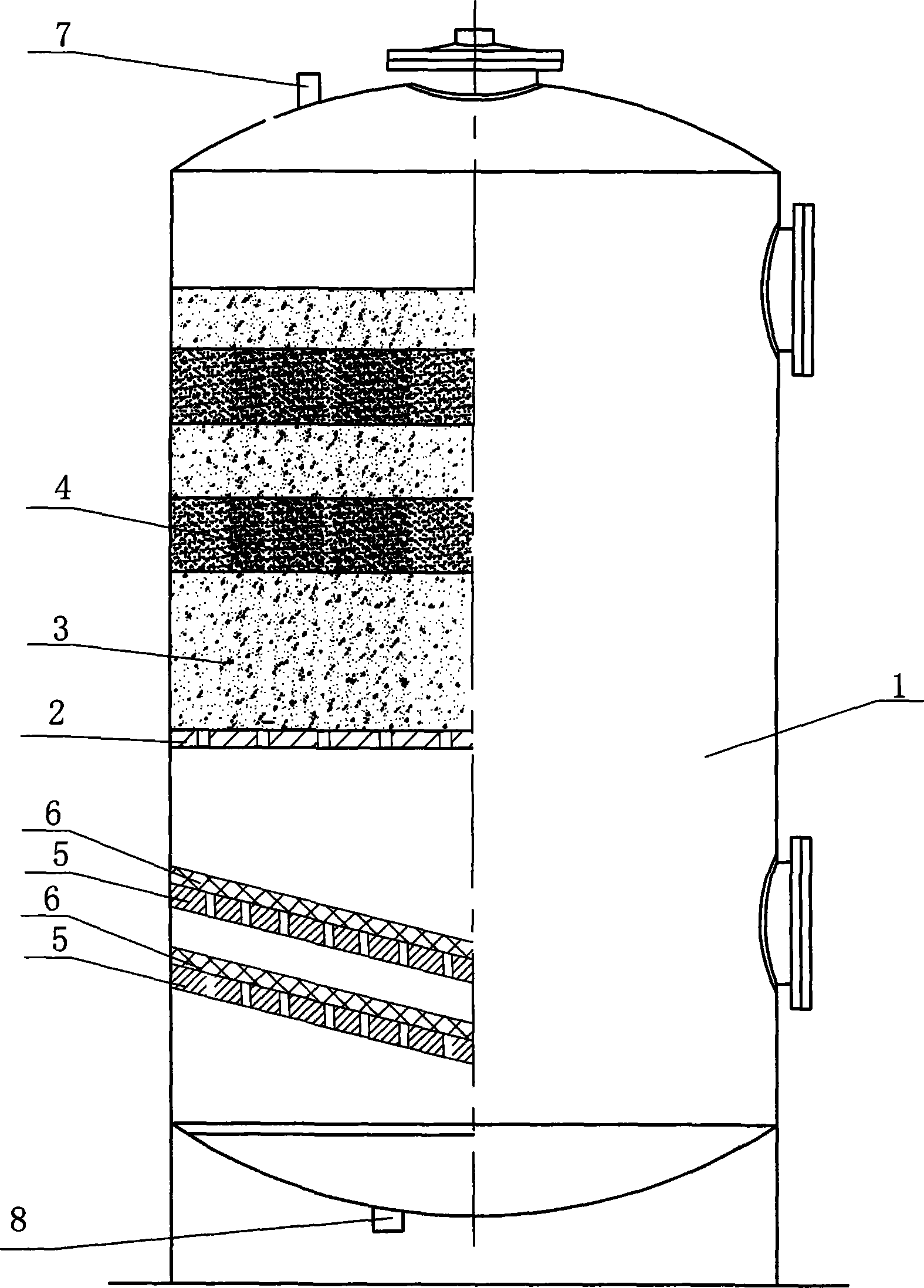

一种安全环保污水处理装置，主要解决现有净化效果差的问题。其特征在于：过滤罐(1)上部内固定有筛板(2)，筛板(2)上分层填充有聚丙烯颗粒(3)和核桃壳(4)滤料，过滤罐(1)下部内倾斜固定有2层斜筛板(5)，斜筛板(5)上固定有化纤单面绒滤布(6)，过滤罐(1)上端有污水进口(7)，过滤罐(1)下端侧面有净水出口(8)。该安全环保污水处理装置具有净化效果好的特点。
权利要求书
1.一种安全环保污水处理装置，包括过滤罐(1)，其特征在于： 过滤罐(1)上部内固定有筛板(2)，筛板(2)上分层填充有聚丙烯颗粒 (3)和核桃壳(4)滤料，过滤罐(1)下部内倾斜固定有2层斜筛板(5)， 斜筛板(5)上固定有化纤单面绒滤布(6)，过滤罐(1)上端有污水进口 (7)，过滤罐(1)下端侧面有净水出口(8)。
说明书
安全环保污水处理装置
技术领域：
本实用新型涉及一种油田所用的水处理装置，尤其是安全环保污 水处理装置。
背景技术：
在油田采油领域中，采出井液中含有油和水，需要将油与水分离 出来，分离出的水又需要从新注入井下。而注入井下的水需要进行处 理。而目前污水处理装置因结构原因存在着净化效果差的问题，净化 水达不到净化标准，影响采油效率。
实用新型内容：
为了解决现有净化效果差的问题。本实用新型提供一种安全环保污水处理装置。该安全环保污水处理装置具有净化效果好的特点。
本实用新型的技术方案是：该安全环保污水处理装置包括过滤 罐。过滤罐上部内固定有筛板，筛板上分层填充有聚丙烯颗粒和核桃 壳滤料，过滤罐下部内倾斜固定有2层斜筛板，斜筛板上固定有化纤 单面绒滤布，过滤罐上端有污水进口，过滤罐下端侧面有净水出口。
本实用新型具有如下有益效果：该安全环保污水处理装置由于采 用过滤罐上部内固定有筛板，筛板上分层填充有聚丙烯颗粒和核桃壳 滤料，过滤罐下部内倾斜固定有2层斜筛板，斜筛板上固定有化纤单 面绒滤布，过滤罐上端有污水进口，过滤罐下端侧面有净水出口的结 构。利用聚丙烯颗粒、核桃壳滤料和倾斜的化纤单面绒滤布二次过滤， 由此提高水净化效果效率，而且安全、节能、环保。所以说该安全环 保污水处理装置具有净化效果好的特点。
