申请日2013.01.23
公开(公告)日2013.06.26
IPC分类号C02F9/14
摘要
本实用新型公开了一种压力式污水生物处理装置，包括调节池、一体化设备、消毒池及排放池，一体化设备包括顺次接通的水解酸化池、接触氧化池、沉淀池及污泥池，水解酸化池与调节池接通，消毒池与沉淀池和排放池接通，调节池及一体化设备外壁均设置有保温层，接触氧化池连接有控制其内压力的压力控制装置。本实用新型采用上述结构，建设成本低，采用本实用新型对污水进行处理时，能克服高海拔地区气温和气压对污水处理的影响，且运行费用低。
权利要求书

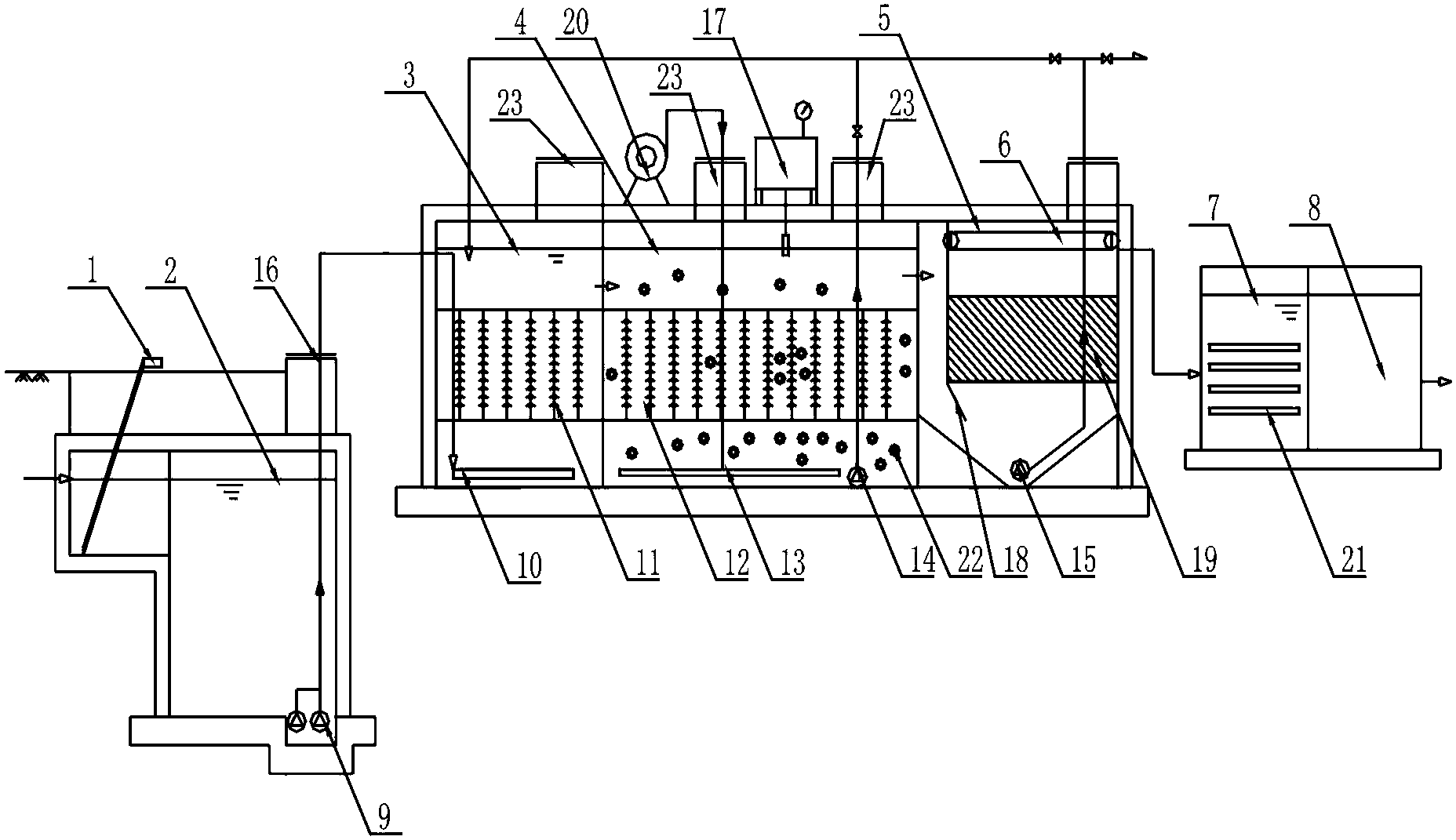

1.一种压力式污水生物处理装置，其特征在于：包括依次接通的调节池(2)、水解酸化池(3)、接触氧化池(4)、浮选沉淀池(5)、消毒池(7)及清水池(8)，所述水解酸化池(3)和接触氧化池(4)的顶部均安装有密封井盖(23)，所述水解酸化池(3)内设置有弹性生物填料(11)，所述接触氧化池(4)内设置有组合生物填料(12)和悬浮生物填料(22)，所述接触氧化池(4)的顶部设置有压力控制装置(17)和鼓风机(20)。
2.根据权利要求1所述的一种压力式污水生物处理装置，其特征在于：所述鼓风机(20)通过管道与安装在接触氧化池(4)底部的曝气管(13)连接。
3.根据权利要求1所述的一种压力式污水生物处理装置，其特征在于：所述浮选沉淀池(5)的上部设置有刮渣机(6)。
4.根据权利要求1所述的一种压力式污水生物处理装置，其特征在于：所述消毒池(7)内设置有紫外线消毒装置(21)。
说明书
一种压力式污水生物处理装置
技术领域
本实用新型涉及污水处理领域，具体是一种压力式污水生物处理装置。
背景技术
常规污水处理装置都是无压力式的，环境温度影响生物池曝气充氧的效果，尤其在高海拔地区因海拔高、气温低、缺氧，现有的污水处理设备难以对环境温度低及高海拔地区的污水进行处理，随着高海拔地区污水的持续排放，高海拔地区的面源污染加剧。近年来，为了便于对高海拔地区的污水进行处理，人们提供了一种一体化污水处理装置，其采用SBR工艺，该装置因受到高海拔地区气温和气压的影响，其在处理高海拔地区的污水时性能会受到影响，从而会影响到污水的处理质量。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供了一种在处理环境温度低及高海拔地区污水时能满足气压需求和避免污水降温过快，利用好氧池的曝气对浮选沉淀池进行气浮浮选净化，从而提高污水处理质量和效率的一种压力式污水生物处理装置。
本实用新型的目的主要通过以下技术方案实现：一种压力式污水生物处理装置，包括依次接通的调节池、水解酸化池、接触氧化池、浮选沉淀池、消毒池及清水池，所述水解酸化池和接触氧化池的顶部均安装有密封井盖，所述水解酸化池内设置有弹性生物填料，所述接触氧化池内设置有组合生物填料和悬浮生物填料，所述接触氧化池的顶部设置有压力控制装置和鼓风机。
所述鼓风机通过管道与安装在接触氧化池底部的曝气管连接。
所述浮选沉淀池的上部设置有刮渣机。
进一步的，所述消毒池内设置有紫外线消毒装置。紫外线消毒装置用于对沉淀处理后的污水进行消毒。
与现有技术相比，本实用新型具有以下有益效果：本实用新型接触氧化池连接有控制其内压力的压力控制装置，本实用新型通过压力控制装置使接触氧化池反应时达到需求的压力，从而提高污水中的溶解氧，使微生物的活性升高，从而提高污水处理的质量和效率;接触氧化池内设置有组合生物填料和悬浮生物填料有利于增加微生物量，提高处理效果;利用好氧池的曝气对浮选沉淀池进行气浮浮选净化。
