申请日2013.04.01
公开(公告)日2013.09.25
IPC分类号E03F9/00; E03C1/302
摘要

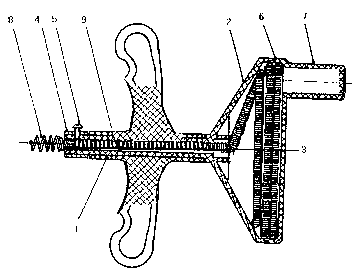

本实用新型涉及一种污水管道疏通工具，其特征是：由壳体(1)、中空盘(2)、绞簧导管(3)、定位套(4)、定位螺栓(5)、手动柄(6、手动柄套(7)、绞簧(8)和驱动器(9)组成，其特征是：所述的污水管道疏通工具，主要是在壳体与中空盘对合构成的锥形内腔顶部，设有通孔与所述壳体外端连有的绞簧导管连通;外端连有绞头的绞簧贯穿绞簧导管内孔盘绕在所述的锥形内腔中;所述绞簧导管的外圆上转动连有套柄;在位于所述套柄的前端绞簧导管的外圆上环套连有定位套;所述定位套通过定位螺栓将置于所述绞簧导管内孔的绞簧固紧;在所述中空盘的外端面上连有手动柄。本实用新型污水管道疏通工具师生可自行操作疏通作业，以提高学校的卫生环境和降低维修成本。
权利要求书
1.一种污水管道疏通工具，由壳体(1)、中空盘(2)、绞簧导管(3)、定位套(4)、定位螺栓(5)、手动柄(6、手动柄套(7)、绞簧(8)和驱动器(9)组成，其特征是：所述的污水管道疏通工具，主要是在壳体与中空盘对合构成的锥形内腔顶部，设有通孔与所述壳体外端连有的绞簧导管连通;外端连有绞头的绞簧贯穿绞簧导管内孔盘绕在所述的锥形内腔中;所述绞簧导管的外圆上转动连有套柄;在位于所述套柄的前端绞簧导管的外圆上环套连有定位套;所述定位套通过定位螺栓将置于所述绞簧导管内孔的绞簧固紧;在所述中空盘的外端面上连有手动柄。
说明书
污水管道疏通工具
技术领域
本实用新型涉及污水管道疏通工具技术领域，具体涉及一种污水管道疏通工具。
背景技术
现有技术中，学校用于办公或师生洗漱的自来水供给房间，常因排污下水管道被杂乱物堵塞，造成污水不能及时从下水管道排出而四处流溢，严重地影响了学校的卫生环境。通常学校要请专业的管道疏通人员前来作业。由于专业疏通收费价格偏高，明显地增加了学校的维修成本。
发明内容
针对上述现有技术存在的不足，本实用新型的目的在于提供一种污水管道疏通工具师生可自行操作疏通作业，以提高学校的卫生环境和降低维修成本。
本实用新型的技术方案是：一种污水管道疏通工具，它是在壳体与中空盘对合构成的锥形内腔顶部，设有通孔与所述壳体外端连有的绞簧导管连通;外端连有绞头的绞簧贯穿绞簧导管内孔盘绕在所述的锥形内腔中;所述绞簧导管的外圆上转动连有套柄;在位于所述套柄的前端绞簧导管的外圆上环套连有定位套;所述定位套通过定位螺栓将置于所述绞簧导管内孔的绞簧固紧;在所述中空盘的外端面上连有手动柄。
本实用新型通过采取上述结构，当学校排污下水管道堵塞需要疏通时，师生可自行操作将盘绕在所述锥形内腔中的绞簧拉出一定长度通过定位螺栓固紧。一手动柄套，一手转动手动柄带动壳体外端绞簧导管内的绞簧驱动器，在排污下水管道内转动和上、下移动，将排污下水管道内堵塞的杂乱物疏通清除，确保污水顺畅地排出，有效地提高了学校的卫生环境，明显地降低了维修成本。
