申请日2013.01.24
公开(公告)日2013.07.24
IPC分类号F16K37/00
摘要
本实用新型公开了一种进水孔连有流量检测装置的水处理阀，在阀体的进水孔串接连有流量检测装置。当水处理阀进行工作、反洗、正洗、吸盐和盐箱注水工序工作时，对进入阀体进水孔的水流量通过流量检测装置的检测计量，来实现对通过阀体出水孔、污水孔和盐箱注水孔排出流量的控制。同现有技术相比，有效地提高了水处理的加工质量和明显地节省了水资源。
权利要求书

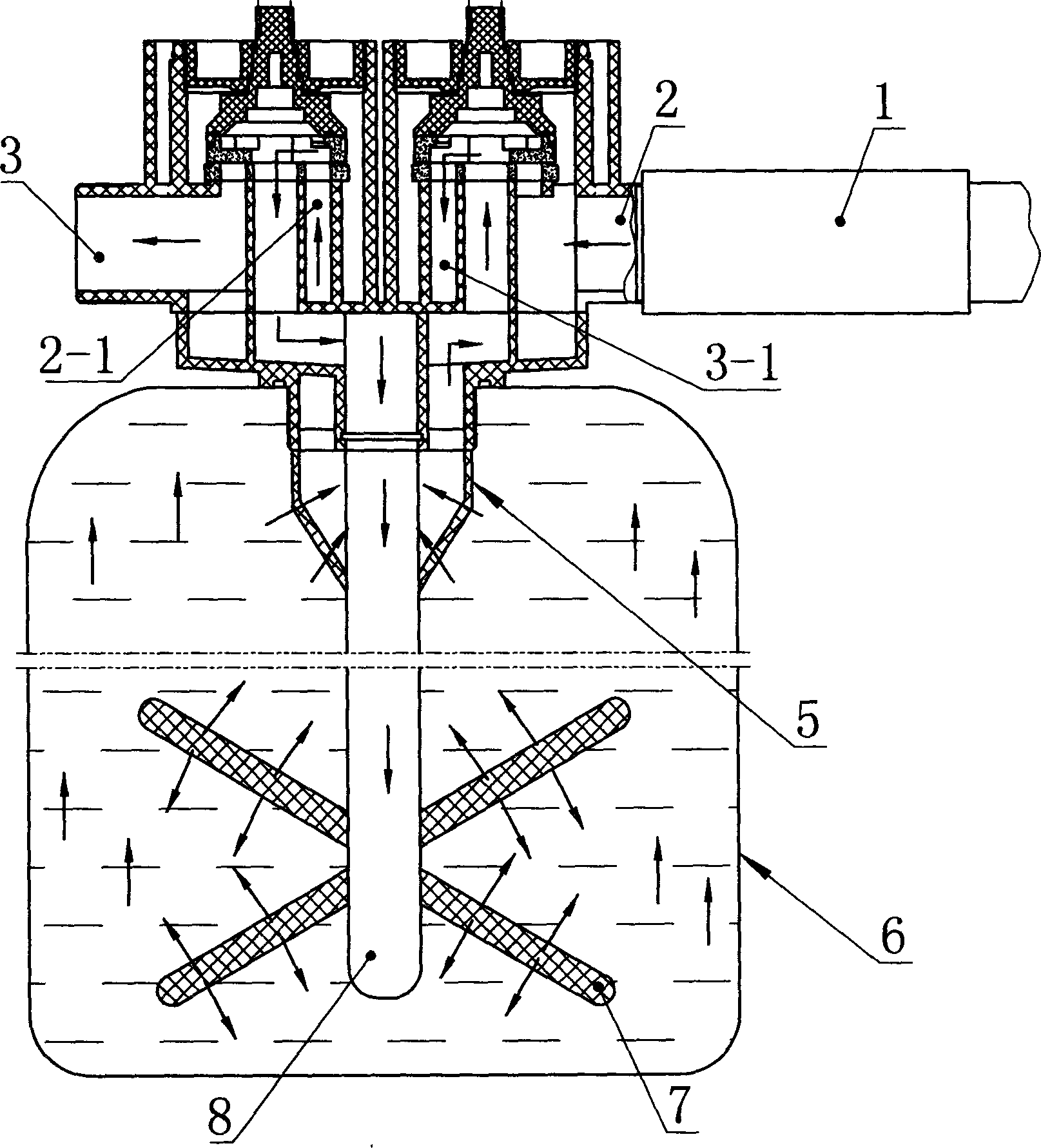

1.一种进水孔连有流量检测装置的水处理阀，包括阀体;其特征 在于：在所述阀体的进水孔(2)串接连有流量检测装置(1)。
2.根据权利要求1所述的一种进水孔连有流量检测装置的水处理 阀，其特征在于：所述的流量检测装置(1)是流量表、流量计和流量 传感器的其中一种。
说明书
一种进水孔连有流量检测装置的水处理阀
(一)技术领域：本实用新型涉及水处理装置;具体涉及一种进水孔连 有流量检测装置的水处理阀。
(二)背景技术：现有技术中水处理阀是在阀体的出水孔串接连有流量 检测装置，以对工作工序向外输出的水流量进行检测计量，但却不能对 阀体上其它水孔向外输出的水流量进行计量检测，如水处理的反洗、正 洗、吸盐和盐箱注水工序。当进行反洗工序时，向外输出的污水是通过 阀体上的污水孔直接排出，无法通过阀体上出水孔连接的流量检测装置 进行计量。通常操作工人是根据污水排出的时间来确定计算污水排出的 流量。由于污水排出的水流时快、时慢，难以通过时间来精确控制污水 排出的流量，当污水排出流量达不到设定值时，严重地降低了水处理的 加工质量;当污水排出流量超过设定值时，又白白地浪费了水资源。
(三)发明内容：针对上述现有技术存在的不足，本实用新型的目的在 于提供一种进水孔连有流量检测装置的水处理阀，旨在工作中确保水处 理的加工质量和节省水资源。
为实现上述目的，本实用新型的技术方案是这样实现的，这种进水 孔连有流量检测装置的水处理阀，包括阀体;它是在所述阀体的进水孔 串接连有流量检测装置。
实施上述技术方案时，本实用新型所述的流量检测装置是流量表、 流量计和流量传感器的其中一种。
本实用新型通过采取将上述流量检测装置与阀体进水孔串接连通的 结构，当水处理阀进行工作、反洗、正洗、吸盐和盐箱注水工序工作时， 对进入阀体进水孔的水流量通过流量检测装置的检测计量，来实现对通 过阀体出水孔、污水孔和盐箱注水孔排出流量的控制。同现有技术相比， 有效地提高了水处理的加工质量和明显地节省了水资源。
