申请日2013.01.24
公开(公告)日2013.07.17
IPC分类号C25C7/00; C25C1/20
摘要
本实用新型涉及废水处理技术领域，具体的说是一种PCB加工含银废水提银装置，所述储存桶与阀门连接，阀门与泵连接，泵通过废水管与反应器连接，反应器顶端连接有加药桶，反应器底端通过提银管连接有提银系统，提银系统内设置有阳极和阴极，提银系统通过回收管与环保池连接，本实用新型采用的处理低银含量的废水设备，直接产生金属银，无需焚烧，不会造成二次污染，提取出的银品味在99%以上，本实用新型含银废水进入环保池处理之前，先将其中的银提取出来，减轻环保处理压力，提高资源利用效率。
权利要求书

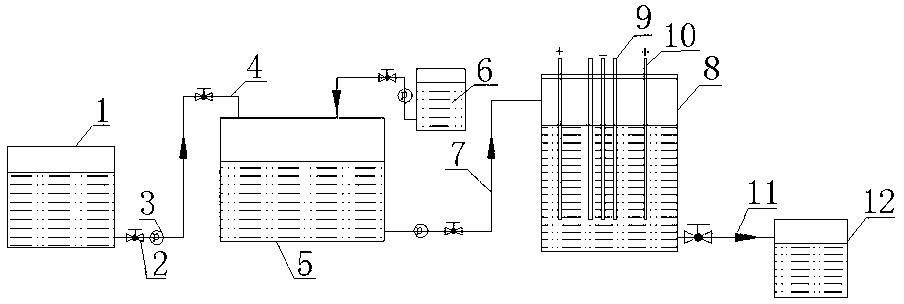

1.一种PCB加工含银废水提银装置，包含储存桶、阀门、泵、废水管、反应器、加药桶、提银管、提银系统、阴极、阳极、回收管、环保池，其特征在于：所述储存桶与阀门连接，阀门与泵连接，泵通过废水管与反应器连接，反应器顶端连接有加药桶，反应器底端通过提银管连接有提银系统，提银系统内设置有阳极和阴极，提银系统通过回收管与环保池连接。
说明书
一种PCB加工含银废水提银装置
技术领域
本实用新型涉及废水处理技术领域，具体的说是一种PCB加工含银废水提银装置。
背景技术
伴随印刷电路板制造业，金属表面处理业及电镀业在台湾的发展，重金属废液与废水如未经适当处理，任意排放，将对生态环境造成极为严重的破坏，因此含重金属废弃物与废水的回收与处理一直受到主管机关与环保团体相当的关注，工厂内含重金属废水的主要来源为高浓度但量少的废溶液，废电镀液或废清洁液等与低浓度但量大的清洗废水，故水中重金属浓度视来源有极大差异， 传统重金属废液与废水的处理方式以混凝沉淀法为主，但此方法会产生大量的有害污泥，造成严重的污泥处置问题，且有价金属无法回收造成资源浪费，现行采用树脂吸附-焚烧处理方法，造成二次污染，且回收效率低下，无法体现废水价值，且易于暗箱操作，无法确保PCB加工企业应有的合理收益。
因此，为克服上述技术的不足而设计出一款处理低银含量废水设备，直接产生金属银，无需焚烧，不会造成二次污染，提取出的金属银品味在99%以上的一种PCB加工含银废水提银装置，正是发明人所要解决的问题。
发明内容
针对现有技术的不足，本实用新型的目的是提供一种PCB加工含银废水提银装置，其结构简单，使用方便，直接产生金属银，无需焚烧，不会造成二次污染，提取出的金属银品味在99%以上，有非常好的实用价值。
本实用新型解决其技术问题所采用的技术方案是：一种PCB加工含银废水提银装置，包含储存桶、阀门、泵、废水管、反应器、加药桶、提银管、提银系统、阴极、阳极、回收管、环保池，其特征在于：所述储存桶与阀门连接，阀门与泵连接，泵通过废水管与反应器连接，反应器顶端连接有加药桶，反应器底端通过提银管连接有提银系统，提银系统内设置有阳极和阴极，提银系统通过回收管与环保池连接。
本实用新型的有益效果是：
1、本实用新型采用的处理低银含量的废水设备，直接产生金属银，无需焚烧，不会造成二次污染，提取出的银品味在99%以上。
2、本实用新型含银废水进入环保池处理之前，先将其中的银提取出来，减轻环保处理压力，提高资源利用效率。
