申请日2013.01.23
公开(公告)日2013.06.26
IPC分类号C02F9/14
摘要
本实用新型公开了一种间歇式生物污水处理装置，主要由缺氧池、好氧池和安装在好氧池底部的潜水曝气机、设置在滗水池上部的驱动装置和超声波液位传感器、设置在滗水池底部的污泥界面仪、以及设置在滗水池内的滗水器构成，所述缺氧池内设置有生物填料，所述潜水曝气机连接射流器和空气管，所述好氧池内设置的溶解氧检测仪通过电缆与PLC自动控制柜相连接。本实用新型采用自动控制曝气机运行，降低能耗，并且该装置中的旋转式滗水器能根据处理工艺的不同要求，准确的滗水运行，同时还避免将水面上的浮渣排出。
权利要求书

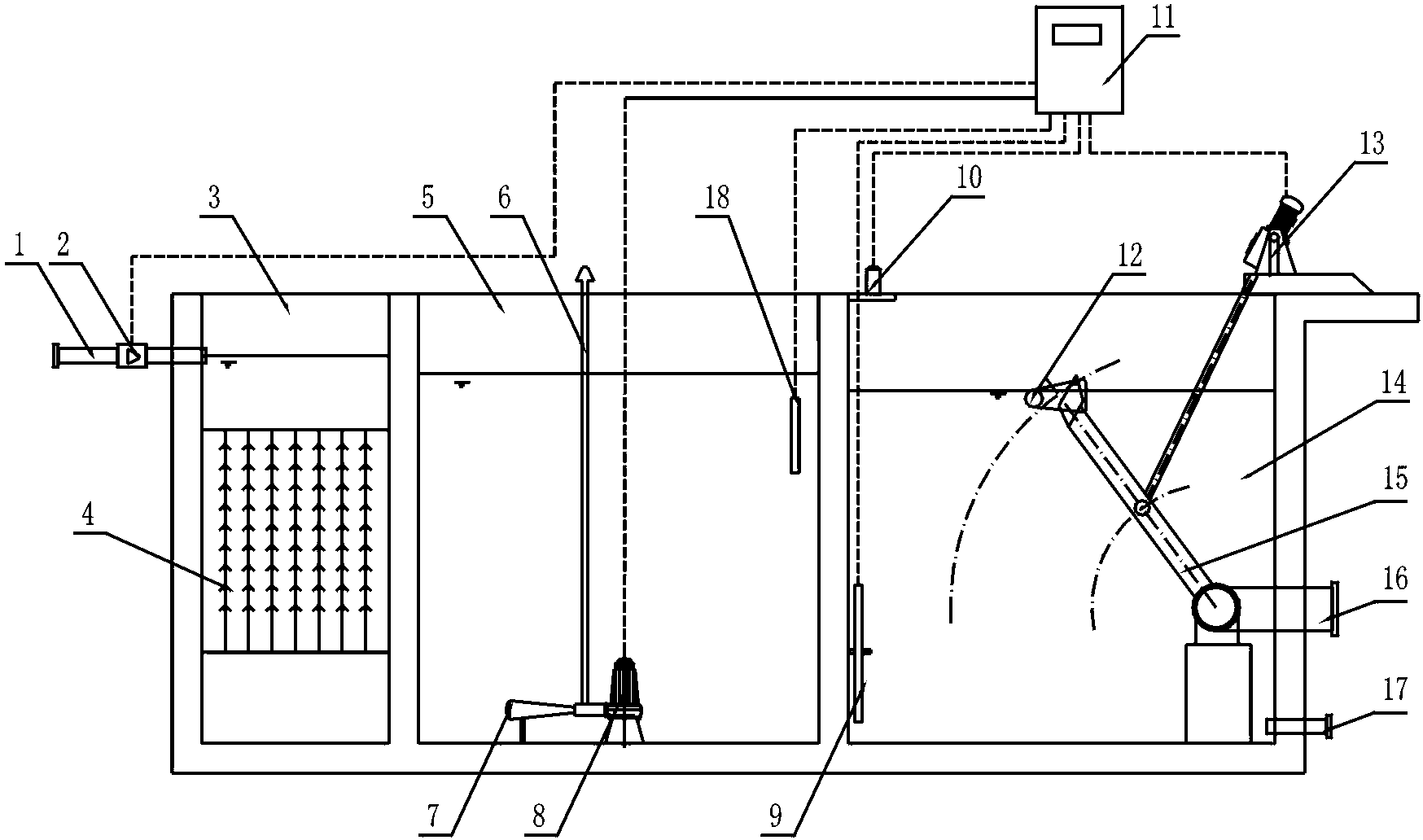

1.一种间歇式生物污水处理装置，其特征在于：主要由缺氧池(3)、好氧池(5)和安装在好氧池(5)底部的潜水曝气机(8)、设置在滗水池(14)上部的驱动装置(13)和超声波液位传感器(10)、设置在滗水池(14)底部的污泥界面仪(9)、以及设置在滗水池(14)内的滗水器(15)构成，所述缺氧池(3)内设置有生物填料(4)，所述潜水曝气机(8)连接射流器(7)和空气管(6)，所述好氧池(5)内设置的溶解氧检测仪(18)通过电缆与PLC自动控制柜(11)相连接。
2. 根据权利要求1所述的一种间歇式生物污水处理装置，其特征在于：所述缺氧池(3)连接的进水管(1)上设置有流量计(2)，流量计(2)通过电缆与PLC自动控制柜(11)相连接。
3.根据权利要求1所述的一种间歇式生物污水处理装置，其特征在于：所述潜水曝气机(8)通过电缆与PLC自动控制柜(11)相连接。
说明书
一种间歇式生物污水处理装置
技术领域
本实用新型涉及污水处理设备，具体是指一种间歇式生物污水处理装置。
背景技术
目前，在污水生物处理中，广泛应用序批式活性污泥法，如间歇式活性污泥法(SBR)、周期循环活性污泥法(CASS)等工艺中，其中关键设备为曝气机和滗水器，曝气机的性能直接影响了污水处理的效果，曝气机又是污水处理中能耗最高的设备，常规处理工艺中将曝气机一直运行，这样电耗较高。而滗水器影响出水效果，一个完整工艺周期包括进水、曝气、沉淀、排水过程，在不同的周期过程中，滗水器需准确完成不同的动作，而现有的滗水器中经常回出现错误指令，使滗水器下降将还没处理好的污水排出，造成污水处理事故，并且经常还将水面上的浮渣也排出，造成排水的水质变差。
实用新型内容
本实用新型的目的在于克服上述现有技术的缺点和不足，提供一种间歇式生物污水处理装置，采用自动控制曝气机运行，降低能耗，并且该装置中的旋转式滗水器能根据处理工艺的不同要求，准确的滗水运行，同时还避免将水面上的浮渣排出。
本实用新型的目的通过下述技术方案实现：一种间歇式生物污水处理装置，主要由缺氧池、好氧池和安装在好氧池底部的潜水曝气机、设置在滗水池上部的驱动装置和超声波液位传感器、设置在滗水池底部的污泥界面仪、以及设置在滗水池内的滗水器构成，所述缺氧池内设置有生物填料，所述潜水曝气机连接射流器和空气管，所述好氧池内设置的溶解氧检测仪通过电缆与PLC自动控制柜相连接。
所述缺氧池连接的进水管上设置有流量计，流量计通过电缆与PLC自动控制柜相连接。
进一步的，所述潜水曝气机通过电缆与PLC自动控制柜相连接。
综上所述，本实用新型具有以下优点：根据流量计提供信号，以及溶解氧检测仪检测水中溶解氧通过PLC自动控制柜控制潜水曝气机运行，有利于降低潜水曝气机的电耗;通过超声波液位传感器检测到水面高度信号，污泥界面仪检测到污泥高度信号，以及由工艺周期的信号等输入控制装置，控制装置对信号进行处理，然后输出信号给变频器，由变频器指令传动装置电机动作;滗水器在传动装置的带动下旋转，实现自动化准确的滗水控制，由于输入信号的变化，又将信号反馈给控制装置，如此反复实现控制;同时滗水器上的浮筒挡渣装置避免将浮渣排出水池。
