申请日2012.12.25
公开(公告)日2013.06.26
IPC分类号C02F1/40; B01D36/04
摘要
本实用新型涉及一种用于含油废水预处理的煤渣过滤装置，适用于废水处理。本实用新型包括滤池、上清液排出口、开关阀门、过滤槽和出水阀门，所述上清液排出口设置在滤池上，所述滤池与过滤槽之间通过开关阀门连通，所述出水阀门设置在过滤槽上，还包括煤渣层和穿孔隔板，所述穿孔钢板上设置有若干过滤孔，所述煤渣层设置在过滤槽内靠近滤池侧，所述穿孔隔板设置在过滤槽内并将煤渣层和流道隔开。本实用新型与现有技术相比，具有以下优点和效果：结构设计合理，过滤效果好，成本低。
权利要求书
1.一种用于含油废水预处理的煤渣过滤装置，包括滤池、上清液排出口、开关阀门、过滤槽和出水阀门，所述上清液排出口设置在滤池上，所述滤池与过滤槽之间通过开关阀门连通，所述出水阀门设置在过滤槽上，其特征在于：还包括煤渣层和穿孔隔板，所述穿孔钢板上设置有若干过滤孔，所述煤渣层设置在过滤槽内靠近滤池侧，所述穿孔隔板设置在过滤槽内并将煤渣层和流道隔开。
2.根据权利要求1所述的用于含油废水预处理的煤渣过滤装置，其特征在于：所述流道由交错并且间隔排布的钢板形成，所述出水阀门设置在流道的末端。
3.根据权利要求1所述的用于含油废水预处理的煤渣过滤装置，其特征在于：所述上清液排出口的高度为滤池总高度的三分之二。
说明书
一种用于含油废水预处理的煤渣过滤装置
技术领域
本实用新型涉及一种用于含油废水预处理的煤渣过滤装置，适用于废水处理。
背景技术
煤渣是一种由多种物质组成的混合物，煤渣中的碳粒表面呈多孔状，并有大量不饱和键的活性基团，故具有吸附性能。此外，煤渣还含有铁、多种氧化物及硅酸盐，不仅具有类似分子筛的吸附性能，且在一定酸度范围内产生硅酸胶体和氢氧化物，有混凝和助凝作用，目前对于含油废水的处理，国内外进行了大量的研究实践，但大多存在如下问题：⑴处理效果差，除油率低;⑵处理成本高，因而本实用新型提供一种利用煤渣的上述特性来进行含油废水预处理的过滤装置。
实用新型内容
本实用新型的目的在于克服现有技术中存在的上述不足，而提供一种结构设计合理，过滤效果好，成本低的用于含油废水 预处理的煤渣过滤装置。
本实用新型解决上述问题所采用的技术方案是：该用于含油废水预处理的煤渣过滤装置包括滤池、上清液排出口、开关阀门、过滤槽和出水阀门，所述上清液排出口设置在滤池上，所述滤池与过滤槽之间通过开关阀门连通，所述出水阀门设置在过滤槽上，其特征在于：还包括煤渣层和穿孔隔板，所述穿孔钢板上设置有若干过滤孔，所述煤渣层设置在过滤槽内靠近滤池侧，所述穿孔隔板设置在过滤槽内并将煤渣层和流道隔开。废水排入滤池后，经过初步沉淀，杂质沉入滤池底部，而滤池上部的较清的水由上清液排出口排出;剩余的污水通过开关阀门流进煤渣层，经过煤渣层的过滤后通过穿孔隔板进入流道，通过穿孔隔板时，废水中的油被煤渣吸附，体积较大的杂质将会被过滤孔过滤掉;最后污水流过流道并从出水阀门流出，流过流道时，杂质被沉淀在过滤槽的流道内，过滤效果更好。
本实用新型所述流道由交错并且间隔排布的钢板形成，所述出水阀门设置在流道的末端。可增加流道的长度，从而在污水流出过程中沉淀更多的杂质，过滤效果更好。

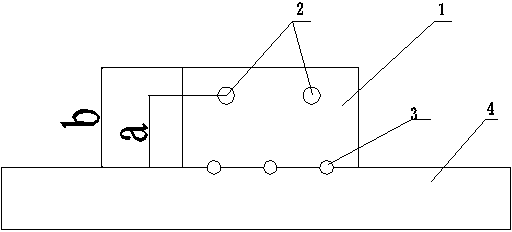

本实用新型所述上清液排出口的高度a为滤池总高度b的三分之二。由于油的密度比水小，因此油液位于废水的上层，上清液排出口设置在滤池三分之二高度处可将油液直接排出。
本实用新型与现有技术相比，具有以下优点和效果：结构设计合理，过滤效果好，成本低。
