申请日2012.11.19
公开(公告)日2013.05.22
IPC分类号B01D29/64; B01D35/02
摘要
一种沼气池污泥泵防堵管头，包括导流板、过滤筒、旋转叶片、刮刀、上轴承、下轴承、底板、盖板和导管，导流板焊接在底板和盖板之间，盖板中心设有导管，在盖板和底板之间安装过滤筒，过滤筒上端和导管相连通，过滤筒上开有圆孔;旋转叶片的上端焊接在上轴承的外表面，下端焊接在下轴承的外表面，在旋转叶片上设有刮刀;上轴承和下轴承安装在过滤筒上。污泥通过泵的吸力从过滤筒处吸入，由于在底板和盖板之间设有导流板，污泥只能从三块导流板之间进入，又在过滤筒外面装有旋转叶片，污泥吸入时产生的力作用在旋转叶片上，推动旋转叶片转动;旋转叶片上设有刮刀，随着旋转叶片的转动，刮刀将过滤筒外表面的污泥刮除，起到防堵的作用。
权利要求书

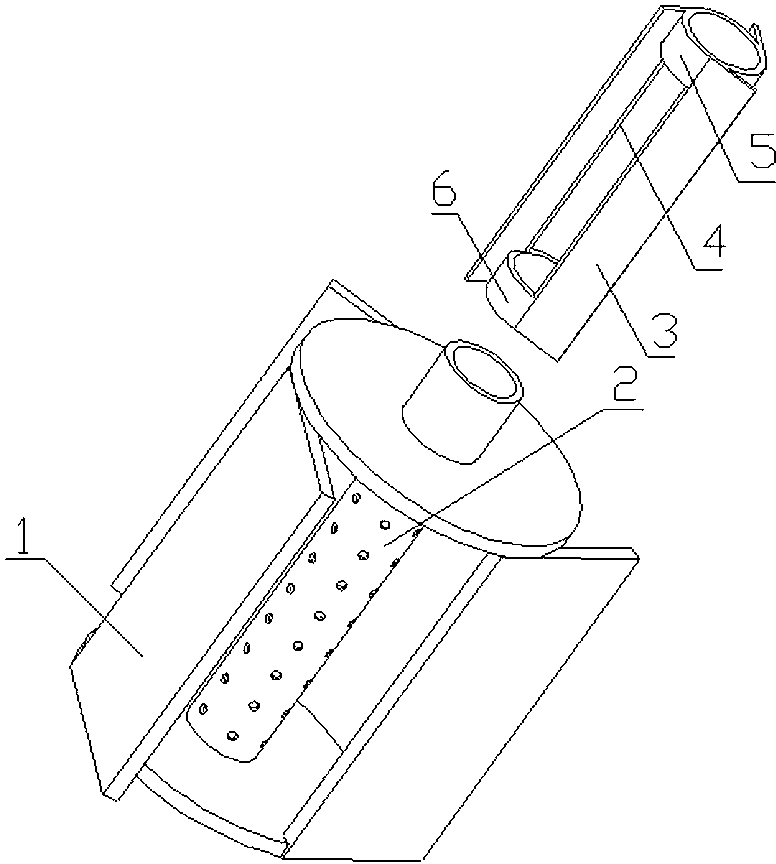

1.沼气池污泥泵防堵管头，包括导流板(1)、过滤筒(2)、旋转叶片(3)、刮刀(4)、上轴承(5)、下轴承(6)、底板(7)、盖板(8)和导管(9)，其特征是：导流板(1)焊接在底板(7)和盖板(8)之间，盖板(8)中心设有导管(9)，在盖板(8)和底板(7)之间安装过滤筒(2)，过滤筒(2)上端和导管(9)相连通，过滤筒(2)上开有圆孔;旋转叶片(3)的上端焊接在上轴承(5)的外表面，下端焊接在下轴承(6)的外表面;上轴承(5)和下轴承(6)安装在过滤筒(2)上。
2.根据权利要求1所述的沼气池污泥泵防堵管头，其特征是：所述旋转叶片(3)上设有刮刀(4)。
3.根据权利要求1所述的沼气池污泥泵防堵管头，其特征是：所述导流板(1)有三块，均匀分布安装。
4.根据权利要求1所述的沼气池污泥泵防堵管头，其特征是：所述旋转叶片(3)有三片，均匀分布安装。
说明书
沼气池污泥泵防堵管头
技术领域
本实用新型涉及一种防堵管头，尤其是一种沼气池污泥泵防堵管头。
背景技术
目前在用的污泥泵一般都只有简单的防堵装置，就是在泵的吸入口装一个过滤网，适用于淤泥不太严重的地方。对于沼气池内的淤物或者污泥比较严重的地方，污水浓度就会很高，会比较粘稠，虽然能把污物挡在外面，但是过滤网外往往就会被堵住，泵就无法正常工作，这样只能人工进行清理，然后再排污，由此会增加劳动强度，又比较麻烦。因此急需一个装置能够自动高效地清理管头上的淤物。
发明内容
本实用新型的目的是提供一种沼气池污泥泵防堵管头。
本实用新型要解决的问题是现有污泥泵防堵存在的不足。
为实现本实用新型的目的，本实用新型采用的技术方案是：
本实用新型沼气池污泥泵防堵管头，包括导流板、过滤筒、旋转叶片、刮刀、上轴承、下轴承、底板、盖板和导管，导流板焊接在底板和盖板之间，盖板中心设有导管，在盖板和底板之间安装过滤筒，过滤筒上端和导管相连通，过滤筒上开有圆孔;旋转叶片的上端焊接在上轴承的外表面，下端焊接在下轴承的外表面，在旋转叶片上设有刮刀;上轴承和下轴承安装在过滤筒上，旋转叶片能够通过上轴承和下轴承绕着过滤筒旋转。
导流板有三块，均匀分布安装。旋转叶片有三片，均匀分布安装。整个装置为不锈钢材料。
本实用新型的优点是：污泥通过泵的吸力从过滤筒处吸入，由于在底板和盖板之间设有导流板，污泥只能从三块导流板之间进入，又在过滤筒外面装有旋转叶片，污泥吸入时产生的力作用在旋转叶片上，推动旋转叶片转动;旋转叶片上设有刮刀，随着旋转叶片的转动，刮刀将过滤筒外表面的污泥刮除，从而起到防堵的作用，应具有广阔的市场空间。
