申请日2012.11.20
公开(公告)日2013.08.14
IPC分类号C02F11/12
摘要
本实用新型涉及一种带式污泥浓缩脱水一体机，它包括机架，在所述机架中间设有主脱水辊轮，在所述主脱水辊轮一侧的机架内设有张紧辊轮，在所述主脱水辊轮另一侧机架内设有辅助辊轮，在所述辅助辊轮上部设有驱动装置，在各辊轮之间设有滤带。本实用新型精度高、处理效果好、生产效率高、使用寿命长。
权利要求书

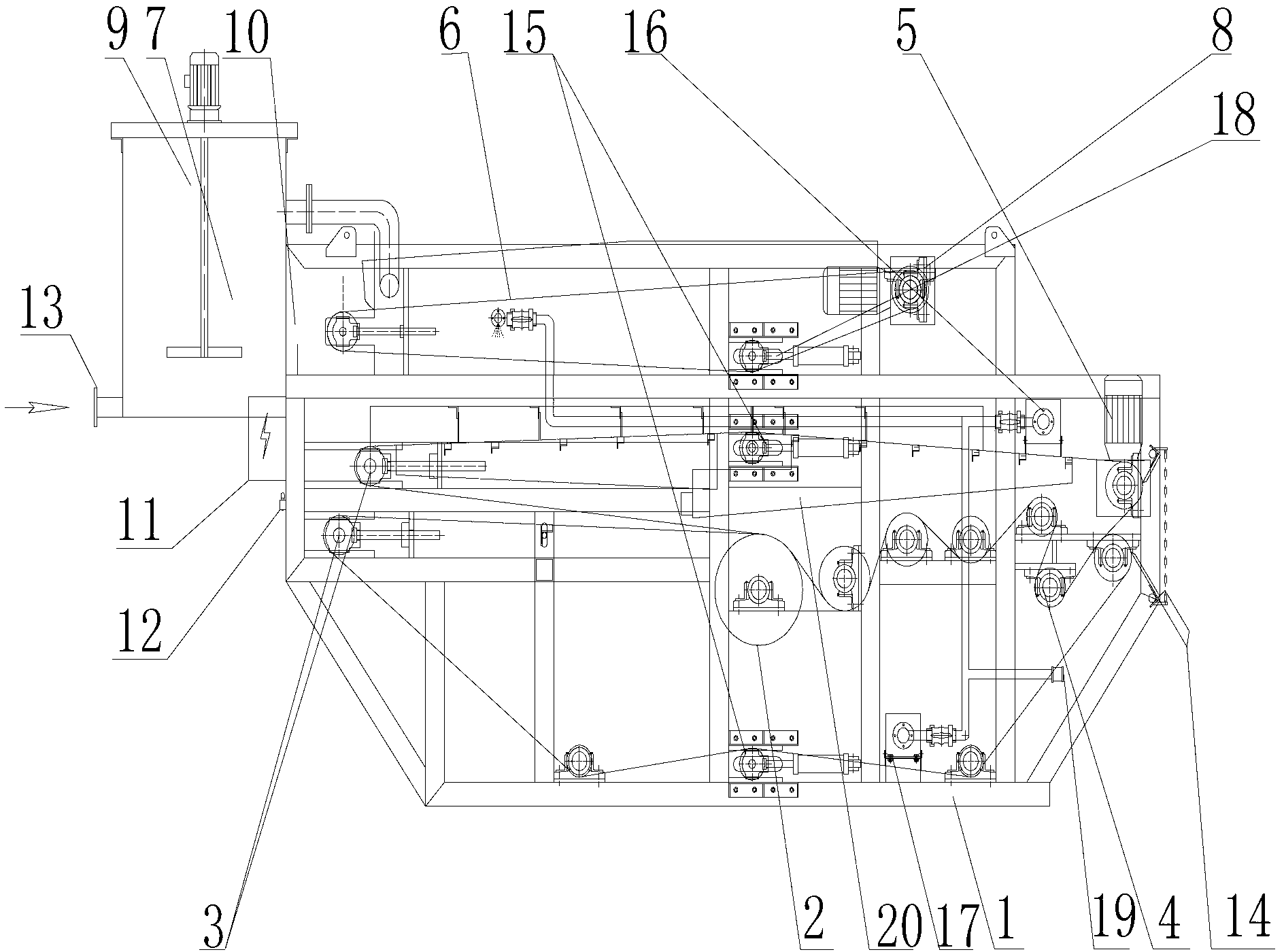

1.一种带式污泥浓缩脱水一体机，其特征在于：它包括机架(1)，在所述机架(1)中间设有主脱水辊轮(2)，在所述主脱水辊轮(2)一侧的机架(1)内设有张紧辊轮(3)，在所述主脱水辊轮(2)另一侧机架(1)内设有辅助辊轮(4)，在所述辅助辊轮(4)上部设有驱动装置(5)，在各辊轮之间设有滤带(6)，在所述机架(1)上方一侧设有搅拌罐(7)，另一侧设有浓缩电机(8)，在所述搅拌罐(7)内设有聚凝搅拌装置(9)，在所述搅拌罐(7)旁的机架(1)上设有污泥分配器(10)，在所述搅拌罐(7)下方设有电器分配箱(11)，在所述电器分配箱(11)下方设有气动元件张紧力调节装置(12)，在所述搅拌罐(7)上设有进料口(13)，在所述驱动装置(5)下方的机架(1)上设有出料口(14)。
2.根据权利要求1所述的带式污泥浓缩脱水一体机，其特征在于：在所述主脱水辊轮(2)上部及下部的机架(1)上各设有一台调偏装置(15)。
3.根据权利要求1所述的带式污泥浓缩脱水一体机，其特征在于：在所述机架(1)上部设有滤带上清洗装置(16)。
4.根据权利要求1所述的带式污泥浓缩脱水一体机，其特征在于：在所述机架(1)下部设有滤带下清洗装置(17)。
5.根据权利要求1所述的带式污泥浓缩脱水一体机，其特征在于：在所述浓缩电机(8)下方机架(1)上设有浓缩机调偏装置(18)。
6.根据权利要求4所述的带式污泥浓缩脱水一体机，其特征在于：在所述滤带下清洗装置(17)上部设有清洗水进口(19)。
7.根据权利要求1所述的带式污泥浓缩脱水一体机，其特征在于：在所述主脱水辊轮(2)上方机架(1)上设有接水盘(20)。
说明书
一种带式污泥浓缩脱水一体机
技术领域
本实用新型涉及一种脱水装置，具体涉及一种污泥浓缩脱水一体 机。
背景技术
目前，市场上的污泥浓缩脱水一体机各式各样。大部分在实际使 用过程中容易出现故障，处理效果不明显，不能达到规定要求。制造 成本较高，故障时需要停产检修，既费时又费力。所以，制造一种精 度高、处理效果好、提高生产效率的污泥浓缩脱水一体机是急需解决 的问题。
发明内容
发明目的：本实用新型的目的是为了克服现有技术中的不足，提 供一种精度高、处理效果好、生产效率高、使用寿命长的带式污泥浓 缩脱水一体机。
技术方案：为了解决上述技术问题，本实用新型所述的一种带式 污泥浓缩脱水一体机，它包括机架，在所述机架中间设有主脱水辊轮， 在所述主脱水辊轮一侧的机架内设有张紧辊轮，在所述主脱水辊轮另 一侧机架内设有辅助辊轮，在所述辅助辊轮上部设有驱动装置，在各 辊轮之间设有滤带，在所述机架上方一侧设有搅拌罐，另一侧设有浓 缩电机，在所述搅拌罐内设有聚凝搅拌装置，在所述搅拌罐旁的机架 上设有污泥分配器，在所述搅拌罐下方设有电器分配箱，在所述电器 分配箱下方设有气动元件张紧力调节装置，在所述搅拌罐上设有进料 口，在所述驱动装置下方的机架上设有出料口。
在所述主脱水辊轮上部及下部的机架上各设有一台调偏装置。
在所述机架上部设有滤带上清洗装置。
在所述机架下部设有滤带下清洗装置。
在所述浓缩电机下方机架上设有浓缩机调偏装置。
在所述滤带下清洗装置上部设有清洗水进口。
在所述主脱水辊轮上方机架上设有接水盘。
本实用新型采用气动纠偏装置，在实际使用过程中，不易损坏， 维护方便，使用寿命较长。
有益效果：本实用新型与现有技术相比，其显著优点是：本实用 新型各部件配合使用，精度高，处理效果好，生产效率高，使用寿命 长，整个设备运行平稳可靠。
