申请日2012.11.20
公开(公告)日2013.04.17
IPC分类号C02F9/04
摘要
本实用新型公开了一种机加工切削液污水的破乳絮凝处理设备，它包括酸化池，所述的酸化池一侧的外部设有管道混合器，该管道混合器的进口设有水力整流板，另一侧经管道与六边形的破乳装置相连接，破乳装置的底部两侧设成倾斜的，并依次与中和池、混凝池、絮凝反应池和絮凝沉淀池相连接;所述的破乳装置包括隔油池、破乳反应池和破乳沉淀池。本实用新型兼顾除油、破乳、絮凝于一体，具有治污彻底、应用效果好、经济高效的特点，经过本实用新型处理后的切削液污水，其出水COD可降为500mg/L以下，可广泛用于机械加工行业的污水处理。
权利要求书

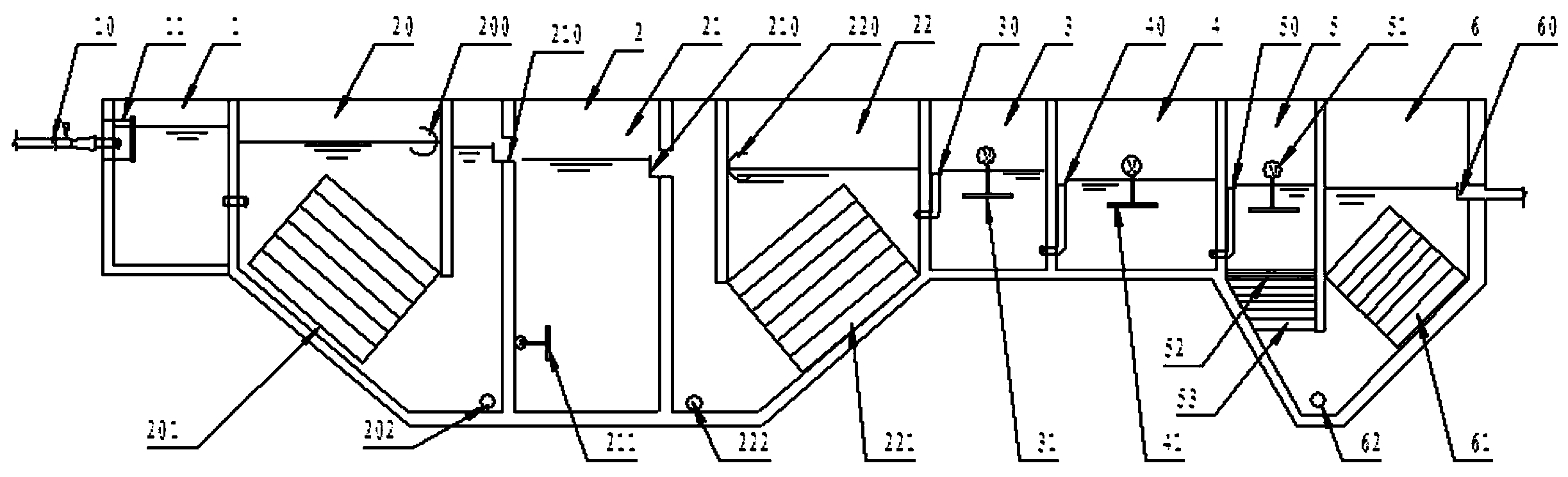

1.一种机加工切削液污水的破乳絮凝处理设备，其特征在于：它包括酸化池(1)，所述的酸化池(1)的一侧设有管道混合器(10)，该管道混合器(10)的进口设有水力整流板(11)，酸化池(1)的另一侧经管道与六边形的破乳装置(2)相连接，破乳装置(2)的底部两侧设成倾斜的，并依次与中和池(3)、混凝池(4)、絮凝反应池(5)和絮凝沉淀池(6)相连接;
所述的破乳装置(2)包括隔油池(20)、破乳反应池(21)和破乳沉淀池(22)，隔油池(20)的上部设有第一收油槽(200)，底部设有第一斜管填料体(201)和第一静力排渣管(202)，破乳反应池(21)的上部两侧均设有反应池集水堰(210)，与隔油池(20)相连的侧壁下部设有反应池水下搅拌机(211)，破乳沉淀池(22)的一侧上部设有第二收油槽(220)，底部设有第二斜管填料体(221)和第二静力排渣管(222);
所述的中和池(3)内设有中和池集水堰(30)和中和池水下搅拌机(31);
所述的混凝池(4)内设有混凝池集水堰(40)和混凝池水下搅拌机(41);
所述的絮凝反应池(5)的上部设有反应池集水堰(50)和反应池水下搅拌机(51)，下部设有方形整流板(52)，方形整流板(52)的下面设有筛网(53);
所述的絮凝沉淀池(6)的一侧上部设有沉淀池集水堰(60)，下部设有第三斜管填料体(61)，絮凝沉淀池(6)的底部设有第三静力排渣管(62)。
说明书
一种机加工切削液污水的破乳絮凝处理设备
技术领域
本实用新型涉及一种污水处理设备，具体涉及一种机加工切削液污水的破乳絮凝处理设备。
背景技术
在机械加工工业，尤其是门业、轴承和汽车配件加工企业的切削、研磨等加工过程中，水溶性的乳化液(切削冷却润滑液)被普遍使用，其废弃液一直是严重污染环境却又未能有效解决的难题。随着工业的迅速发展，这种含油污水的排放量与日俱增，它具有一般含油废水的危害外，由于其表面活性剂的作用，机械油高度分散在水中，动植物、水生生物更易吸收，而且表面活性剂本身对生物也有害，还可使一些不溶于水的有毒物质被溶解。机械加工业在加工过程中，为提高乳化液的防锈性，添加的亚硝酸钠很容易转化成致癌的亚硝基胺，对生态系统会造成严重破坏。目前，国内、外处理这类污水设备主要通过单一混凝设备或电解设备，但随着机加工切削液产品技术的提高，切削液污水的稳定性越来越高，越来越难破乳和絮凝;同时，由于切削液污水的破乳絮凝的处理工艺过于简单，难以全面兼顾到除油、破乳、絮凝，使得极大多数相关污水处理设备存在处理效果差、治污不彻底的缺点。
发明内容
本实用新型的目的在于提供一种兼顾除油、破乳、絮凝、治污彻底的机加工切削液污水的破乳絮凝处理设备。
为达到上述目的，本实用新型一种机加工切削液污水的破乳絮凝处理设备，它包括酸化池，所述的酸化池的一侧设有管道混合器，该管道混合器的进口设有水力整流板，酸化池的另一侧经管道与六边形的破乳装置相连接，破乳装置的底部两侧设成倾斜的，并依次与中和池、混凝池、絮凝反应池和絮凝沉淀池相连接;
所述的破乳装置包括隔油池、破乳反应池和破乳沉淀池，隔油池的上部设有第一收油槽，底部设有第一斜管填料体和第一静力排渣管，破乳反应池的上部两侧均设有反应池集水堰，与隔油池相连的侧壁下部设有反应池水下搅拌机，破乳沉淀池的一侧上部设有第二收油槽，底部设有第二斜管填料体和第二静力排渣管;
所述的中和池内设有中和池集水堰和中和池水下搅拌机;
所述的混凝池内设有混凝池集水堰和混凝池水下搅拌机;
所述的絮凝反应池的上部设有反应池集水堰和反应池水下搅拌机，下部设有方形整流板，方形整流板的下面设有筛网;
所述的絮凝沉淀池的一侧上部设有沉淀池集水堰，下部设有第三斜管填料体，絮凝沉淀池的底部设有第三静力排渣管。
由于上述技术方案在酸化池的一侧经管道连有破乳装置，并依次与中和池、混凝池、絮凝反应池和絮凝沉淀池相连接，且破乳装置的底部两侧、絮凝反应池和絮凝沉淀池的底部一侧均设成倾斜的，便于底泥定期排出。将切削液污水输入酸化池里并投加酸液进行酸化，然后通过破乳装置再投加铁系无机盐进行破乳，破乳后的污水进行沉淀，底泥定期排出，上清液输入中和池并投加碱液中和，经过中和池后的污水输入混凝池，并投加聚合铝进行混凝，混凝后的污水输入絮凝反应池，再投加聚丙烯酰胺进行絮凝，经有效絮凝后的污水流入絮凝沉淀池，在絮凝池内通过沉淀或气浮去除析出的污泥絮体，最后的出水COD可降至500mg/L以下。因此，本实用新型具有治污彻底、有效保护环境的特点。
