申请日2012.11.20
公开(公告)日2013.03.27
IPC分类号C02F1/04
摘要
本发明公开了一种高效低温蒸发冷凝处理废水的单元组件，其特征是它包括密封箱体，密封箱体的顶部设有若干个热废水进口，若干个热废水进口的下端均设有布水器，布水器的下方均设有内部中空的基板空腔体，基板空腔体两侧覆盖无纺布组成蒸发板，基板空腔体的上部设有加热水进口，其下部设有加热水出口;两个基板空腔体之间通过冷却空腔隔开，密封箱体的底部通过挡板分隔形成冷凝水槽和废水槽，基板空腔体下端位于废水槽中，所述冷凝水槽中设有凝结水出口，废水槽中设有未蒸发废水出口。本发明在一个密闭空间内设置了两个低温蒸发冷凝面，并通过在基板空腔体中引入加热热水，达到高效蒸发的效果，极大地提高了单位体积处理废水的能力。
权利要求书

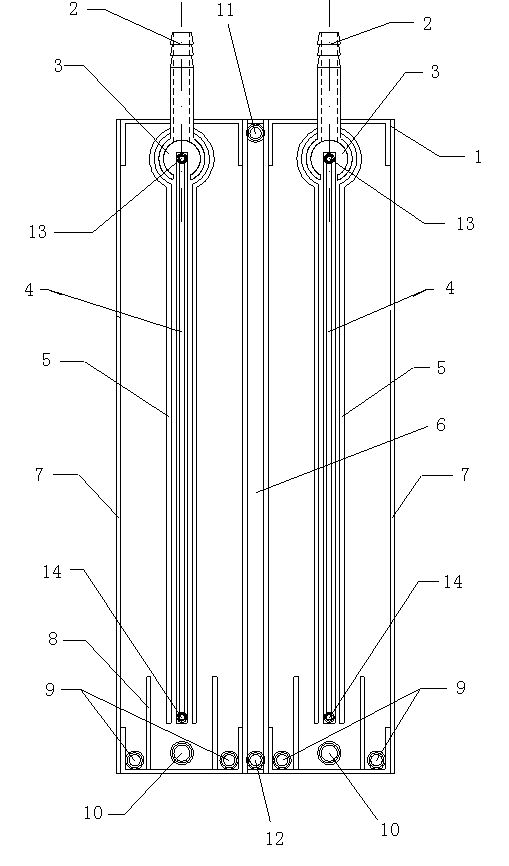

1.一种高效低温蒸发冷凝处理废水的单元组件，其特征是它包括密封箱体(1)，所述密封箱体(1)的顶部设有若干个热废水进口(2)，若干个热废水进口(2)的下端均设有布水器(3)，所述布水器(3)的下方均设有内部中空的基板空腔体(4)，基板空腔体(4)两侧覆盖无纺布(5)组成蒸发板，基板空腔体(4)的上部设有加热水进口(13)，其下部设有加热水出口(14);所述两个基板空腔体(4)之间通过冷却空腔(6)隔开，密封箱体(1)的底部通过挡板(8)分隔形成冷凝水槽和废水槽，所述基板空腔体(4)下端位于废水槽中，所述冷凝水槽中设有凝结水出口(9)，废水槽中设有未蒸发废水出口(10)。
2.根据权利要求1所述的一种高效低温蒸发冷凝处理废水的单元组件，其特征是所述冷却空腔(6)上部设有冷却水进口(11)，下部设有冷却水出口(12)。
3.根据权利要求1所述的一种高效低温蒸发冷凝处理废水的单元组件，其特征是所述密封箱体(1)内壁粘贴有冷却膜(7)。
4.根据权利要求1所述的一种高效低温蒸发冷凝处理废水的单元组件，其特征是所述无纺布(5)的上沿将布水器(3)包裹住。
说明书
一种高效低温蒸发冷凝处理废水的单元组件
技术领域
本发明属于高难度、高盐分、高毒性难以生化处理的废水处理技术领域，具体地说是一种提高物化处理(低温蒸发冷凝)效率的单元组件。
背景技术
化工行业如燃料、农药、医药中间体等生产过程中产生的高含盐废水;机械加工产生的高浓度废乳化液;造纸、皮及食品等行业产生的高浓度难处理有机废水;此类废水对环境危害极大，对此类废水的处理还存在技术难点。采用蒸发冷凝物化技术处理此类废水，虽不愧为一种可行的处理方法，但存在能耗较高的弊端。由此展开了利用太阳能、利用低品位热能采用蒸发冷凝机理处理废水的研究开发。
发明内容
本发明的目的就是针对上述情况，提出一种高效低温蒸发冷凝处理废水的单元组件。该单元组件在一个密闭空间内设置了两个低温蒸发冷凝面，提高了单位体积处理废水的能力。
本发明采用的技术方案如下：
一种高效低温蒸发冷凝处理废水的单元组件，其特征是它包括密封箱体，所述密封箱体的顶部设有若干个热废水进口，若干个热废水进口的下端均设有布水器，所述布水器的下方均设有内部中空的基板空腔体，基板空腔体两侧覆盖无纺布组成蒸发板，基板空腔体的上部设有加热水进口，其下部设有加热水出口;所述两个基板空腔体之间通过冷却空腔隔开，密封箱体的底部通过挡板分隔形成冷凝水槽和废水槽，所述基板空腔体下端位于废水槽中，所述冷凝水槽中设有凝结水出口，废水槽中设有未蒸发废水出口。
所述冷却空腔上部设有冷却水进口，下部设有冷却水出口。
所述密封箱体内壁粘贴有冷却膜。
所述无纺布的上沿将布水器包裹住。
本发明的有益效果有：
结构简单实用，在一个密闭空间内设置了两个低温蒸发冷凝面，并通过在基板空腔体中引入加热热水，达到高效蒸发的效果，极大地提高了单位体积处理废水的能力。
