申请日2013.11.20
公开(公告)日2014.06.18
IPC分类号C02F1/72
摘要
本实用新型涉及一种套管式湿法氧化废水处理器，其特征在于反应器由一组同心管(1，2,3…n)套装而成，管与管两端通过机械配合方式密封连接，内管(1，2…)末端管壁设有孔道与外管(n)相通，内管(1)设有出水口(6)，外管(n)设有进水口(8)，外管由保温套(7)包裹。本处理器结构简单、新颖、节能，能够改变流体流动方向，强化传热传质，提高反应效率，易于实现大批量工业有机废水处理。
权利要求书
1.一种套管式湿法氧化废水处理器，其特征在于由一组同心管(1，2,3…n)套装而成，管与管两端通过机械配合方式密封连接，内管(1，2…)末端管壁设有孔道与外管(n)相通，内管(1)设有出水口(6)，外管(n)设有进水口(8)，外管由保温套(7)包裹。
2.根据权利要求1所述的套管式湿法氧化废水处理器，其特征在于处理器材质为不锈钢合金。
说明书
套管式湿法氧化废水处理器
技术领域
本实用新型涉及一种套管式湿法氧化废水处理器,属于环保水处理设备技术领域。
背景技术
高浓度有机废液是指污染物浓度较高,COD(化学需氧量)可达每升数万、数十万毫克的废水，如制药废液、印染废液等，毒性大、有恶臭，对环境的污染非常严重。如何有效处理该类废液已引起人们普遍关注。
目前，高浓度有机废液处理一般通过传统焚烧法直接处理，或通过过滤浓缩后，进行氧化/掩埋/堆肥处理。前者处理费用较高，多达数千元/吨，而且氧化过程产生高毒性烟雾，造成二次污染。后者，运行过程需要沉淀池、复杂的过滤设备，而且对于一些有毒恶臭废液污染处理起来尤其困难。
湿式催化氧化法是八十年代中期国际上发展起来的一种治理高浓度有机废水的先进环保技术，该技术的主要原理是在一定压力(0.1-8Mpa)和温度(200-280℃)下，将废水通过装有高效氧化性能催化剂的反应器，可将其中的有机物及含N、S等的毒物催化氧化成CO2、H2O及N2、无机盐等无害物排放。具有净化效率高，无二次污染，流程简单，占地面积小等优点。
本专利申请人在前面工作已申请公开了一种连续式湿法氧化有机废水处理装置(专利申请号：201110028790)。本实用新型进一步对反应器进行设计，提供一种的套管式湿法氧化废水处理器，能够改变流体流动方向，强化传热传质，提高反应效率。
实用新型内容

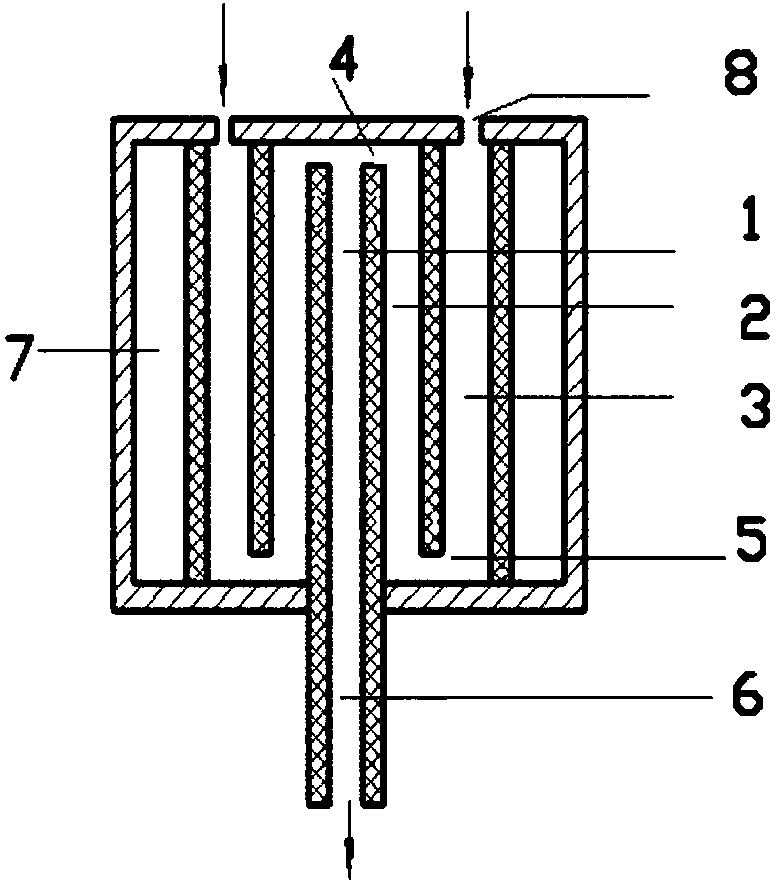

本实用新型提供一种套管式湿法氧化废水处理器，它由一组同心管(1，2,3…n)套装而成，管与管两端通过机械配合方式密封连接，内管(1，2…)末端管壁设有孔道与外管(n)相通，内管(1)设有出水口(6)，外管(n)设有进水口(8)，外管由保温套(7)包裹。所述的处理器材质为不锈钢合金。
本处理器结构简单、新颖、节能，能够改变流体流动方向，强化传热传质，提高反应效率，易于实现大批量工业有机废水处理。
