申请日2013.11.20
公开(公告)日2014.06.18
IPC分类号E03C1/12
摘要
本实用新型属于工程建筑给排水技术领域，涉及一种带废水回用装置的自来水深度处理系统，包括自来水深度处理装置，该自来水深度处理装置包括反渗透排水口及反冲洗排水口，其特征在于：所述自来水深度处理装置的反渗透排水口及反冲洗排水口均通过集水管道连接至调节水箱的进水口，该调节水箱的出水口连接一变频泵。本实用新型带废水回用装置自来水深度处理系统，可收集自来水深度处理器产生的废水及反冲洗水并再利用，避免水资源浪费，是一种具有较高创新性的带废水回用装置自来水深度处理系统。
权利要求书
1.一种带废水回用装置的自来水深度处理系统，包括自来水深度处理 装置，该自来水深度处理装置包括反渗透排水口及反冲洗排水口，其特 征在于：所述自来水深度处理装置的反渗透排水口及反冲洗排水口均通 过集水管道连接至调节水箱的进水口，该调节水箱的出水口连接一变频 泵。
2.根据权利要求1所述的带废水回用装置的自来水深度处理系统，其 特征在于：所述的自来水深度处理装置为2-5台。
说明书
一种带废水回用装置的自来水深度处理系统
技术领域
本实用新型属于工程建筑给排水技术领域，特别涉及一种带废水回 用装置自来水深度处理系统。
背景技术
随着人民生活水平的提高，人们对于饮用水水质提出更高的要求。 尽管当前自来水供水水质符合国家生活饮用水的标准要求，但水质与国 外先进水平尚有一定的差距。因此越来越多的工程中设计建造有自来水 深度处理系统，采用自来水深度处理供应直饮水。但是，这种自来水深 度处理系统，其产生的废水及反冲洗水多是自动排入下水系统，这样， 自来水深度处理系统在提高生活标准的同时，往往伴随着水处理系统处 理废水及反冲洗水的大量流失，造成了水资源的白白浪费。而实际上这 部分排水水质相对较好且水量较大，合理利用这部分排水则可产生较可 观的经济效益与社会效益。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种可回收废水 和反冲洗水、避免水资源浪费的带废水回用装置自来水深度处理系统。
本实用新型解决其技术问题是通过以下技术方案实现的：

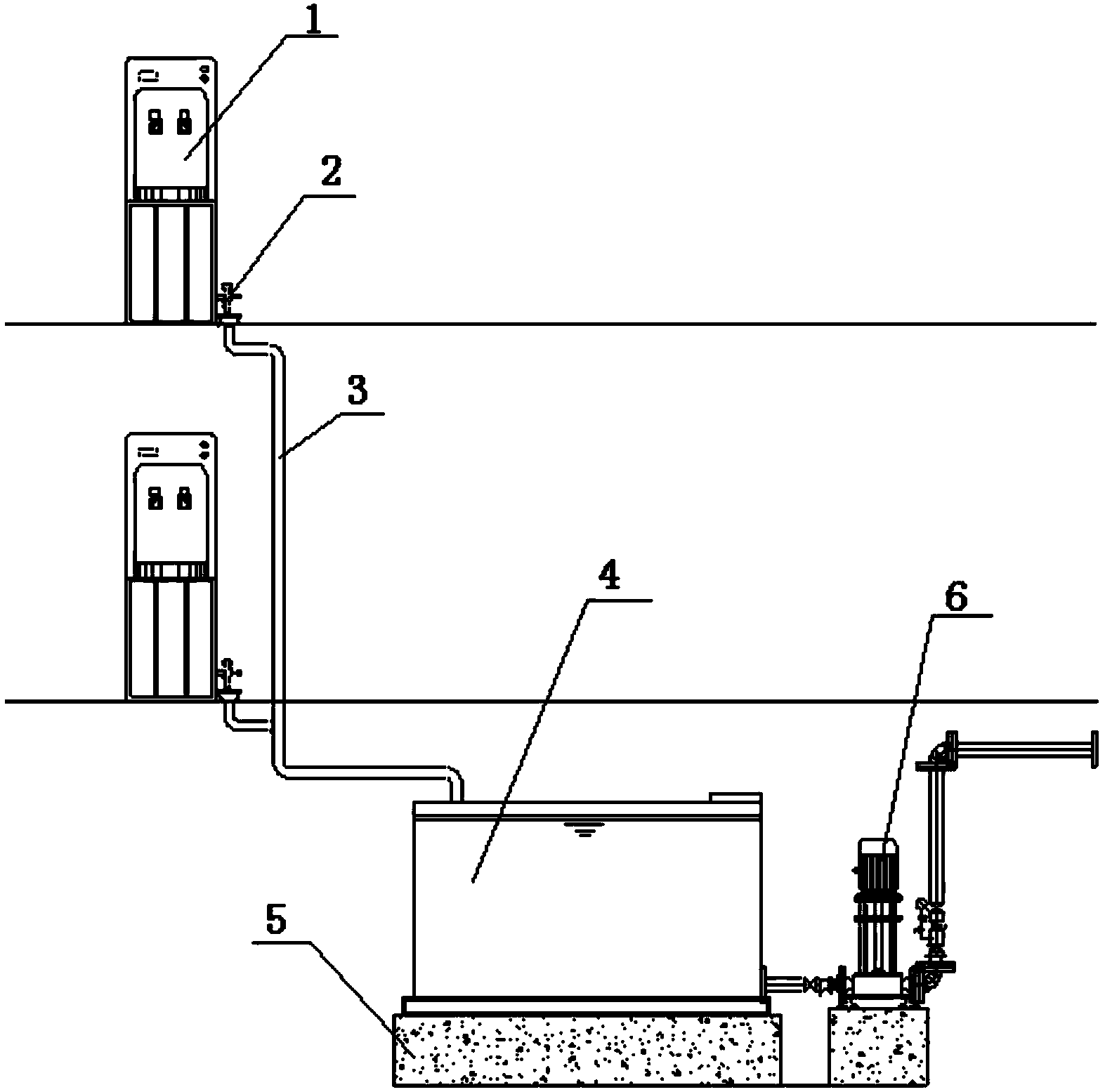

一种带废水回用装置的自来水深度处理系统，包括自来水深度处理 装置，该自来水深度处理装置包括反渗透排水口及反冲洗排水口，其特 征在于：所述自来水深度处理装置的反渗透排水口及反冲洗排水口均通 过集水管道连接至调节水箱的进水口，该调节水箱的出水口连接一变频 泵。
而且，所述的自来水深度处理装置为2-100台。
本实用新型的优点和有益效果为：
1、本带废水回用装置的自来水深度处理系统，可对直饮水水处理系 统的反渗透排水、反冲洗排水进行收集，经变频设备加压后为室外浇灌、 车库及地面清洗等提供生活杂用水，以200人的办公楼为例，收集直饮 水水处理设备排水用于生活杂用，年节约水量约150～200吨。
2、本实用新型带废水回用装置自来水深度处理系统，因其设置有废 水回用装置，可收集自来水深度处理器产生的废水及反冲洗水并再利用， 避免水资源浪费，是一种具有较高创新性的带废水回用装置自来水深度 处理系统。
