申请日2013.11.18
公开(公告)日2014.02.12
IPC分类号B01D25/32; B01D25/02
摘要
本发明涉及一种污水处理装置，包括至少一个基本过滤模组，所述基本过滤模组包括过滤单元，所述过滤单元包括若干陶瓷过滤板和用于安装陶瓷过滤板的外框，所述陶瓷过滤板通过两端部固定于外框上，所述陶瓷过滤板内设置有若干通孔，所述通孔与陶瓷过滤板的至少一个端面贯通，所述外框上设置有净水容腔，所述净水容腔与通孔连通，与净水容腔连通还设置有净水集流管，所述基本过滤模组还包括与过滤单元的外框盖合的上端盖和下端盖，所述上端盖、外框及下端盖共同形成污水容腔，所述上端盖上设置有反冲水入口，所述下端盖上设置有污水入口，该外置式污水处理装置的处理污水过程简单，极大地改善了现有的污水处理技术。
权利要求书
1.一种外置式污水处理装置，包括至少一个基本过滤模组，所述基本过滤模组包括过滤 单元，所述过滤单元包括若干陶瓷过滤板和用于安装陶瓷过滤板的外框，所述陶瓷过滤板通 过两端部固定于外框上，所述陶瓷过滤板内设置有若干通孔，所述通孔与陶瓷过滤板的至少 一个端面贯通，所述外框上设置有净水容腔，所述净水容腔与通孔连通，与净水容腔连通还 设置有净水集流管，其特征在于，所述基本过滤模组还包括与过滤单元的外框盖合的上端盖 和下端盖，所述上端盖、外框及下端盖共同形成污水容腔，所述上端盖上设置有反冲水入口， 所述下端盖上设置有污水入口。
2.如权利要求1所述的外置式污水处理设备，其特征在于，所述外框由端部连接板和侧 向连接板连接形成多边形边框结构，所述端部连接板上设置有用于固定陶瓷过滤板端面的卡 槽，所述净水容腔设置于端部连接板内。
3.如权利要求2所述的外置式污水处理设备，其特征在于，所述侧向连接板上开设有多 个中间安装孔，多个过滤单元通过插入中间安装孔的螺栓活动连接。
4.如权利要求3所述的外置式污水处理设备，其特征在于，所述上端盖和下端盖上分别 设置有与侧向连接板的中间安装孔相对应的端面安装孔，所述上端盖、下端盖和侧向连接板 通过插入中间安装孔和端面安装孔的螺栓活动连接。
5.如权利要求1所述的外置式污水处理设备，其特征在于，所述过滤单元的数量为一个 或一个以上，多个过滤单元依次重叠，相邻过滤单元之间设置有密封圈。
6.如权利要求1所述的外置式污水处理设备，其特征在于，所述上端盖与过滤单元之间 设置有密封圈，所述下端盖与过滤单元之间设置有密封圈。
7.如权利要求1所述的外置式污水处理设备，其特征在于，所述上端盖内设置有至少一 条喷管，所述喷管在下方位置设置有若干喷口，所述喷管与反冲水入口连通。
8.如权利要求1所述的外置式污水处理设备，其特征在于，所述下端盖内设置有至少一 条爆气管，所述爆气管上设置有若干爆气孔，与所述爆气管连接设置有爆气气泵。
9.如权利要求1所述的外置式污水处理设备，其特征在于，还包括用于支撑过滤单元的 模组支架，所述过滤单元固定于模组支架上。
10.如权利要求1所述的外置式污水处理设备，其特征在于，所述陶瓷过滤板包括两个 端面、两个侧面及两个相互平行的底面，所述通孔呈线性状并贯穿陶瓷过滤板的端面。
11.如权利要求1所述的外置式污水处理设备，其特征在于，每个过滤单元的陶瓷过滤 板的数量介于5-100块之间，不同陶瓷过滤板之间相互平行。
12.如权利要求1所述的外置式污水处理设备，其特征在于，所述通孔的横截面形状为 多边形或圆形。
13.如权利要求1所述的外置式污水处理设备，其特征在于，所述反冲水入口通过第一 开关阀与污水池水泵连接。
14.如权利要求1所述的外置式污水处理设备，其特征在于，所述污水入口通过第二开 关阀与污水池水泵连接。
15.如权利要求1所述的外置式污水处理设备，其特征在于，还包括汇聚净水的汇流管， 所述净水集流管通过流量控制阀和流量计与汇流管连通。
16.如权利要求15所述的外置式污水处理设备，其特征在于，所述汇流管通过第三开关 阀与净水池水泵连接。
17.如权利要求15所述的外置式污水处理设备，其特征在于，所述汇流管通过第四开关 阀连接有反冲气泵。
说明书
一种外置式污水处理装置
技术领域
本发明涉及水处理领域，更具体地，涉及一种外置式污水处理设备。
背景技术
现代污水处理过程通常分为三级处理过程，其中一级处理(物理处理)将通过粗格栅的 原污水经过污水提升泵提升后，经过格栅或者砂滤器，之后进入沉砂池，再把经过砂水分离 的污水导入初次沉淀池;二级处理则包括让初次沉降池的出水进入生物处理设备，该阶段通 常有活性污泥法和生物膜法，(其中活性污泥法的反应器有曝气池，氧化沟等，生物膜法包括 生物滤池、生物转盘、生物接触氧化法和生物流化床)，生物处理设备的出水进入二次沉淀池， 二次沉降池的出水经过消毒排放或者进入三级处理;三级处理则包括利用生物脱氮除磷法， 混凝沉淀法，砂滤法，活性炭吸附法，离子交换法和电渗析法的处理过程，二次沉降池的污 泥一部分回流至初次沉淀池或者生物处理设备，一部分进入污泥浓缩池，之后进入污泥消化 池，经过脱水和干燥设备后，污泥被最后利用。
上述方法虽然可以对污水进行有效处理，不过该方法的问题在于，上述每个处理过程都 需要设置相应的处理池，而对于大规模污水处理来说，这样的处理池占地极大，已经越来越 多日益紧张的土地资源带来巨大的压力，逐渐成为水处理行业的瓶颈，但是业内此前并没有 很好的方法可以解决上述问题。
本申请的发明人在2011年12月8日提交了申请号为201110407671.6，名为一种基于金属 陶瓷过滤板的水处理装置的中国发明专利，其公开了一种基于金属陶瓷过滤板的水处理装置， 该装置可以方便快捷地进行污水处理，不过该装置需要整体放置于污水池中，在使用过程中 很难避免陶瓷过滤板表面附着泥沙等污物，进而影响过滤效率。
发明内容
本发明的目的，就是克服现有技术的不足，提供一种污水处理装置，该污水处理装置结 构简单、紧凑、维护方便、过滤效率高，极大地改善了现有污水处理技术。
为了达到上述目的，采用如下技术方案：

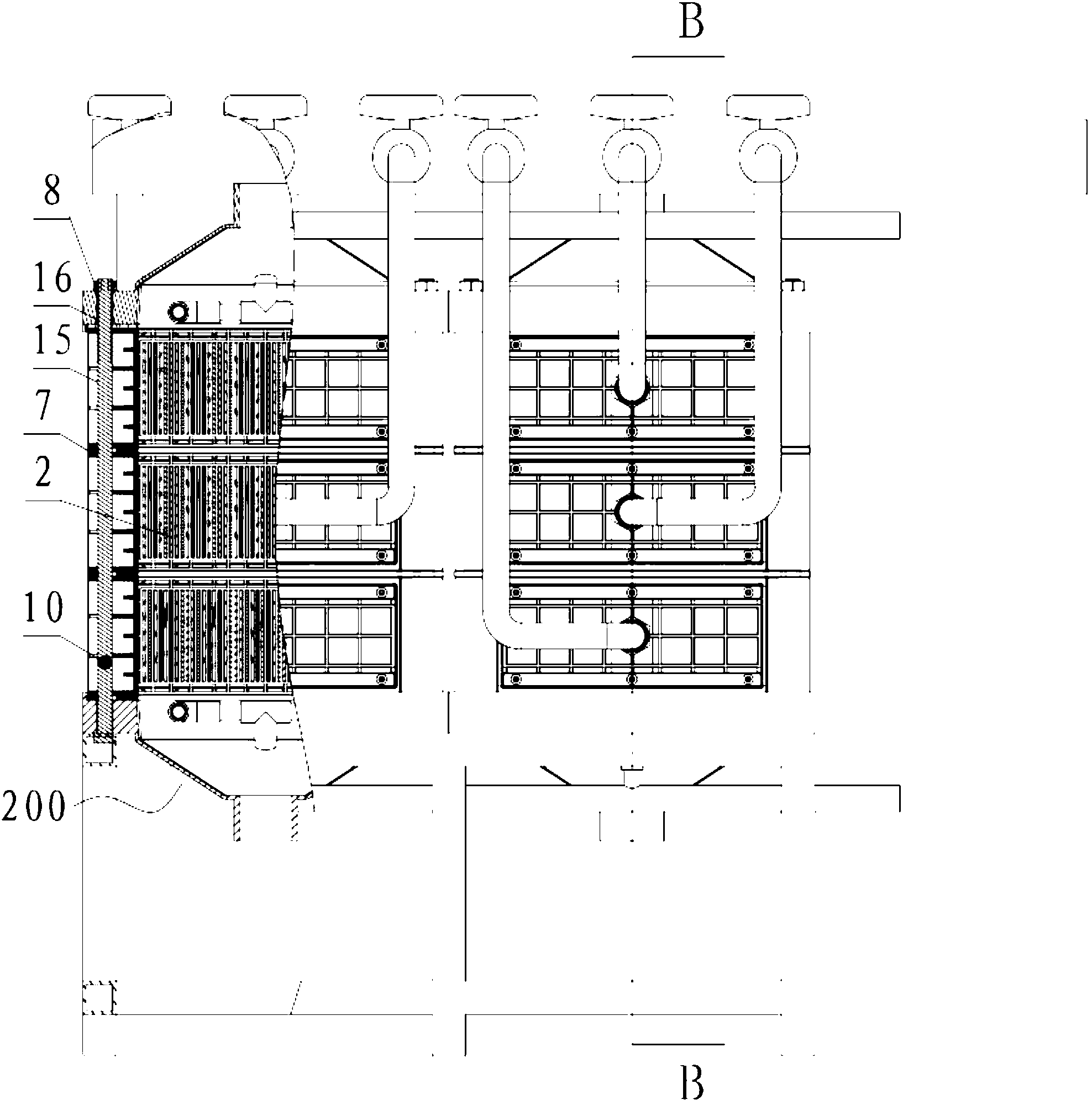

一种外置式污水处理装置，包括至少一个基本过滤模组，所述基本过滤模组包括过滤单 元，所述过滤单元包括若干陶瓷过滤板和用于安装陶瓷过滤板的外框，所述陶瓷过滤板通过 两端部固定于外框上，所述陶瓷过滤板内设置有若干通孔，所述通孔与陶瓷过滤板的至少一 个端面贯通，所述外框上设置有净水容腔，所述净水容腔与通孔连通，与净水容腔连通还设 置有净水集流管，所述基本过滤模组还包括与过滤单元的外框盖合的上端盖和下端盖，所述 上端盖、外框及下端盖共同形成污水容腔，所述上端盖上设置有反冲水入口，所述下端盖上 设置有污水入口。
作为一种具体实施例，所述外框由端部连接板和侧向连接板连接形成多边形边框结构， 所述端部连接板上设置有用于固定陶瓷过滤板端面的卡槽，所述净水容腔设置于端部连接板 内。
进一步地，所述侧向连接板上开设有多个中间安装孔，多个过滤单元通过插入中间安装 孔的螺栓活动连接。
更进一步地，所述上端盖和下端盖上分别设置有与侧向连接板的中间安装孔相对应的端 面安装孔，所述上端盖、下端盖和侧向连接板通过插入中间安装孔和端面安装孔的螺栓活动 连接。
作为一种具体实施例，所述过滤单元的数量为一个或一个以上，多个过滤单元依次重叠， 相邻过滤单元之间设置有密封圈。
作为一种具体实施例，所述上端盖与过滤单元之间设置有密封圈，所述下端盖与过滤单 元之间设置有密封圈。
作为一种具体实施例，所述上端盖内设置有至少一条喷管，所述喷管在下方位置设置有 若干喷口，所述喷管与反冲水入口连通。
作为一种具体实施例，所述下端盖内设置有至少一条爆气管，所述爆气管上设置有若干 爆气孔，与所述爆气管连接设置有爆气气泵。
作为一种具体实施例，还包括用于支撑过滤单元的模组支架，所述过滤单元固定于模组 支架上。
作为一种具体实施例，所述陶瓷过滤板包括两个端面、两个侧面及两个相互平行的底面， 所述通孔呈线性状并贯穿陶瓷过滤板的端面。
作为一种具体实施例，每个过滤单元的陶瓷过滤板的数量介于5-100块之间，不同陶瓷过 滤板之间相互平行。
作为一种具体实施例，所述通孔的横截面形状为多边形或圆形。
作为一种具体实施例，所述反冲水入口通过第一开关阀与污水池水泵连接。
作为一种具体实施例，所述污水入口通过第二开关阀与污水池水泵连接。
作为一种具体实施例，还包括汇聚净水的汇流管，所述净水集流管通过流量控制阀和流 量计与汇流管连通。
优选地，所述汇流管通过第三开关阀与净水池水泵连接。
优选地，所述汇流管通过第四开关阀连接有反冲气泵。
与现有技术相比，本发明的有益效果在于：
采用以基本过滤模组为最小单元的模组化结构，可以根据需要对污水处理装置的整体尺 寸进行调整;通过设置上端盖和下端盖与过滤单元的外框盖合形成污水容腔结构，一方面使 污水处理装置不用放置于污水池中，避免泥沙等污物在过滤过程长期附着于陶瓷过滤板表面， 提高了过滤效率，另一方面污水容腔结构可以对陶瓷过滤板进行保护，避免陶瓷过滤板受到 撞击而发生损坏;在上端盖设置反冲水入口，可以方便对同一基本过滤模组内的陶瓷过滤板 进行集中清洗，进一步提高过滤效率;该污水过滤装置结构紧凑、维护成本低，使用寿命长， 同时方便运输。利用该污水处理装置的处理污水过程简单，极大地改善了现有的污水处理技 术。
