申请日2013.11.19
公开(公告)日2014.06.18
IPC分类号C02F103/10; C02F9/02
摘要
油田污水精细达标的处理装置，包括有出进水管的过滤罐体;其改进处是：过滤罐体内侧上部设上部筛板及收油槽;过滤罐体顶部罐壁设排污管，排污管上设排污调节阀和排污流量计;过滤罐体顶部罐壁设有气体排放管，该气体排放管上设排气调节阀，且气体排放管出口穿设在除液器内;过滤罐体侧壁设进水管，进水管上设进水流量计;过滤罐体内侧下部设有下部筛板及曝气管件;过滤罐体底部罐壁设反冲洗进水管和出水管，出水管上连接出水调节阀;且过滤罐体内部位于上部筛板和下部筛板之间的空间内装有上下两层滤料;其集成旋流、气浮处理及过滤技术，具有气浮旋流除油及双层滤料过滤功能，对污水中悬浮物、含油量去除效率高，使油田污水处理出水水质达标。
权利要求书
1.一种油田污水精细达标的处理装置，包括设有出水管和进水管的过滤 罐体;其特征在于：该过滤罐体内侧上部设有上部筛板(1)及收油槽(2); 过滤罐体顶部罐壁设有排污管(3)，该排污管(3)上设有排污调节阀(31) 和排污流量计(32);过滤罐体顶部罐壁设有气体排放管(4)，该气体排放管 (4)上设有排气调节阀(41)，且气体排放管(4)出口穿设在除液器(42)内; 该过滤罐体侧壁设有进水管(5)，该进水管上设有进水流量计(51);该过滤 罐体内侧下部设有下部筛板(6)以及曝气管件;该过滤罐体底部罐壁设有反 冲洗进水管(81)和出水管(82)，该出水管(82)上连接出水调节阀(83);且 过滤罐体内部位于上部筛板(1)和下部筛板(6)之间的空间内装有上下两 层滤料。
2.根据权利权利要求1所述的油田污水精细达标的处理装置，其特征在 于：所述过滤罐体内部位于上部筛板(1)和下部筛板(6)之间的空间内装 有的上下两层滤料是上层为核桃壳滤料(91)，下层为石英砂滤料(92)。
3.根据权利权利要求1所述的油田污水精细达标的处理装置，其特征在 于：所述进水管(5)设在过滤罐体侧壁中上部且位于上部筛板(1)下方的位 置，该进水管(5)与过滤罐体侧壁成切线式连接，该进水管与过滤罐体侧壁之 间相切角度(A)为80±5度;且进水管上设有进水流量计(51)。
4.根据权利要求1所述的油田污水精细达标的处理装置，其特征在于： 所述过滤罐体底部设有的曝气管件包括曝气调节阀(71)、管体(73)以及曝气 头(72)，该管体(73)由过滤罐体下部筛板(6)下方的罐壁上穿入过滤罐体内， 管体(73)位于过滤罐体罐壁外侧的一端为压缩空气进口，该管体(73)靠近 压缩空气进口端的管壁上设有曝气调节阀(71)，该管体(73)的另一端为封 闭端，位于过滤罐体内的管体管壁上设有等距排列的数个曝气头(72)。
5.根据权利要求1所述的油田污水精细达标处理装置，其特征在于：所 述过滤罐体内侧上部设有的上部筛板(1)为断面形状与过滤罐体断面形状相 同的板体，该板体外沿与过滤罐体内壁固定，且板体的板面上均布数个筛孔; 该收油槽(2)为断面呈L字形的环形体，该断面呈L字形的环形体的开口侧 底板外缘与过滤罐体的上部筛板(1)上方的内壁密封焊接。
6.根据权利要求1所述的油田污水精细达标处理装置，其特征在于：所 述气体排放管(4)设置在过滤罐体顶部罐壁中心位置，该气体排放管(4)的出 口穿设在除液器(42)内，排气调节阀(41)设置在气体排放管(4)位于除液 器(42)与过滤罐体之间管段的管壁上;该除液器(42)为圆柱形的罐体，该 罐体底部密封而顶部开口，除液器下部侧壁设有排液管(43)。
7.根据权利要求1所述的油田污水精细达标处理装置，其特征在于：所 述排污调节阀(3)、排气调节阀(41)、曝气调节阀(71)以及出水调节阀(83) 均为市售的电动控制调节阀;其中排污调节阀(3)和出水调节阀(83)的型 号为DD100，排气调节阀(41)的型号为DD40，曝气调节阀(71)的型号为 DD50。
8.根据权利要求1所述的油田污水精细达标处理装置，其特征在于：所 述过滤罐体内侧下部设有的下部筛板(6)为断面形状与过滤罐体断面形状相 同的板体，该板体外沿与过滤罐体内壁固定，且板体的板面上均布数个筛孔。
说明书
油田污水精细达标的处理装置
技术领域
本实用新型涉及污水处理装置，尤其涉及一种油田污水精细达标的处理 装置。
背景技术
目前油田污水精细处理工艺包括除油和过滤两个步骤，其中，除油工艺 主要为以下4种方式，①隔油罐一级或两级除油;②隔油罐+气浮(压力除油) 除油;③旋流+压力除油，④单级压力除油、气浮或旋流除油;过滤工艺一般 为以下几种，①核桃壳+纤维球滤料过滤法;②核桃壳+石英砂滤料过滤法; ③气浮+流砂过滤器过滤法;④核桃壳+纤维球+膜过滤(烧结滤芯)。
油田污水经上述工艺处理后，出水水质仍然难以达到指标要求，可见油 田回注污水精细达标处理仍然是石油行业需要解决的难点和重点。另外，采 取上述工艺进行油田污水处理还存在以下缺点：①工艺流程长，占地面积大， 投资费用高;②单体设备效率低，适用范围窄。
因此有待进行改进。
实用新型内容
本实用新型的主要目的在于克服现有技术存在的上述缺点，而提供一种 油田污水精细达标的处理装置，该装置具有上中下三部处理结构，合理利用 设备空间结构，集成了旋流、气浮处理技术以及过滤技术，具有气浮旋流除 油以及双层滤料过滤功能，对污水中悬浮物、含油量去除效率高，适用范围 广，效果稳定可靠，使油田污水处理后的出水水质达标。
本实用新型的目的是由以下技术方案实现的：

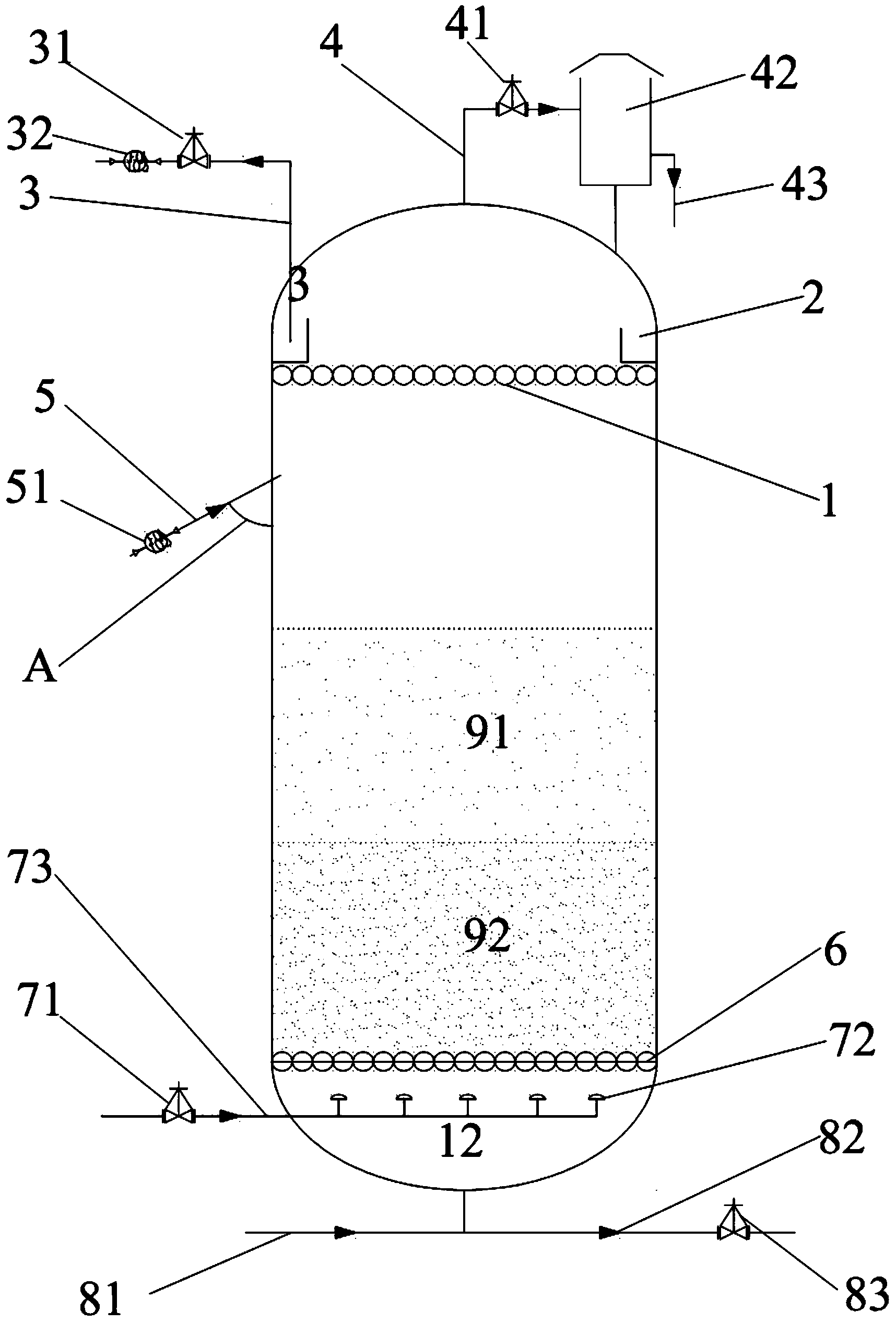

本实用新型油田污水精细达标的处理装置，包括设有出水管和进水管的 过滤罐体;其特征在于：该过滤罐体内侧上部设有上部筛板1及收油槽2;过 滤罐体顶部罐壁设有排污管3，该排污管3上设有排污调节阀31和排污流量 计32;过滤罐体顶部罐壁中心位置设有气体排放管4，该气体排放管4上设 有排气调节阀41，且气体排放管4出口穿设在除液器42内;该过滤罐体侧壁 的中上部位置设有进水管5，该进水管上设有进水流量计51;该过滤罐体内 侧下部设有下部筛板6以及曝气管件;该过滤罐体底部罐壁中心位置设有反 冲洗进水管81和出水管82，该出水管上连接出水调节阀83;且过滤罐体内 部位于上部筛板1和下部筛板6之间的空间内装有上下两层滤料。
前述的油田污水精细达标的处理装置，其中所述过滤罐体内部位于上部 筛板1和下部筛板6之间的空间内装有的上下两层滤料是上层为核桃壳滤料 91，下层为石英砂滤料92。
前述的油田污水精细达标的处理装置，其中所述进水管5设在过滤罐体 侧壁中上部且位于上部筛板1下方的位置，该进水管5与过滤罐体侧壁成切 线式连接，该进水管与过滤罐体侧壁之间相切角度A为80±5度;且进水管 上设有进水流量计51。
前述的油田污水精细达标的处理装置，其中所述过滤罐体底部设有的曝 气管件包括曝气调节阀71、管体73以及曝气头72，该管体73由过滤罐体下 部筛板6下方的罐壁上穿入过滤罐体内，管体73位于过滤罐体罐壁外侧的一 端为压缩空气进口，该管体73靠近压缩空气进口端的管壁上设有曝气调节阀 71，该管体73的另一端为封闭端，位于过滤罐体内的管体管壁上设有等距排 列的数个曝气头72。
前述的油田污水精细达标的处理装置，其中所述过滤罐体内侧上部设有 的上部筛板1为断面形状与过滤罐体断面形状相同的板体，该板体外沿与过 滤罐体内壁固定，且板体的板面上均布数个筛孔;该收油槽2为断面呈L字 形的环形体，该断面呈L字形的环形体的开口侧底板外缘与过滤罐体的上部 筛板1上方的内壁密封焊接。
前述的油田污水精细达标的处理装置，其中所述气体排放管4设置在过 滤罐体顶部中心位置，该气体排放管4的出口穿设在除液器42内，排气调节 阀41设置在气体排放管4位于除液器42与过滤罐体之间管段的管壁上;该 除液器42为圆柱形的罐体，该罐体底部密封而顶部开口，除液器下部侧壁设 有排液管43。
前述的油田污水精细达标的处理装置，其中所述排污调节阀3、排气调节 阀41、曝气调节阀71以及出水调节阀83均为市售的电动控制调节阀;其中 排污调节阀3和出水调节阀83的型号为DD100，排气调节阀41的型号为DD40， 曝气调节阀71的型号为DD50。
前述的油田污水精细达标的处理装置，其中所述过滤罐体内侧下部设有 的下部筛板6为断面形状与过滤罐体断面形状相同的板体，该板体外沿与过 滤罐体内壁固定，且板体的板面上均布数个筛孔。
本实用新型的有益效果：该装置具有上中下三部处理结构，合理利用设 备空间结构，集成了旋流、气浮处理技术以及过滤技术。上部的旋流以及气 浮空间同时作为核桃壳滤料和石英砂滤料的反冲洗膨胀空间，下部处理结构 是设在过滤罐体底部的曝气装置，该用于气浮的曝气装置同时可以作为反冲 洗的气洗装置;上部的旋流和气浮用于去除污水中的分散油，中部为过滤部， 滤料粒径由大到小，比重由轻到重，可分级去除悬浮物，中部过滤部的上层 核桃壳滤料用于去除污水中的乳化油以及大粒径的悬浮物，下层石英砂滤料 主要用于去除污水中剩余的小粒径的悬浮物。该装置对污水除油的适宜范围 广，除油效率高，效果稳定可靠。
