申请日2013.11.19
公开(公告)日2014.03.26
IPC分类号G05B19/418
摘要

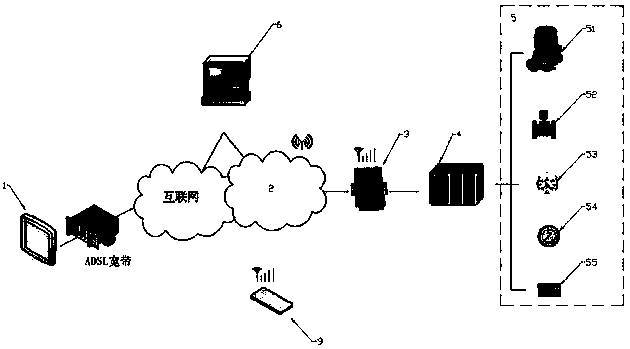

本发明公开了一种基于无线网络的水处理设备远程控制系统，并提供了一种成本低、节省人力、控制方便、响应速度快、易于扩展和维护的基于无线网络的水处理设备远程控制系统。一种基于无线网络的水处理设备远程控制系统包括远程控制单元(1)、与所述远程控制单元(1)电连接的无线收发单元(2)、与所述无线收发单元(2)无线连接的数据传输单元(3)、与所述数据传输单元(3)电连接的水处理设备，所述水处理设备包括与所述数据传输单元(3)电连接水处理控制器(4)及与所述水处理控制器(4)电连接的执行元件(5)。本发明应用于水处理设备远程控制的技术领域。
权利要求书
1.一种基于无线网络的水处理设备远程控制系统，其特征在于:所述一种基于无线网络的水处理设备远程控制系统包括远程控制单元(1)、与所述远程控制单元(1)电连接的无线收发单元(2)、与所述无线收发单元(2)无线连接的数据传输单元(3)、与所述数据传输单元(3)电连接的水处理设备，所述水处理设备包括与所述数据传输单元(3)电连接水处理控制器(4)及与所述水处理控制器(4)电连接的执行元件(5)。
2.根据权利要求1所述的一种基于无线网络的水处理设备远程控制系统，其特征在于:所述一种基于无线网络的水处理设备远程控制系统还包括与所述无线收发单元(2)无线连接的移动终端接收单元(9)。
3.根据权利要求1所述的一种基于无线网络的水处理设备远程控制系统，其特征在于:所述无线收发单元(2)为手机网络收发单元。
4.根据权利要求1或3所述的一种基于无线网络的水处理设备远程控制系统，其特征在于:所述远程控制单元(1)与所述无线收发单元(2)之间还设置有域名服务器(6)，所述域名服务器(6)与所述无线收发单元(2)电连接，所述域名服务器(6)与所述远程控制单元(1)通过互联网相连接。
5.根据权利要求1所述的一种基于无线网络的水处理设备远程控制系统，其特征在于:所述水处理控制器(4)包括与所述执行元件(5)连接的A/D转换模块及与所述A/D转换模块电连接的PLC，所述PLC与所述数据传输单元(3)电连接。
6.根据权利要求1或5所述的一种基于无线网络的水处理设备远程控制系统，其特征在于:所述执行元件(5)包括供水泵(51)、电动阀(52)、压力表(53)、流量计(54)及电导率测量仪(55)。
7.根据权利要求1所述的一种基于无线网络的水处理设备远程控制系统，其特征在于:所述远程控制单元(1)包括CPU(19)及与所述CPU(19)信号连接的自动运行模块(11)、制水模块(12)、清洗模块(13)、手动运行模块(14)、复位模块(15)及报警模块(16)。
8.根据权利要求7所述的一种基于无线网络的水处理设备远程控制系统，其特征在于:所述远程控制单元(1)还包括报表模块(17)及翻页模块(18)。
9.根据权利要求1所述的一种基于无线网络的水处理设备远程控制系统，其特征在于:所述水处理设备还包括初级过滤组件(7)及与所述初级过滤组件(7)相连通的次级过滤组件(8)。
10.根据权利要求9所述的一种基于无线网络的水处理设备远程控制系统，其特征在于:所述次级过滤组件(8)包括相互连通的反渗透膜组件、疏水膜组件和清洁组件。
说明书
一种基于无线网络的水处理设备远程控制系统
技术领域
本发明涉及一种无线远程控制系统，特别涉及一种基于手机通讯网络的水处理设备无线远程控制系统。
背景技术
水是人类发展不可缺少的自然资源，是人类和一切生物赖以生存的物质基础。当今世界，水资源不足和污染构成的水源危机已成为任何一个国家在政策、经济和技术上所面临的复杂问题和社会经济发展的主要制约因素。在水资源日益缺乏的情况下，水资源污染的现实又使人们增加了一份忧虑。中国很多地区，由于各种复杂因素致使不少水体已经严重受到污染，这更加剧了水资源紧缺的矛盾。于是海水淡化工程、苦咸水淡化工程、纯水生产工程等运用而生。
在一些边远地区开展海水淡化工程、苦咸水淡化工程、纯水生产工程等需要花费大量的人力物力，各种设备在运行时还需要工作人员到现场进行操作和监控，观察设备的各项运行参数，根据生产工艺要求，判断产出的水是否达到生产技术指标，如压力、流量、电导率等。整个设备的运营成本高，而且当设备发生故障时，设备不能及时响应，维修人员还需要一一排查，整个维修的时间长，特别是在恶劣的工作环境下，操作人员的工作强度非常大。
发明内容
本发明所要解决的技术问题是克服现有技术的不足, 提供一种成本低、节省人力、控制方便、响应速度快、易于扩展和维护的基于无线网络的水处理设备远程控制系统。
本发明所采用的技术方案是：所述一种基于无线网络的水处理设备远程控制系统包括远程控制单元、与所述远程控制单元电连接的无线收发单元、与所述无线收发单元无线连接的数据传输单元、与所述数据传输单元电连接的水处理设备，所述水处理设备包括与所述数据传输单元电连接水处理控制器及与所述水处理控制器电连接的执行元件。
所述一种基于无线网络的水处理设备远程控制系统还包括与所述无线收发单元无线连接的移动终端接收单元。
所述无线收发单元为手机网络收发单元。
所述远程控制单元与所述无线收发单元之间还设置有域名服务器，所述域名服务器与所述无线收发单元电连接，所述域名服务器与所述远程控制单元通过互联网相连接。
所述水处理控制器包括与所述执行元件连接的A/D转换模块及与所述A/D转换模块电连接的PLC，所述PLC与所述数据传输单元电连接。
所述执行元件包括供水泵、电动阀、压力表、流量计及电导率测量仪。
所述远程控制单元包括CPU及与所述CPU信号连接的自动运行模块、制水模块、清洗模块、手动运行模块、复位模块及报警模块。
所述远程控制单元还包括报表模块及翻页模块。
所述水处理设备还包括初级过滤组件及与所述初级过滤组件相连通的次级过滤组件。
所述次级过滤组件包括相互连通的反渗透膜组件、疏水膜组件和清洁组件。
本发明的有益效果是：由于本发明采用了远程控制的设计，所述一种基于无线网络的水处理设备远程控制系统包括远程控制单元、与所述远程控制单元电连接的无线收发单元、与所述无线收发单元无线连接的数据传输单元、与所述数据传输单元电连接的水处理控制器及与所述水处理控制器电连接的执行元件。进行远程控制时，工作人员从所述远程控制单元发出指令，指令通过所述无线收发单元发送至所述数据传输单元，所述数据传输单元再将指令传输给所述水处理控制器，所述水处理控制器接收到指令后控制所述执行元件进行工作，所述执行元件检测到的数据还可以及时反馈到所述远程控制单元，所述远程控制单元可以根据反馈回来的数据进行判断，当数据异常时，所述远程控制单元立即发出警报，因此，在整个控制的过程中无需工作人员到现场进行操作和监控，成本低、节省人力、控制方便、响应速度快、易于扩展和维护。
另外，所述一种基于无线网络的水处理设备远程控制系统还包括与所述无线收发单元无线连接的移动终端接收单元，工作人员可以将所述移动终端接收单元携带在身上，所述远程控制单元可以将所述水处理设备运行状况发送到所述移动终端接收单元，例如当所述远程控制单元发现远方传来的数据存在异常情况时，所述远程控制单元可以判断为水处理设备存在异常情况，并向所述移动终端接收单元发出信号，所述移动终端接收单元接收到信号后可以及时提醒工作人员，以便工作人员及时排除故障，减少损失。
