申请日2013.11.19
公开(公告)日2014.02.12
IPC分类号E02D31/02
摘要
本发明涉及一种桩头节点防水处理装置及其施工方法，包括桩头，桩头顶部和内部均设有钢筋，桩头顶部的钢筋均倾斜向上且顶端水平向外，桩头下部埋在基底土层内，桩头周围的基底土层设有以桩头为中心的喇叭形开口，开口外围的基底土层水平分布;喇叭形开口的斜面以及开口外围的水平基底土层上设有混凝土浇筑层，混凝土浇筑层位于喇叭形开口斜面上的厚度相同;桩头的顶部、侧面以及混凝土浇筑层上表面连续设有水泥砂浆层，桩头周围的水泥砂浆层上设有柔性防水材料层。本发明的有益效果为：通过对现有技术的改进，使桩头节点的质量得到提高;减少了土方开挖量，节约了人力成本;节约了材料，减少了建筑垃圾的产生，带来了极大的经济效益。
权利要求书

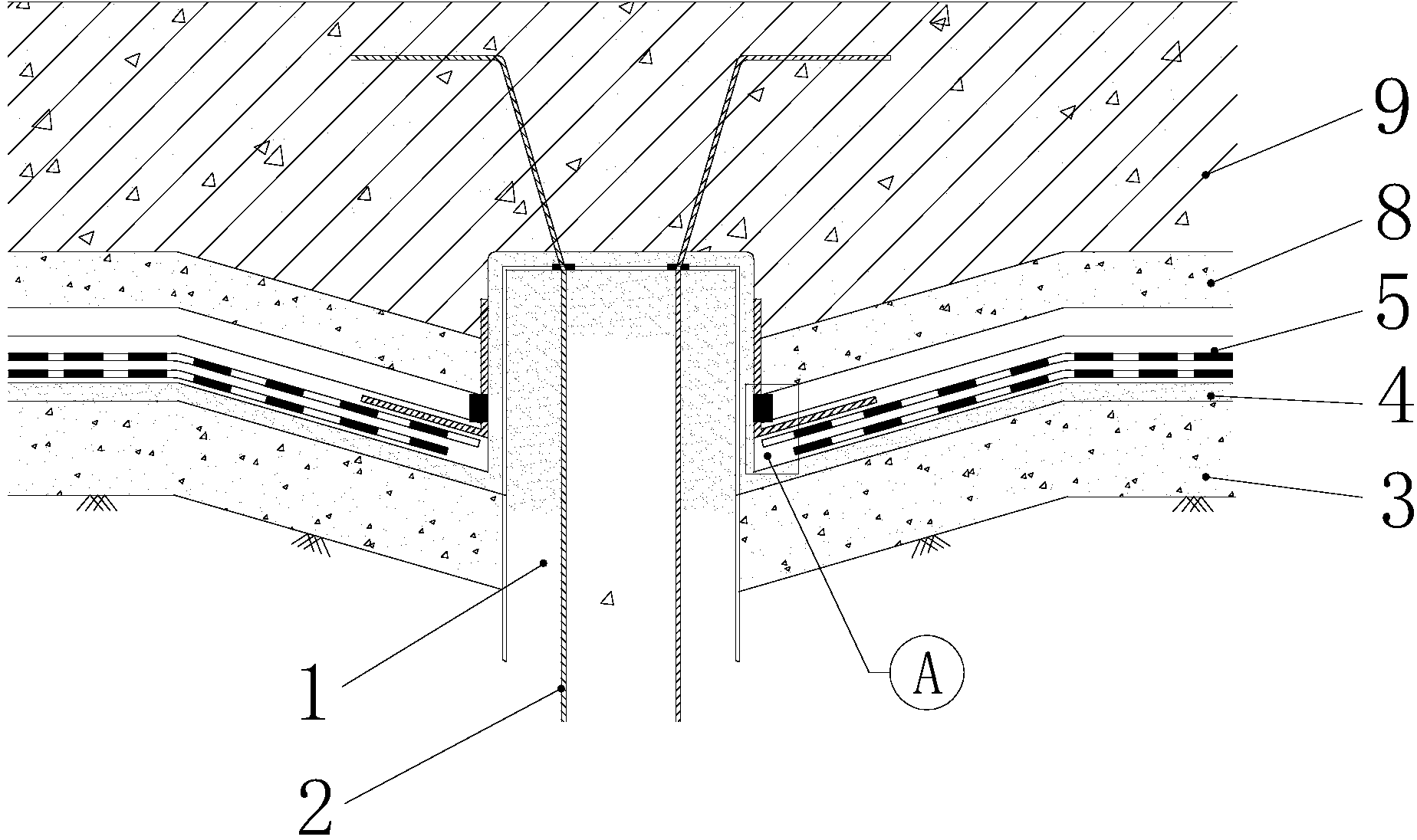

1.一种桩头节点防水处理装置，包括桩头(1)，所述桩头(1)顶部和内部均设有钢筋(2)，其特征在于：所述桩头(1)顶部的钢筋(2)均倾斜向上且钢筋顶端水平向外，所述桩头(1)下部埋在基底土层内，所述桩头(1)周围的基底土层设有以桩头(1)为中心的喇叭形开口，所述喇叭形开口外围的基底土层水平分布;所述喇叭形开口的斜面以及喇叭形开口外围的水平基底土层上设有混凝土浇筑层(3);所述桩头(1)的顶部、侧面以及混凝土浇筑层(3)上表面连续设有水泥砂浆层(4)，所述桩头(1)周围的水泥砂浆层(4)上设有柔性防水材料层(5)，所述桩头(1)侧面的水泥砂浆层(4)外侧以及桩头(1)附近的柔性防水材料层(5)上表面上设有连续的聚氨酯密封层(6)，所述聚氨酯密封层(6)外侧设有以桩头(1)为中心的遇水膨胀止水环(7);所述聚氨酯密封层(6)外侧以及柔性防水材料层(5)上表面均设有连续的混凝土保护层(8)，所述混凝土保护层(8)上方以及桩头(1)顶部的水泥砂浆层(4)上方设有混凝土找平层(9)。
2.根据权利要求1所述的一种桩头节点防水处理装置，其特征在于：所述混凝土浇筑层(3)位于所述喇叭形开口斜面上的厚度相同。
3.根据权利要求1所述的一种桩头节点防水处理装置，其特征在于：所述喇叭形开口斜面上方的混凝土保护层(8)、柔性防水材料层(5)、水泥砂浆层(4)以及混凝土浇筑层(3)均沿斜面找平。
4.根据权利要求1所述的一种桩头节点防水处理装置，其特征在于：所述混凝土找平层(9)的上表面水平，所述桩头(1)顶部的钢筋(2)的水平端位于混凝土找平层(9)内。
5.一种桩头节点防水处理装置的施工方法，其特征在于，包括以下步骤：
1)、凿除桩头(1)顶部至设计标高;
2)、以桩头(1)为中心，将桩头(1)周围的基底土层挖除，挖出一喇叭形开口;
3)、制作标高塔饼;
4)、浇筑混凝土浇筑层(3)，浇筑过程一次性完成，浇筑过程中随时检查混凝土厚度;
5)、清理桩头(1)外表面以及桩头(1)顶部钢筋(2)的根部;
6)、根据桩头(1)外径以及水泥砂浆层(4)的厚度，预制模具，利用模具一次性涂抹好水泥砂浆层(4);
7)、在桩头(1)侧面的水泥砂浆层(4)外侧以及柔性防水材料层(5)上方以桩头(1)为中心的环形区域内涂刷聚氨酯密封层(6);
8)、在桩头(1)外侧位于聚氨酯密封层(6)的夹角处安装遇水膨胀止水环(7);
9)、铺设柔性防水材料层(5);
10)、在聚氨酯密封层(6)外侧以及柔性防水材料层(5)上方铺设混凝土保护层(8);以及
11)、铺设混凝土找平层(9)，将桩头(1)顶部的钢筋(2)全部埋入并完成找平。
6.根据权利要求5所述的一种桩头节点防水处理装置的施工方法，其特征在于，所述步骤7中：聚氨酯密封层(6)的涂刷包括以下步骤：
1)、用刮板涂抹聚氨酯涂料，保持涂抹厚度一致;以及
2)、第一遍涂抹的聚氨酯涂料固化后，进行第二遍涂抹，涂抹方向与步骤1中的涂抹方向相垂直，涂抹厚度与第一遍相同。
说明书
一种桩头节点防水处理装置及其施工方法
技术领域
本发明涉及建筑施工技术领域，特别是涉及一种桩头节点防水处理装置及其施工方法。
背景技术
现有的桩头节点防水处理采用华北地区建筑设计标准化办公室编写的BJ系列图集《08BJ6-1地下工程防水》中的桩头做法二。通过对该桩头防水节点的深入分析，在施工过程中发现按照图集做法施工，不仅单桩施工周期长，劳动力、机械投入较多，无法满足进度需要，更重要的是节点防水施工繁琐，不仅防水材料消耗比较大，更重要的是桩身与防水节点的刚性连接不利于保证防水效果质量。施工过程中出现的主要问题如下：
1)由于聚合物水泥防水砂浆属于刚性材料，在桩体受到上部承载力荷载后，存在开裂的隐患，致使防水效果失效。
2)下口采用20×30mm腻子型遇水膨胀止水条及20厚1：2聚合物防水砂浆进行封闭，并且聚合物防水砂浆分两次施工，存在接茬质量隐患，施工难度大且工期较长。
3)安装10×10mm腻子型遇水膨胀止水条时，由于材料短小，容易出现止水条接缝闭合不密实的情况，存在质量隐患。
4)梯形状土方开挖，人工用工量大，需开挖土方的量较大。
5)采用梯形基层，不仅防水材料需要做附加层，而且防水材料的阳角部位容易在外力作用下被撕裂破坏，存在质量隐患。
发明内容
本发明的目的是提供一种桩头节点防水处理装置及其施工方法，以克服现有技术存在的上述不足。
本发明的目的是通过以下技术方案来实现：
一种桩头节点防水处理装置，包括桩头，所述桩头顶部和内部均设有钢筋，所述桩头顶部的钢筋均倾斜向上且钢筋顶端水平向外，所述桩头下部埋在基底土层内，所述桩头周围的基底土层设有以桩头为中心的喇叭形开口，所述喇叭形开口外围的基底土层水平分布;所述喇叭形开口的斜面以及喇叭形开口外围的水平基底土层上设有混凝土浇筑层;所述桩头的顶部、侧面以及混凝土浇筑层上表面连续设有水泥砂浆层，所述桩头周围的水泥砂浆层上设有柔性防水材料层，所述桩头侧面的水泥砂浆层外侧以及桩头附近的柔性防水材料层上表面上设有连续的聚氨酯密封层，所述聚氨酯密封层外侧设有以桩头为中心的遇水膨胀止水环;所述聚氨酯密封层外侧以及柔性防水材料层上表面均设有连续的混凝土保护层，所述混凝土保护层上方以及桩头顶部的水泥砂浆层上方设有混凝土找平层。
进一步的，所述混凝土浇筑层位于所述喇叭形开口斜面上的厚度相同。
进一步的，所述喇叭形开口斜面上方的混凝土保护层、柔性防水材料层、水泥砂浆层以及混凝土浇筑层均沿斜面找平。
进一步的，所述混凝土找平层的上表面水平，所述桩头顶部的钢筋的水平端位于混凝土找平层内。
上述的桩头节点防水处理装置的施工方法，包括以下步骤：
1)、凿除桩头顶部至设计标高;
2)、以桩头为中心，将桩头周围的基底土层挖除，挖出一喇叭形开口;
3)、制作标高塔饼;
4)、浇筑混凝土浇筑层，浇筑过程一次性完成，浇筑过程中随时检查混凝土厚度;
5)、清理桩头外表面以及桩头顶部钢筋的根部;
6)、根据桩头外径以及水泥砂浆层的厚度，预制模具，利用模具一次性涂抹好水泥砂浆层;
7)、在桩头侧面的水泥砂浆层外侧以及柔性防水材料层上方以桩头为中心的环形区域内涂刷聚氨酯密封层;
8)、在桩头外侧位于聚氨酯密封层的夹角处安装遇水膨胀止水环;
9)、铺设柔性防水材料层;
10)、在聚氨酯密封层外侧以及柔性防水材料层上方铺设混凝土保护层;以及
11)、铺设混凝土找平层，将桩头顶部的钢筋全部埋入并完成找平。
进一步的，所述步骤7中，聚氨酯密封层的涂刷包括以下步骤：
1)、用刮板涂抹聚氨酯涂料，保持涂抹厚度一致;以及
2)、第一遍涂抹的聚氨酯涂料固化后，进行第二遍涂抹，涂抹方向与步骤1中的涂抹方向相垂直，涂抹厚度与第一遍相同。
本发明的有益效果为：通过对现有技术的改进，使桩头节点的质量得到提高;减少了土方开挖量，节约了人力成本;节约了材料，减少了建筑垃圾的产生，带来了极大的经济效益。
