申请日2013.11.20
公开(公告)日2015.05.27
IPC分类号E03F5/04
摘要
机械式污水排水井盖，包括排水口、井盖盖体、水轮、联动装置以及复位装置，所述井盖盖体设置于排水口位置处，所述复位装置与井盖盖体相连接，所述水轮位于排水口的下水方向，所述水轮通过所述联动装置与井盖盖体连接;本发明能够防止污水产生的异味通过排水口向外散发，具有设计简单、适于实用的特点。
权利要求书
1.机械式污水排水井盖，其特征在于：包括排水口(1)、井盖 盖体(2)、水轮(3)、联动装置(4)以及复位装置(5)，所述井盖 盖体(2)设置于排水口(1)位置处，所述复位装置(5)与井盖盖 体(2)相连接，所述水轮(3)位于排水口(1)的下水方向，所述 水轮(3)通过所述联动装置(4)与井盖盖体(2)连接。
说明书
机械式污水排水井盖
技术领域
本发明涉及排水技术领域，特别涉及机械式污水排水井盖。
背景技术
城市污水排放一直是困扰城市发展的一个重要问题，现有的城市 污水井虽然能够排放掉污水，但却很难对污水所产生的各种异味进行 隔绝，特别是在气温较高的夏天，污水产生的异味不仅会使人不适， 还有可能滋生各种蚊虫，严重影响人们的生活。
发明内容
为了克服上述现有技术的缺点，本发明的目的在于提供机械式污 水排水井盖，能够隔绝污水所产生的各种异味，具有设计简单、适于 实用的特点。
为了达到上述目的，本发明采取的技术方案为：

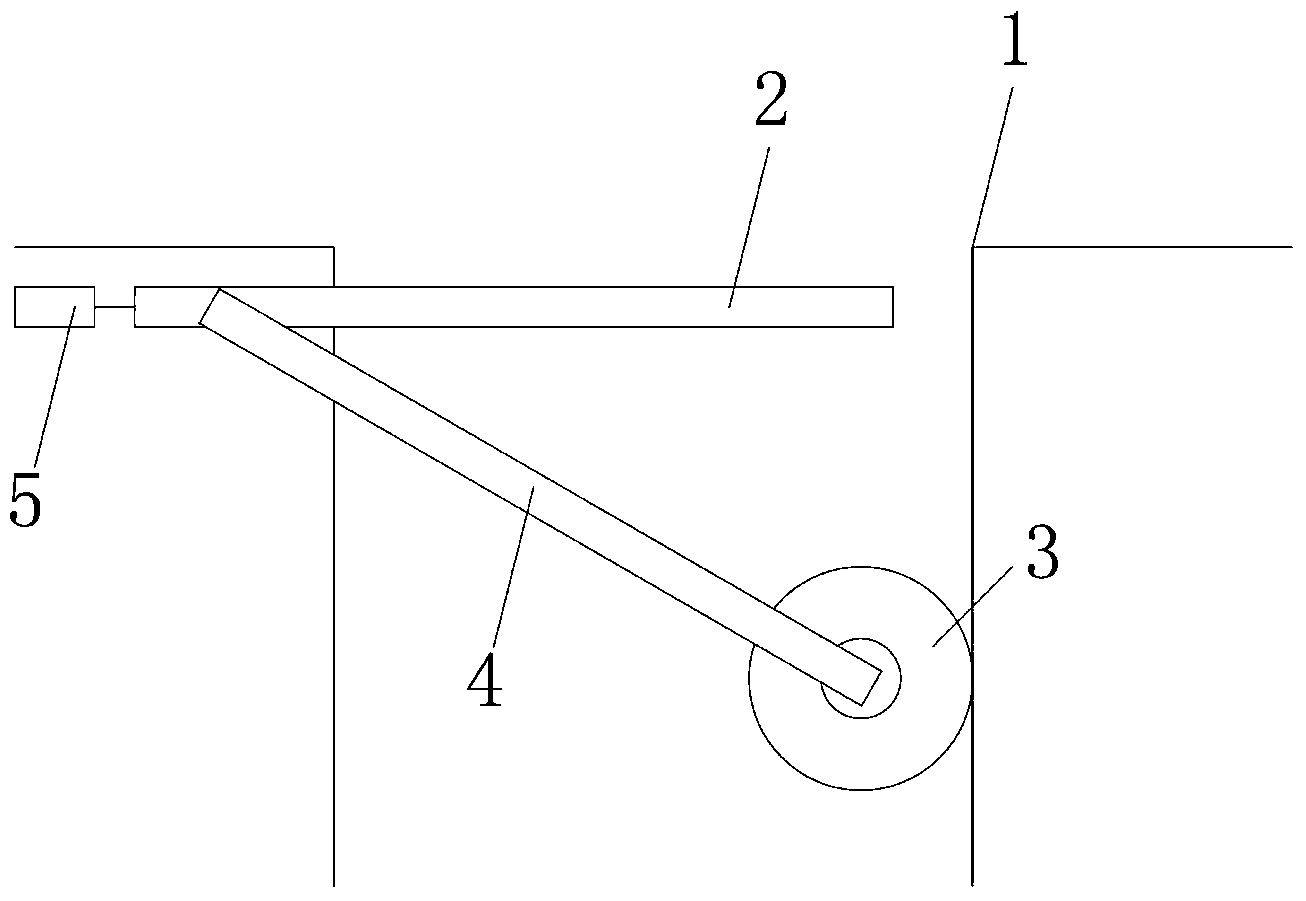

机械式污水排水井盖，其特征在于：包括排水口1、井盖盖体2、 水轮3、联动装置4以及复位装置5，所述井盖盖体2设置于排水口1位 置处，所述复位装置5与井盖盖体2相连接，所述水轮3位于排水口1 的下水方向，所述水轮3通过所述联动装置4与井盖盖体2连接。
本发明的工作原理为：
初始状态时，位于排水口1处的井盖盖体2开启一个较小的排水 口，当污水达到该状态下的最大流量时，污水推动水轮3旋转，通过 联动装置4带动井盖盖体2活动开启一个较大的排水口，保证污水的快 速排放;当污水流量减小时，水轮3停止旋转，复位装置5推动井盖盖 体2还原至初始位置。
本发明的有益效果为：
本发明能够防止污水产生的异味通过排水口向外散发，具有设计 简单、适于实用的特点。
