申请日2012.11.16
公开(公告)日2013.07.31
IPC分类号F16J12/00
摘要

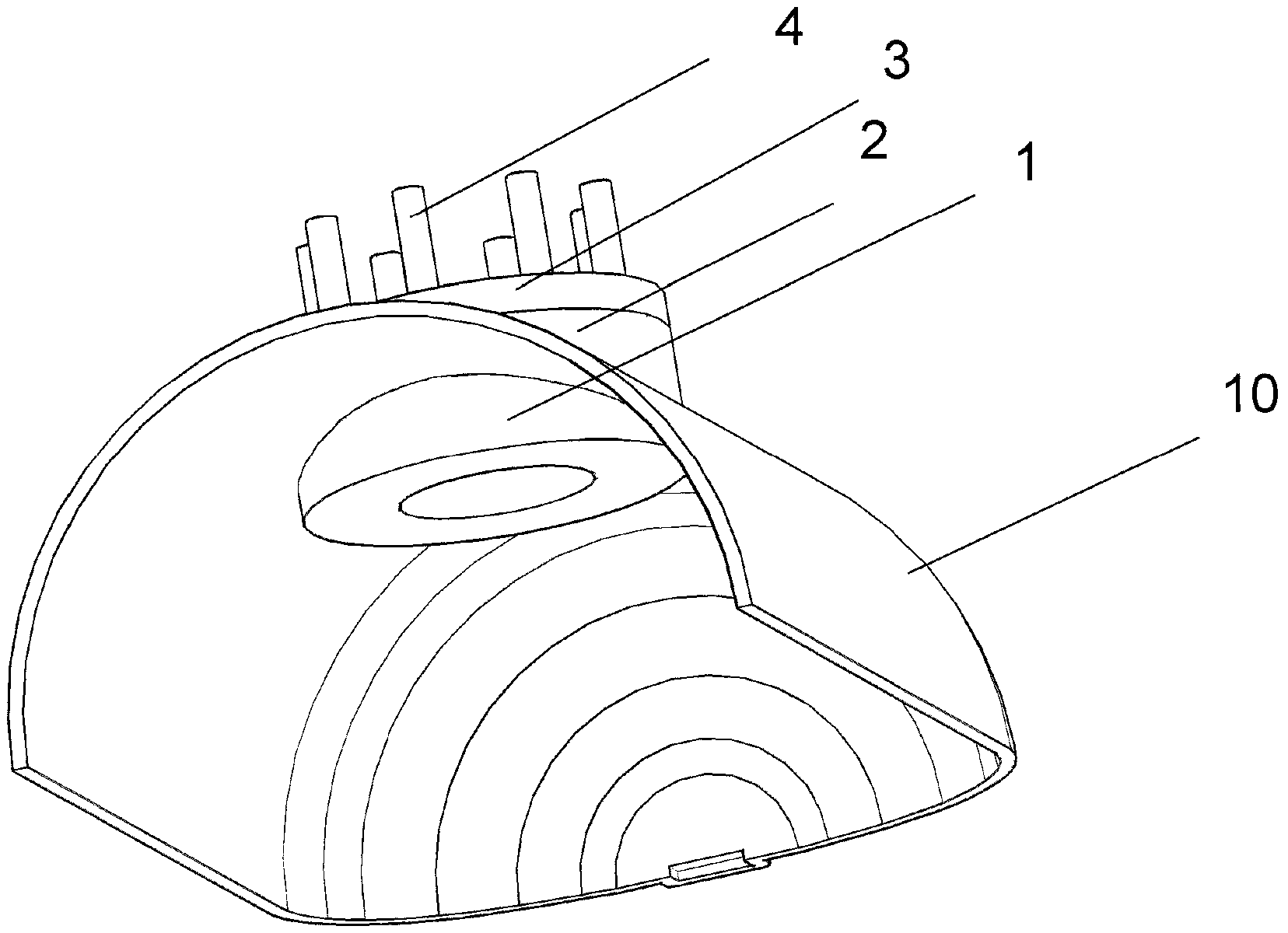

本实用新型涉及一种水处理压力容器的法兰。在压力容器上设有法兰孔和固定杆孔，法兰安装在法兰孔上，所述的法兰包括：内固定座和外夹座;其中安装在压力容器内侧、与压力内弧面的相贴合的内固定座中心设有中心孔，在内固定座上设有固定杆，固定杆穿过压力容器的容器壁的固定杆孔，并套接与压力容器外弧面的相贴合的外夹座，外夹座上穿在固定杆，在固定杆上外设螺母，将内固定座、外夹座安装在压力容器的法兰孔。水处理压力容器法兰孔，通过内固定座和外夹座的厚度中间薄、两侧厚的相贴合弧形面的夹持作用，能够加强压力容器法兰孔强度，从而提高整个容器的强度，延伸压力容器的使用寿命。
权利要求书
1.水处理压力容器的法兰，在压力容器上设有法兰孔和固定杆孔，法兰安装在法兰孔上，其特征在于,所述的法兰包括：内固定座和外夹座;其中安装在压力容器内侧、与压力内弧面的相贴合的内固定座中心设有中心孔，在内固定座上设有固定杆，固定杆穿过压力容器的容器壁的固定杆孔，并套接与压力容器外弧面的相贴合的外夹座，外夹座上穿在固定杆，在固定杆上外设螺母，将内固定座、外夹座安装在压力容器的法兰孔。
2. 根据权利要求1所述的压力容器的法兰，其特征在于，所述的外夹座上端部还设有固定板，固定板设有固定孔，固定杆穿过固定板的固定孔，并外侧采用螺母螺接将固定板、外夹座和内固定座压装在压力容器的法兰孔。
3.根据权利要求1或2任何一项权利要求所述的压力容器的法兰，其特征在于，所述的固定板、外夹座和内固定座呈环状，其中外夹座和内固定座厚度中间薄、两侧厚，形成与压力容器内、外弧面的相贴合弧形面。
4.根据权利要求1所述的压力容器的法兰，其特征在于，所述的内固定座的中心孔设有环状套筒，环状套筒与内固定座下底面连接在一起。
说明书
水处理压力容器的法兰
技术领域
本实用新型涉及一种水处理设备技术领域，这里特指一种水处理设备压力容器的法兰。
背景技术
目前，市场上水处理设备的压力容器，一般在压力容器上设有法兰，以便于观察压力容器内部状况及方便上料或卸料。压力容器开设法兰孔，破坏了压力容器整体结构的完整性，整个压力容器，特别是法兰孔位置，强度会大大降低，会无法满足压力容器强度要求，使用长了，可能造成安全隐患。
发明内容
本实用新型针对上述技术问题,提供一种能够加强法兰孔位置强度的水处理压力容器法兰。
为实现上述目的，本实用新型采用如下的技术方案：
水处理压力容器的法兰，在压力容器上设有法兰孔和固定杆孔，法兰安装在法兰孔上，所述的法兰包括：内固定座和外夹座;其中安装在压力容器内侧、与压力内弧面的相贴合的内固定座中心设有中心孔，在内固定座上设有固定杆，固定杆穿过压力容器的容器壁的固定杆孔，并套接与压力容器外弧面的相贴合的外夹座，外夹座上穿在固定杆，在固定杆上外设螺母，将内固定座、外夹座安装在压力容器的法兰孔。
所述的外夹座上端部还设有固定板，固定板设有固定孔，固定杆穿过固定板的固定孔，并外侧采用螺母螺接将固定板、外夹座和内固定座压装在压力容器的法兰孔。
所述的固定板、外夹座和内固定座呈环状，其中外夹座和内固定座厚度中间薄、两侧厚，形成与压力容器内、外弧面的相贴合弧形面。
所述的内固定座的中心孔设有环状套筒，环状套筒与内固定座下底面连接在一起。
本实用新型的有益效果在于：本实用新型的水处理压力容器法兰孔，通过内固定座和外夹座的厚度中间薄、两侧厚的相贴合弧形面的夹持作用，能够加强压力容器法兰孔强度，从而提高整个容器的强度，延伸压力容器的使用寿命。
