申请日2012.11.16
公开(公告)日2013.06.12
IPC分类号C02F9/06
摘要
本实用新型公开了一种电化学餐饮污水处理系统，包括潜水泵、原水池、电凝机和固液分离池;潜水泵设置在原水池内，电凝机上设置有搅拌电机，潜水泵与电凝机之间及电凝机与固液分离池之间通过管道连接在一起;潜水泵与电凝机之间的管道上从左至右依次设置有流量表、压力表、流量开关和加药装置;电凝机与固液分离池之间的管道上设置有加药装置;固液分离池内安装有刮渣设备，固液分离池侧壁顶端通过管道连接有一个储渣袋。该电化学餐饮污水处理系统的加药装置能够将污水中的油脂等污染物进行初步絮凝，经过初步絮凝的污水在电凝机的氧化还原反应及电絮凝后凝聚成更大的絮状物质，使污水中的主要污染物大部分转化为无害的化合物。
权利要求书

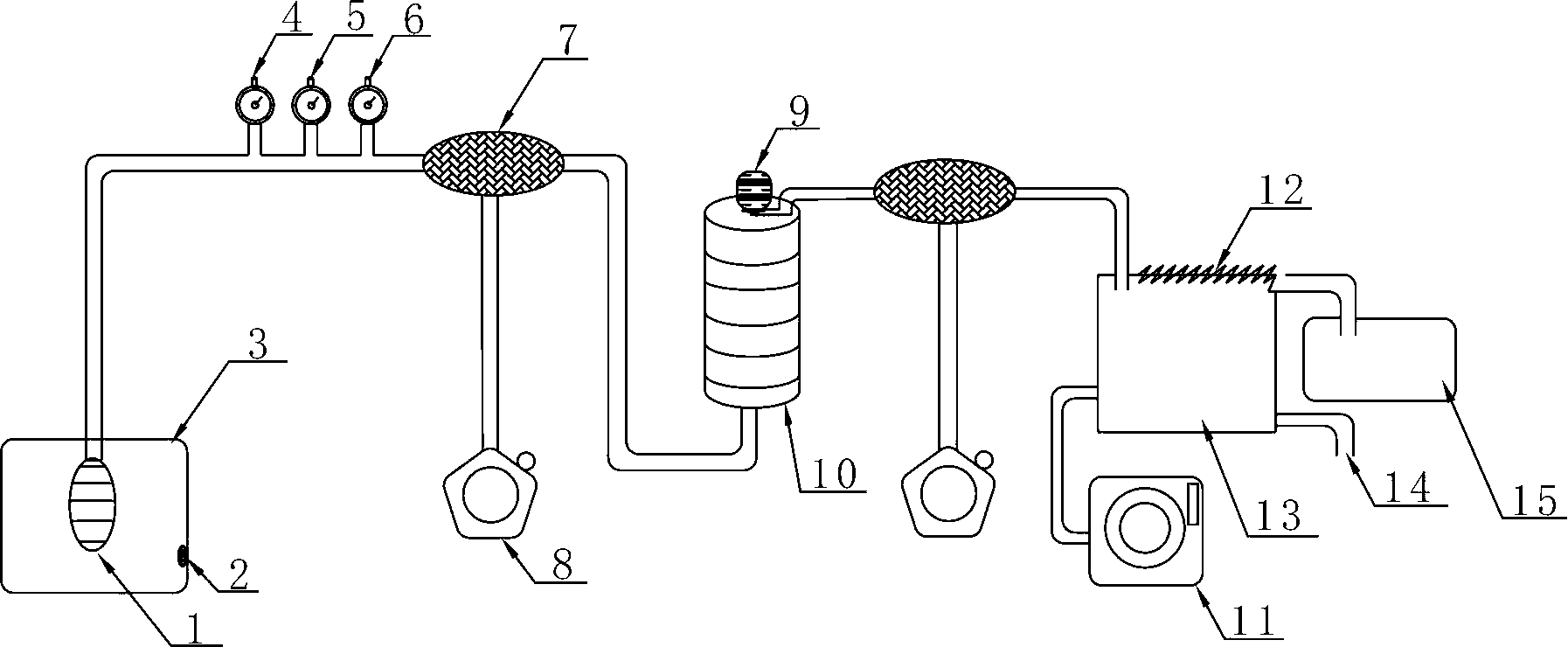

1.一种电化学餐饮污水处理系统，其特征在于：包括潜水泵(1)、原水池(3)、电凝机(10)和固液分离池(13);所述潜水泵(1)设置在原水池(3)内，电凝机(10)上设置有搅拌电机(9)，所述潜水泵(1)与电凝机(10)之间及电凝机(10)与固液分离池(13)之间通过管道连接在一起;所述潜水泵(1)与电凝机(10)之间的管道上从左至右依次设置有流量表(4)、压力表(5)、流量开关(6)和加药装置;所述电凝机(10)与固液分离池(13)之间的管道上设置有加药装置;所述固液分离池(13)内安装有刮渣设备(12)，所述固液分离池(13)侧壁顶端通过管道连接有一个储渣袋(15)。
2.根据权利要求1所述的电化学餐饮污水处理系统，其特征在于：所述加药装置包括连接在一起的管道反应器(7)和计量泵(8);所述管道反应器(7)安装在管道上。
3.根据权利要求1所述的电化学餐饮污水处理系统，其特征在于：所述固液分离池(13)还设置有一个气浮装置(11)，所述气浮装置(11)通过管道与固液分离池(13)连接。
4.根据权利要求1所述的电化学餐饮污水处理系统，其特征在于：用于连接储渣袋(15)的管道与固液分离池(13)侧壁顶端的连接处同刮渣设备(12)所在水平面齐平。
5.根据权利要求1所述的电化学餐饮污水处理系统，其特征在于：所述原水池(3)在其侧壁的1/3高度处设置有液位开关(2)。
6.根据权利要求1所述的电化学餐饮污水处理系统，其特征在于：所述电凝机(10)的进水口设置在其底部，电凝机(10)的出水口设置在其顶部。
7.根据权利要求1或6所述的电化学餐饮污水处理系统，其特征在于：所述电凝机(10)的底部设置有一个自平衡装置。
8.根据权利要求7所述的电化学餐饮污水处理系统，其特征在于：所述搅拌电机(9)的搅拌轴上设置有若干搅拌桨叶。
说明书
一种电化学餐饮污水处理系统
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种电化学餐饮污水处理系统。
背景技术
近年来，我国环保产业的技术装备水平在市场经济条件下不断提高，为解决我国的环境问题，保障社会经济可持续发展做出了重大贡献，但是我国目前的环境形势依然十分严峻，污染程度高，排放强度大，主要污染物排放量远远超过环境的负荷，导致新的环境问题开始显现，发达国家上百年来分阶段出现的环境问题，在我国最近20年来集中出现，我国已进入污染事故多发期和矛盾凸现期。而这其中生活餐饮污水的污染危害也日益加重，餐饮污水的治理在我国还处于比较落后的阶段，餐饮污水肆意排放的现象随处可见，餐饮污水有机物、油脂含量高，排放到自然水体易造成水体富营养化，对环境造成极大的危害。
目前已有的餐饮污水处理设备多为油水分离装置，只是把油和水简单的分离，并没有把水中的油脂、有机物转化成其他无害的化合物。鉴于上述出现的种种问题，一种用于餐饮污水处理设备亟待被研发。
实用新型内容
针对现有技术中的上述不足，本实用新型提供了一种能够将污水中的油脂、有机物转化成其他无害的化合物、杂质絮凝出来的电化学餐饮污水处理系统。
为了达到上述发明目的，本实用新型采用的技术方案为：提供一种电化学餐饮污水处理系统，其包括潜水泵、原水池、电凝机和固液分离池;所述潜水泵设置在原水池内，电凝机上设置有搅拌电机，所述潜水泵与电凝机之间及电凝机与固液分离池之间通过管道连接在一起;所述潜水泵与电凝机之间的管道上从左至右依次设置有流量表、压力表、流量开关和加药装置;所述电凝机与固液分离池之间的管道上设置有加药装置;所述固液分离池内安装有刮渣设备，所述固液分离池侧壁顶端通过管道连接有一个储渣袋。
所述加药装置包括连接在一起的管道反应器和计量泵;所述管道反应器安装在管道上。
优选地，所述固液分离池还设置有一个气浮装置，所述气浮装置通过管道与固液分离池连接。
优选地，用于连接储渣袋的管道与固液分离池侧壁顶端的连接处同刮渣设备所在水平面齐平。
优选地，所述原水池在其侧壁的1/3高度处设置有液位开关。
优选地，所述电凝机的进水口设置在其底部，电凝机的出水口设置在其顶部。
优选地，所述电凝机的底部设置有一个自平衡装置。
优选地，所述搅拌电机的搅拌轴上设置有若干搅拌桨叶。
本实用新型的有益效果为：
1、该电化学餐饮污水处理系统的加药装置能够将污水中的油脂等污染物进行初步絮凝，经过初步絮凝的污水在电凝机的氧化还原反应及电絮凝后凝聚成更大的絮状物质，使污水中的主要污染物大部分转化为无害的化合物。
2、电凝机中的污水设置成下进上出及搅拌电机的搅拌轴上设置的若干搅拌桨叶能够保证电凝机内部的污水进行充分的氧化还原反应。
3、进入固液分离池的污水中含有大量电凝机电解时产生的微小氢氧气泡，气泡在上浮过程中能够带着污水中的絮状物质从污水中浮出，若污水中油脂和絮状物质过多，气泡难以带动所有的絮状物质从污水中浮出时，可以启动气浮装置来对污水中的油脂和絮状物质进行分离。
