申请日2012.11.16
公开(公告)日2013.05.15
IPC分类号B60R15/04
摘要
本实用新型涉及车辆卫生间领域，具体涉及卫生间污水净化及循环系统。本实用新型包括马桶，马桶的排污管口与污水箱的污水进口通过排污管路相连，该排污管路上设有第一排污阀，所述的污水箱内加有净化污水的净化药水，污水箱的内部设有过滤网，过滤网将污水箱内部腔室分隔成污水腔和净水腔，马桶与污水箱之间设有水泵，水泵的进水管路与污水箱的净水腔相连，水泵的出水管路与马桶的进水管口相连，水泵的泵送方向为从污水箱到马桶。本实用新型通过净化药水的净化作用实现卫生间污水的净化;同时通过水泵将净化后的净水泵送到马桶中，从而实现冲厕水净化后的循环利用，既解决了卫生间缺水冲厕的问题，又可以有效地节省用水量。
权利要求书

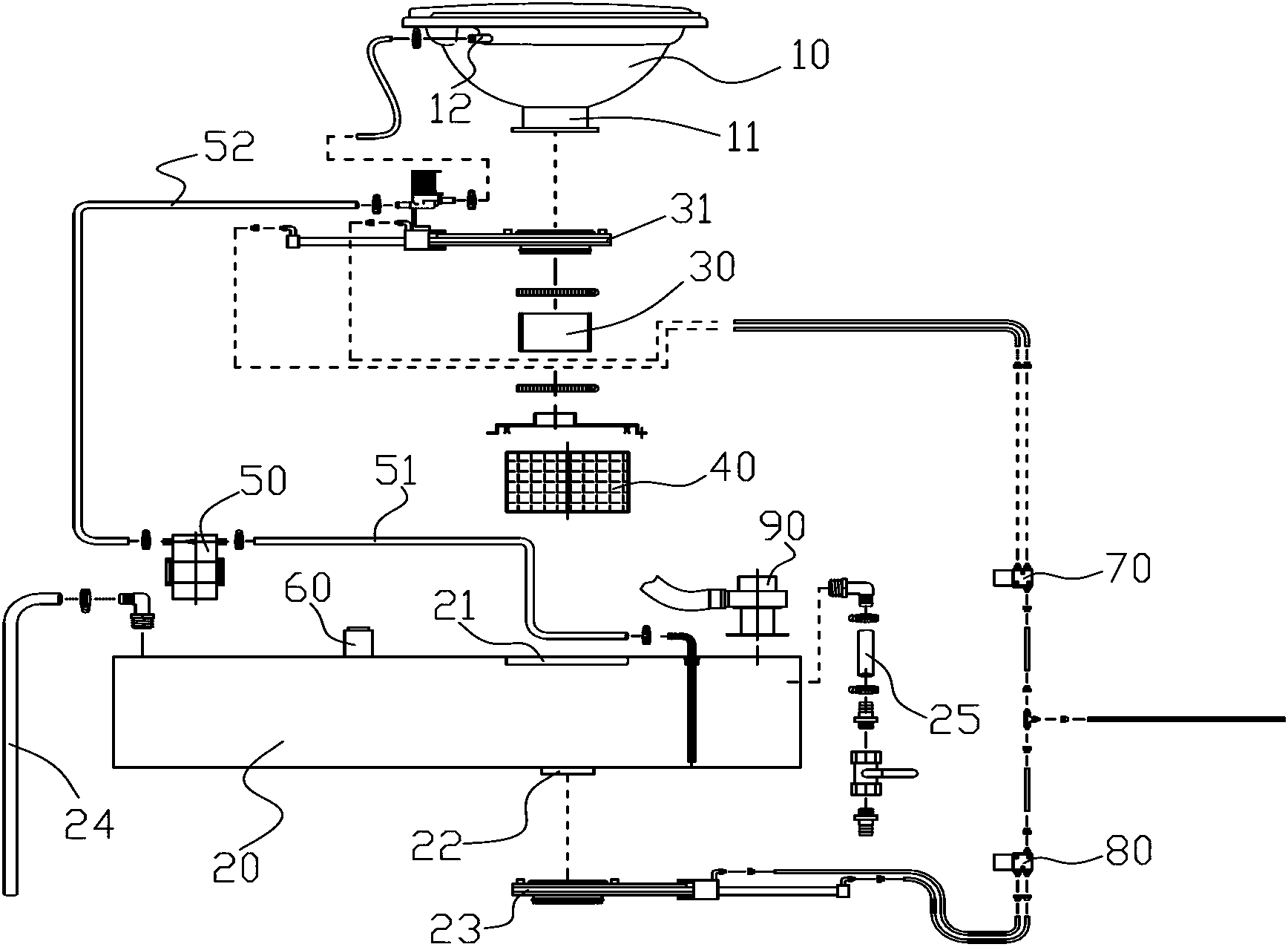

1.一种卫生间污水净化及循环系统，包括马桶(10)，马桶(10)的排污管口(11)与污水箱(20)的污水进口(21)通过排污管路(30)相连，该排污管路(30)上设有第一排污阀(31)，其特征在于：所述的污水箱(20)内加有净化污水的净化药水，污水箱(20)的内部设有过滤网(40)，过滤网(40)将污水箱(20)内部腔室分隔成污水腔和净水腔，所述的马桶(10)与污水箱(20)之间设有水泵(50)，水泵(50)的进水管路(51)与污水箱(20)的净水腔相连，水泵(50)的出水管路(52)与马桶(10)的进水管口(12)相连，水泵(40)的泵送方向为从污水箱(20)到马桶(10)。
2.根据权利要求1所述的卫生间污水净化及循环系统，其特征在于：所述的过滤网(40)为圆管状，过滤网(40)的一端与污水箱(20)上的污水进口(21)相连，另一端与污水箱(20)箱底面的排污管道相连，过滤网(40)的网面围成的管腔构成污水箱(20)的污水腔，网面与污水箱(20)的腔体之间的区域构成污水箱(20)的净水腔。
3.根据权利要求1或2所述的卫生间污水净化及循环系统，其特征在于：所述的污水箱(20)的箱底设有与排污管道相连的排污口(22)，排污口(22)与污水进口(21)位于同一铅垂方向，排污口(22)的下方设有第二排污阀(23)。
4.根据权利要求1或2所述的卫生间污水净化及循环系统，其特征在于：所述污水箱(20)的顶部设有水位传感器(60)，污水箱(20)的箱面上开设有溢流管路(24)，溢流管路(24)自污水箱(20)的顶部与净水腔连通，污水箱(20)的箱壁上设有进水管路(25)，进水管路(25)的出水管口与污水箱(20)的净水腔连通，进水管路(25)的进水管口与循环初始化用水的供水系统相连。
5.根据权利要求3所述的卫生间污水净化及循环系统，其特征在于：所述的第一排污阀(31)通过第一电磁阀(70)控制的气体实现打开或闭合，第二排污阀(23)通过第二电磁阀(80)控制的气体实现打 开或闭合。
6.根据权利要求4所述的卫生间污水净化及循环系统，其特征在于：所述污水箱(20)的箱面上安装有排风机(90)。
说明书
卫生间污水净化及循环系统
技术领域
本实用新型涉及车辆卫生间领域，具体涉及卫生间污水净化及循 环系统。
背景技术
车辆卫生间在使用后直接使用净水箱中的水来冲厕，冲厕的污水 直接排放到污水箱后集中处理，由于车辆净水箱的容积有限，所以势 必会造成长途客车上的卫生间出现使用完后缺水冲洗的情况，这样严 重影响卫生间的环境，甚至对整车的环境带来影响，让乘客难以忍受， 另外，车辆卫生间的用水都是一次利用，这样水资源的浪费很大。
发明内容
本实用新型的目的是提供一种卫生间污水净化及循环系统。
为达到上述目的，本实用新型采用的技术方案为：一种卫生间污 水净化及循环系统，包括马桶，马桶的排污管口与污水箱的污水进口 通过排污管路相连，该排污管路上设有第一排污阀，其特征在于：所 述的污水箱内加有净化污水的净化药水，污水箱的内部设有过滤网， 过滤网将污水箱内部腔室分隔成污水腔和净水腔，所述的马桶与污水 箱之间设有水泵，水泵的进水管路与污水箱的净水腔相连，水泵的出 水管路与马桶的进水管口相连，水泵的泵送方向为从污水箱到马桶。
由于采用上述技术方案，污水箱内的净化药水对冲厕后的污水进 行净化，祛除异味，同时能分解较大颗粒，另外，由于污水箱内部设 置的过滤网将污水箱分隔成污水腔和净水腔，这样固体颗粒收集在污 水箱中的污水腔的区域，净水腔中的净化水可通过马桶与污水箱之间 的水泵泵送到马桶中，从而实现冲厕水净化后的循环利用，既解决了 卫生间缺水冲厕的问题，又可以有效地节省用水量，增加客车的续航 能力。
