申请日2012.11.17
公开(公告)日2013.08.21
IPC分类号E03F5/22
摘要
本实用新型公开了一种别墅双泵污水提升装置，包括储水箱、进水口、排水口、还包括第一固液分离装置、第一排水泵、第一进水管、第一排水管、第一进水止回阀;进水口和排水口分别设置在储水箱上，第一进水管、第一固液分离装置、第一排水泵、第一排水管、第一进水止回阀和第一排水止回阀分别设置在储水箱内，第一进水止回阀安装在第一进水管上，第一进水管一端与第一进水口连通，另一端与第一固液分离装置连通;第一排水泵的出水口与第一固液分离器连通;第一排水管一端与第一排水口连通，另一端与第一固液分离装置连通，第一排水止回阀安装在第一排水管;本实用新型不容易堵塞、运行稳定。
权利要求书

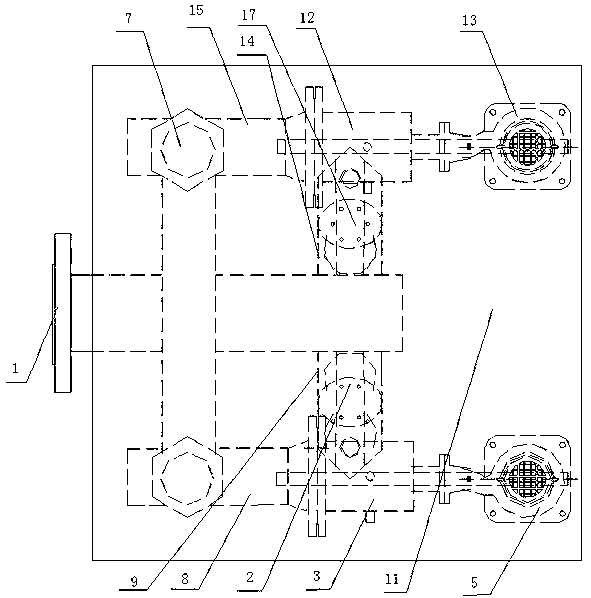

1.一种别墅双泵污水提升装置，包括储水箱(11)、进水口(1)、排水口(7)、其特征在于：还包括用于隔离污水中的杂物并暂存杂物的第一固液分离装置(3)、第一排水泵(5)、第一进水管(9)、第一排水管(8)、第一进水止回阀(2);所述进水口(1)和排水口(7)分别设置在储水箱(11)上，第一进水管(9)、第一固液分离装置(3)、第一排水泵(5)、第一排水管(8)、第一进水止回阀(2)和第一排水止回阀(6)分别设置在储水箱(5)内，第一进水止回阀(2)安装在第一进水管(9)上，第一进水管(9)一端与进水口(1)连通，另一端与第一固液分离装置(3)连通，并且第一进水止回阀(2)的出水口靠近第一排水止回阀(6)的进水口;第一排水泵(5)的出水口与第一固液分离器(3)连通;第一排水管(8)一端与第一排水口(7)连通，另一端与第一固液分离装置(3)连通，第一排水止回阀(6)安装在第一排水管(8)上;进水时，外部污水依次通过进水口(1)、第一进水止回阀(2)流进第一固液分离装置(3)后，杂物被隔离并且暂存在第一固液分离装置(3)内，隔离后的废水从第一固液分离装置(3)继续流向第一排水泵(5)后进入储水箱(11)内;排水时，储水箱(11)内的废水从第一排水泵(5)排出，流经第一固液分离装置(3)后，将第一固液分离装置(3)内的杂物一并冲入第一排水管(8)并经过第一排水止回阀(6)后，从排水口(7)排出;
还包括用于隔离污水中的杂物并暂存杂物的第二固液分离装置(12)、第二排水泵(13)、第二进水管(14)、第二排水管(15)、第二进水止回阀(16)和第二排水止回阀(17);第二进水管(14)、第二固液分离装置(12)、第二排水泵(13)、第二排水管(15)、第二进水止回阀(16)和第二排水止回阀(17)分别设置在储水箱(11)内;第二进水止回阀(16)安装在第二进水管(14)上，第二进水管(14)一端与进水口(1)连通，另一端与第二固液分离装置(12)连通，并且第二进水止回阀(16)的出水口靠近第二排水止回阀(17)的进水口;第二排水泵(13)的出水口与第二固液分离器(12)连通;第二排水管(15)一端与排水口(7)连通，另一端与第二固液分离装置(12)连通，第二排水止回阀(17)安装在第二排水管(15)上;进水时，外部污水依次通过进水口(1)、第二进水止回阀(16)流进第二固液分离装置(12)后，杂物被隔离并且暂存在第二固液分离装置(12)内，隔离后的废水从第二固液分离装置(12)继续流向第二排水泵(13)后进入储水箱(11)内;排水时，储水箱(11)内的废水从第二排水泵(13)排出，流经第二固液分离装置(12)后，将第二固液分离装置(12)内的杂物一并冲入第二排水管(15)并经过第二排水止回阀(17)后，从排水口(7)排出。
2.根据权利要求1所述的别墅双泵污水提升装置，其特征在于：还包括控制器(18)和用于检测储水箱(11)内液位高度的液位变送器(4)，当储水箱(11)内液位达到预设高度时，控制器(18)发出控制信号使第一排水泵(5)和/或第二排水泵(13)启动。
3.根据权利要求1所述的别墅双泵污水提升装置，其特征在于：还包括连接在进水口(1)和储水箱(11)之间的回流管;所述水回流管上设有第三固液分离装置。
说明书
别墅双泵污水提升装置
技术领域
本实用新型涉及一种别墅污水提升装置，尤其涉及一种别墅双泵污水提升装置。
背景技术
在大型建筑或者别墅地下室内，一般需要污水处理装置。污水处理装置处理的生活用水包括厨房废水、马桶冲水等，要通过粉碎装置，才能使用水泵将污水提升排出。但是由于固体杂物或者其他韧性杂物容易缠绕或者阻碍水泵的叶片，造成堵塞。
实用新型内容
本实用新型专利要解决的技术问题是针对现有技术的不足，提供一种不容易堵塞、运行稳定的别墅双泵污水提升装置。
为实现上述技术目的，本实用新型采取的技术方案为：一种别墅双泵污水提升装置，包括储水箱、进水口、排水口、其特征在于：还包括用于隔离污水中的杂物并暂存杂物的第一固液分离装置、第一排水泵、第一进水管、第一排水管、第一进水止回阀;所述进水口和排水口分别设置在储水箱上，第一进水管、第一固液分离装置、第一排水泵、第一排水管、第一进水止回阀和第一排水止回阀分别设置在储水箱内，第一进水止回阀安装在第一进水管上，第一进水管一端与进水口连通，另一端与第一固液分离装置连通，并且第一进水止回阀的出水口靠近第一排水止回阀的进水口;第一排水泵的出水口与第一固液分离器连通;第一排水管一端与第一排水口连通，另一端与第一固液分离装置连通，第一排水止回阀安装在第一排水管上;进水时，外部污水依次通过进水口、第一进水止回阀流进第一固液分离装置后，杂物被隔离并且暂存在第一固液分离装置内，隔离后的废水从第一固液分离装置继续流向第一排水泵后进入储水箱内;排水时，储水箱内的废水从第一排水泵排出，流经第一固液分离装置后，将第一固液分离装置内的杂物一并冲入第一排水管并经过第一排水止回阀后，从排水口排出;
还包括用于隔离污水中的杂物并暂存杂物的第二固液分离装置、第二排水泵、第二进水管、第二排水管、第二进水止回阀和第二排水止回阀;第二进水管、第二固液分离装置、第二排水泵、第二排水管、第二进水止回阀和第二排水止回阀分别设置在储水箱内;第二进水止回阀安装在第二进水管上，第二进水管一端与进水口连通，另一端与第二固液分离装置连通，并且第二进水止回阀的出水口靠近第二排水止回阀的进水口;第二排水泵的出水口与第二固液分离器连通;第二排水管一端与排水口连通，另一端与第二固液分离装置连通，第二 排水止回阀安装在第二排水管上;进水时，外部污水依次通过进水口、第二进水止回阀流进第二固液分离装置后，杂物被隔离并且暂存在第二固液分离装置内，隔离后的废水从第二固液分离装置继续流向第二排水泵后进入储水箱内;排水时，储水箱内的废水从第二排水泵排出，流经第二固液分离装置后，将第二固液分离装置内的杂物一并冲入第二排水管并经过第二排水止回阀后，从排水口排出。
作为本实用新型进一步改进的技术方案，还包括控制器和用于检测储水箱内液位高度的液位变送器，当储水箱内液位达到预设高度时，控制器发出控制信号使第一排水泵和/或第二排水泵启动。
作为本实用新型进一步改进的技术方案，还包括连接在进水口和储水箱之间的回流管;所述水流管上设有第三固液分离装置。
本实用新型采用第一进水止回阀和第二进水止回阀，能够确保污水只进不出，不会发生回流;采用第一固液分离装置和第二固液分离装置，能够将杂物隔离并暂存，确保废水中的杂物不与第一排水泵或者第二排水泵的叶轮相接触，从而保证了安全稳定的运行;通过液位变送器对储水箱中的水位高度进行实时监控，当水位达到预设高度时将信号反馈至控制器从而启动第一排水泵和/或第二排水泵;第一排水泵和/或第二排水泵将储水箱中的污水提升至市政管网;第一排水止回阀和第二排水止回阀确保污水在提升排出时，不会发生倒流。
